L'effet de l'augmentation ou de la diminution du nombre de feuilles de printemps sur la rigidité et la durée de vie de l'assemblage des feuilles

Nombre Parcourir:0     auteur:Wondee Autoparts     publier Temps: 2022-01-06      origine:Wondee Autoparts

enquête

Un ressort à feuilles est l'élément élastique le plus utilisé dans la suspension automobile. C'est un faisceau élastique avec une résistance approximativement égale composée de plusieurs feuilles de ressort alliage de largeur égale et de longueur inégale. Il porte la force verticale causée par le poids mort et la charge du véhicule et joue le rôle de l'absorption des chocs et de l'amortissement. Dans le même temps, il peut également transférer le couple entre le corps du véhicule et la roue et guider la trajectoire de la roue.

Dans l'utilisation de véhicules, afin de répondre aux exigences de différentes conditions routières et de modifications de charge, il est inévitable d'augmenter ou de diminuer le nombre de ressorts à feuilles du véhicule.


L'augmentation ou la diminution du nombre de ressorts à feuilles aura un certain effet sur sa rigidité et sa durée de vie. Suit sont concernés introduction etanalyse sur cet effet.

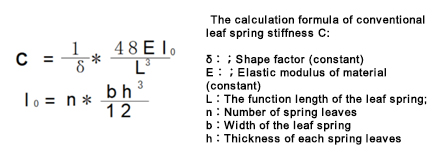

(1) La formule de calcul de la rigidité de ressort de feuille classique C est la suivante:

Formule de calcul de la rigidité de ressort de feuille classique

Les paramètres sont décrits ci-dessous:

δ:Facteur de forme (constante)

E:Modulus élastique de matériau (constant)

L:La longueur de la fonction du ressort de la feuille;

n:Nombre defeuilles de printemps

B: largeur du ressort de la feuille

h:Épaisseur de chaque feuille de ressort


Selon la formule de calcul de la rigidité (C) susmentionnée, les conclusions suivantes peuvent être tirées:


Le nombre de feuilles d'assemblage à ressort à feuilles est proportionnel à la rigidité de l'ensemble à ressort à la feuille. Plus le nombre de feuilles d'assemblage à ressort à feuille, plus la rigidité est grande; moins le nombre de feuilles d'assemblage à ressort à feuilles, plus la rigidité est faible.


(2) Dessiner la méthode de conception de chaque longueur de feuilles de ressorts à feuilles

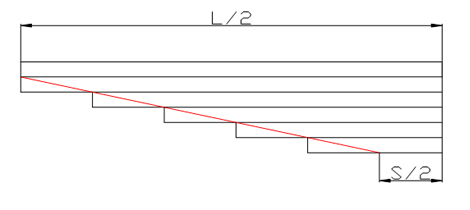

Lors de la conception de l'ensemble à ressort à la feuille, la longueur la plus raisonnable de chaque feuille est illustrée à la figure 1 ci-dessous:

Figure 1. Durée de conception raisonnable de chaque feuille d'assemblage à ressort à feuilles

(Figure 1. Durée de conception raisonnable de chaque feuille d'assemblage à ressort à feuilles)



Dans la figure1, L / 2 est la demi-longueur de la feuille de ressort et S / 2 est la demi-longueur de la distance de serrage.


Selon la méthode de conception de la longueur d'assemblage à ressort à feuilles, les conclusions suivantes peuvent être dessinées:


1) L'augmentation ou la diminution de la feuille principale a une augmentation ou une diminution correspondante sur la rigidité de l'ensemble à ressort à la feuille, qui a peu d'effet sur la force d'autres feuilles et n'aura pas de mauvais effet sur la durée de vie du Assemblage à ressort à feuilles.


2) leAugmentation ou diminution de la feuille non principale affectera la rigidité de l'ensemble à ressort à la feuille et présente en même temps un certain effet sur la durée de vie de l'ensemble de ressort à la feuille.


Augmenter une feuille non principale de l'ensemble à ressort à feuilles


Selon la méthode de conception du dessin du ressort à lame, lorsque la feuille non principale est ajoutée, la pente de la ligne rouge qui détermine la longueur des feuilles deviendra plus grande après avoir été tirée du point O. Afin de rendre l'assemblage du ressort de feuille jouer un rôle idéal, la longueur de chaque feuille ci-dessusLa feuille accrue doit être allongée en conséquence; La longueur de chaque feuille en dessous de la feuille accrue doit être raccourcie en conséquence.Si une source de feuille non principale est ajoutée à volonté, d'autres feuilles non principales n'effectueront pas leur fonction dû bien, ce qui affectera la durée de vie de l'ensemble à ressort à la feuille.

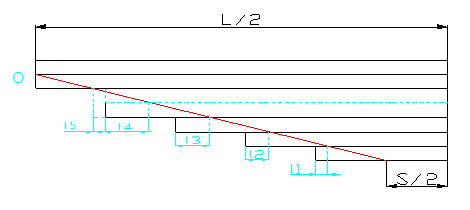

Commemontré à la figure 2 ci-dessous. Lorsque la troisième feuille non principale est ajoutée, la troisième feuille correspondante doit être plus longue que la troisième feuille d'origine et la longueur d'autres feuilles non principales doit être réduite en conséquence, de sorte que chaque feuille d'assemblage à ressort à feuilles puisse jouer son rôle.

Figure 2 feuilles non-principal ajouté à l'ensemble ressort à lames

(Figure 2. Feuille non principale ajoutée assemblage à ressort à lames)



② Diminution une feuille non principale du ressort à lameAssemblée

Selon la méthode de conception du dessin du ressort à lame, lors de la réduction de la feuille non principale, la ligne rouge qui détermine la longueur des feuilles est dessinée du point O et la pente devient plus petite. Afin de rendre l'assemblage à la feuille de feuilles jouer un rôle idéal,la longueur de chaque feuille ci-dessusLa feuille réduite doit être réduite en conséquence; La longueur de chaque feuille inférieure à la feuille réduite doit être augmentée en conséquence; afin de donner le meilleur jeu au rôle des matériaux. Si une feuille non principale est réduite à volonté, d'autres feuilles non principales n'effectueront pas leur fonction dû bien, ce qui affectera la durée de vie de l'ensemble de ressort à la feuille.

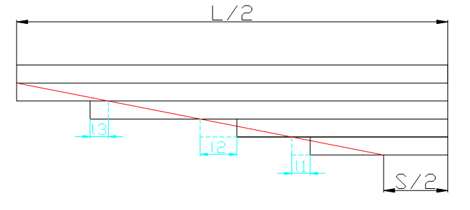

Comme le montre la figure 3 ci-dessous. Réduisez la troisième feuille non principale, la longueur de la nouvelle troisième feuille doit être plus courte que la troisième feuille d'origine et la longueur d'autres feuilles non principales doit être allongée en conséquence, de sorte que chaque feuille de l'ensemble de ressort à la feuille puisse jouer son Rôle dû.

Figure 3-Feuille non principale a diminué de l'ensemble à ressort à la feuille

(Figure 3. La feuille non principale a diminué de l'ensemble à ressort de la feuille)



Grâce à l'analyse de la formule de calcul de la rigidité et de la méthode de conception à ressort de feuille, les conclusions suivantes peuvent être dessinées:


1) Le nombre de feuilles de printemps est directement proportionnel à la rigidité des ressorts à feuilles.


Lorsque la largeur et l'épaisseur du ressort de la feuille restent inchangées, plus le nombre de feuilles de ressort, plus la rigidité de l'ensemble à ressort à la feuille; moins le nombre, plus la raideur est petite.


2)Dans le cas où la conception du ressort de la feuille est terminée, l'ajout de la feuille principale n'a aucun effet sur la durée de vie duEnsemble à ressort à feuilles, la force de chaque feuille d'assemblage à ressort à feuilles est uniforme et le taux d'utilisation du matériau est raisonnable.


3) Dans le cas où la conception du ressort à feuilles a été complétée, l'augmentation ou la diminution de la feuille non principale aura un effet défavorable sur le stress d'autres feuilles et la durée de vie de l'ensemble à ressort à feuilles. La longueur d'autres feuilles doit être ajustée en même temps lors de l'augmentation ou de la diminution du nombre de feuilles de ressort.

Compilé parWONDEE AUTOPARTS

2022-1-6
