Un ressort à feuilles est l'élément élastique le plus utilisé des suspensions automobiles. Il s'agit d'une poutre en acier de résistance égale approximative composée de plusieurs feuilles de ressort en alliage de largeur égale et de longueur inégale. Il existe de nombreux types de ressorts de feuilles, qui peuvent être classés selon les méthodes de classification suivantes:


1. Classé par des tailles de matières premières

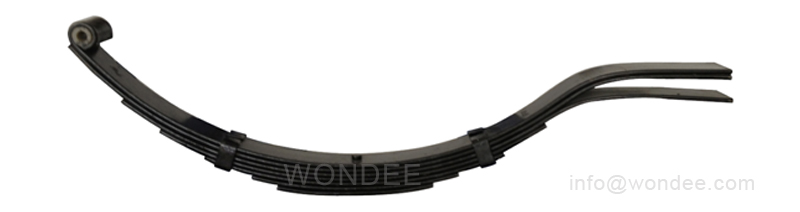

1) ressorts à feuilles de petite taille


Il se réfère principalement aux ressorts à feuilles avec une plage de largeur de matériau de 44,5 à 50 mm et une épaisseur de matériau de 6 ~ 9 mm.

Il y a principalement les ressorts à feuilles suivantes:

BateauRessorts à lames de remorque, ressorts de feuilles de remorque de bétail, ressorts à feuilles RV, ressorts de feuilles de wagon, remorque de rouleau utilitaire, etc.

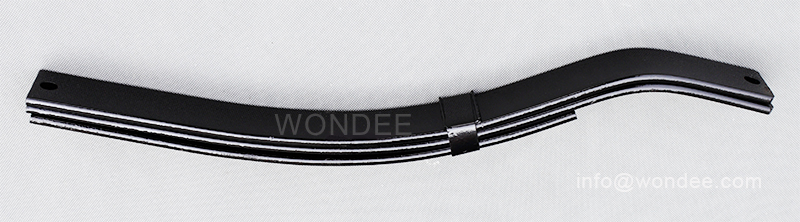

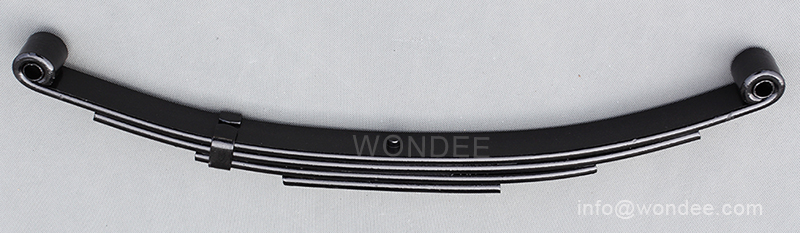

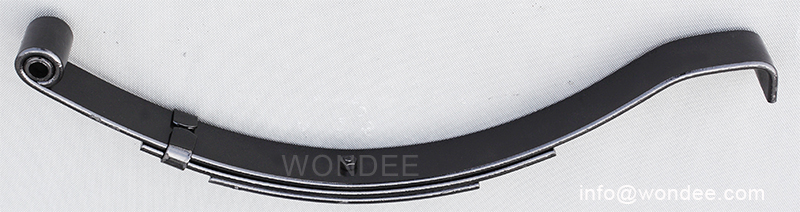

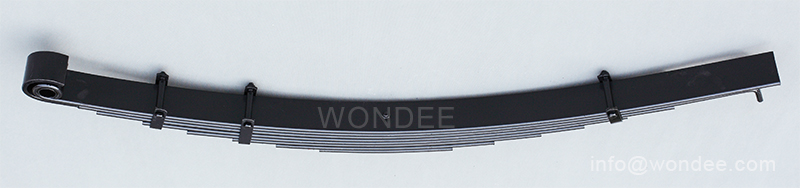

Un seul oeil de petite taille printemps pour les remorques de bateau d'un fabricant de Chine / Autoparts WondeeUn ressort à feuilles de petite taille à double œil pour les remorques de bateau d'un fabricant de Chine / Autoparts WondeeUn ressort à feuilles de petite taille pour les remorques agricoles d'un fabricant de Chine / Autoparts WondeeUn seul oeil de petite taille printemps pour les remorques agricoles d'un fabricant de Chine / Autoparts WondeeUn seul œil de petite taille printemps à extrémité plate pour les remorques de bateau d'un fabricant de Chine / autoparts Wondee

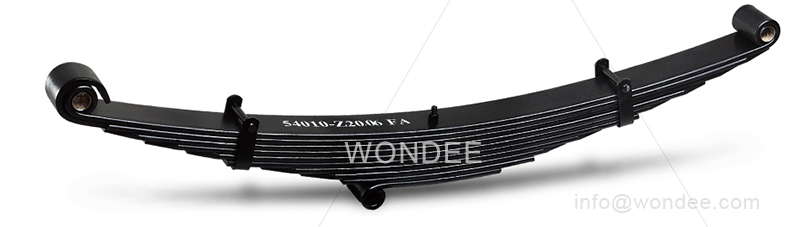

2) ressorts de feuille de service léger


Il se réfère principalement au ressort des feuilles avec une largeur de matériau de 60 à 70 mm et une épaisseur de matériau de 6 à 16 mm.

Il y a principalement les ressorts à feuilles suivantes:

Spring à la feuille de ramassage, printemps de la feuille de van, source de la feuille de remorque agricole, printemps à feuilles minibus, etc.

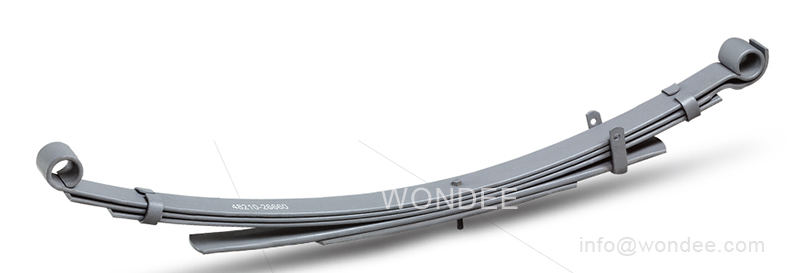

Un ressort de feuille de service à double yeux pour le pick-up Toyota d'un fabricant de Chine / Autoparts WondeeUne source de feuille de service légère pour les minibus et les remorques légères d'un fabricant de Chine / Autoparts WondeeUne source de feuilles de service légère pour les remorques et les camions de service léger d'un fabricant de Chine / Autoparts Wondee

3) ressorts à feuilles lourdes


Il se réfère principalement à la largeur du matériau de 75 à 120 mm et à l'épaisseur du matériau de 12 ~ 56 mm.

Il y a quatre catégories principales:

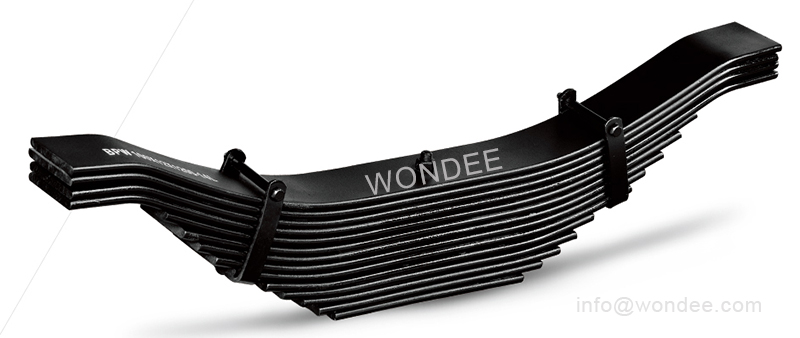

UN.Springs à feuilles de la remorque semi-remorque, comme BPW / FUWA / YTE /Traseries Trailer Leaf Springs, avec des tailles de matériaux impliquant 75x13 / 76x14 / 90x11 / 90x13 / 90x16 / 100x12 / 100x14 / 100x16, etc.

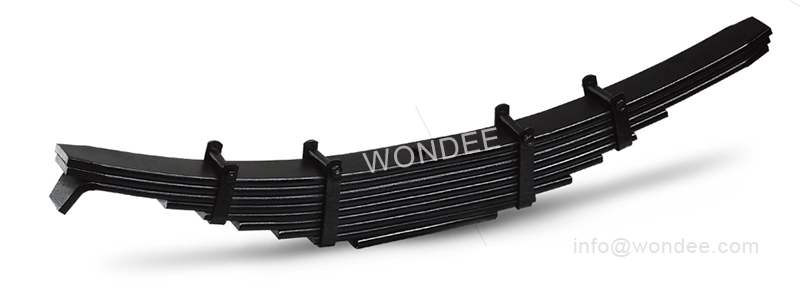

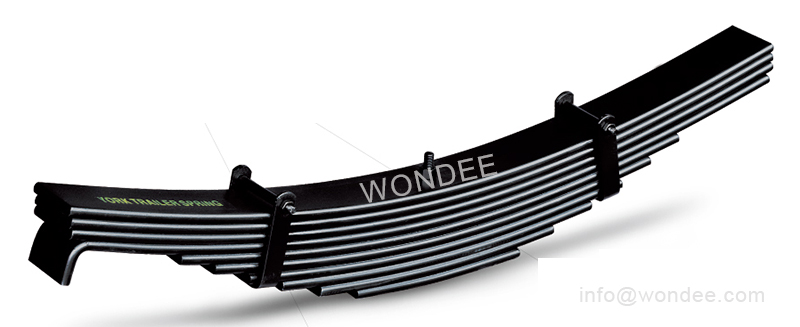

Un ressort à feuilles 75x13-9L pour les remorques et les camions légers d'un fabricant de Chine / Autoparts WondeeUn ressort à feuilles lourdes pour les remorques et les camions d'un fabricant de Chine / Autoparts WondeeUn printemps à feuilles lourdes 90x13-10 pour les semi-remorques et les camions d'un fabricant de Chine / Autoparts Wondee

B.Bogie (suspension à point unique) Springs à feuilles, impliquant des ressorts à feuilles 24T / 28T / 32T pour une suspension à point unique de boogie, avec des tailles de matériau de 90x13 / 16/18 et 120x14 / 16/18.

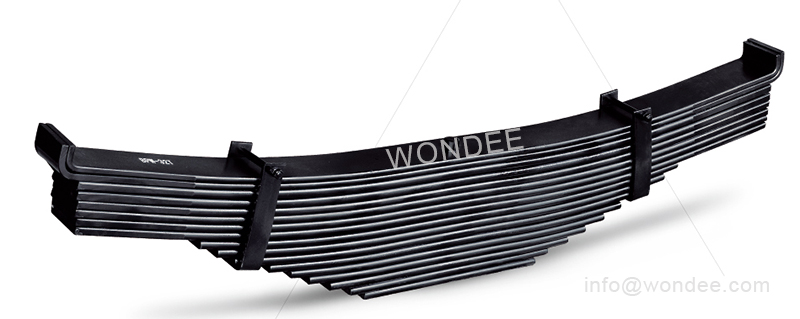

Un ressort à feuilles lourdes pour les suspensions de bogie 24t d'un fabricant de Chine / Autoparts Wondee

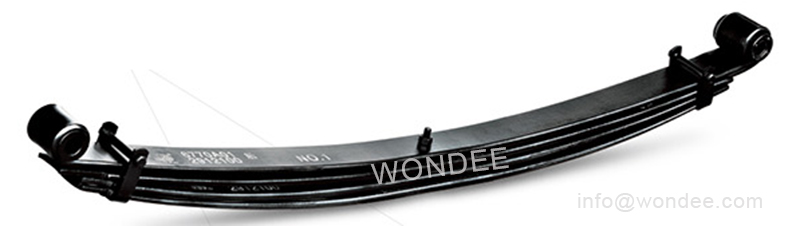

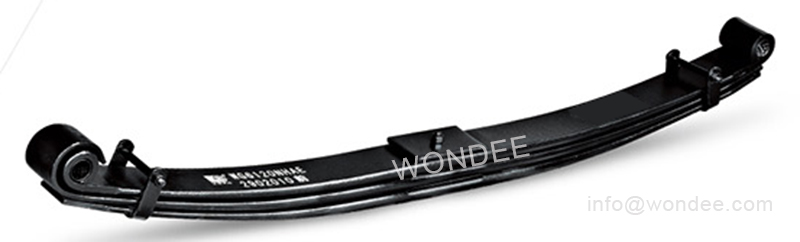

C. Springs sur les feuilles de bus, impliquant Toyota / Ford / Fuso / Hino et d'autres marques. La plupart des produits sont des ressorts à feuilles paraboliques.

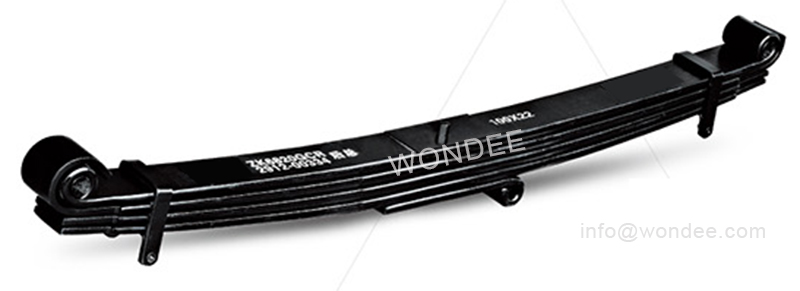

Un ressort parabolique à double œil pour les bus et les camions d'un fabricant de Chine / Autoparts de Wondee / Wondee AutopartsUn ressort à feuilles parabolique double œil pour les bus et les camions d'un fabricant de Chine / Autoparts WondeeUn ressort à feuilles parabolique double œil pour les bus et les camions d'un fabricant de Chine / Autoparts Wondee


D. Springs de feuilles de camion robustes, y compris Benz / Volvo / Scania / Hino / Isuzu et d'autres modèles. Les principaux produits sont les ressorts à feuilles paraboliques.

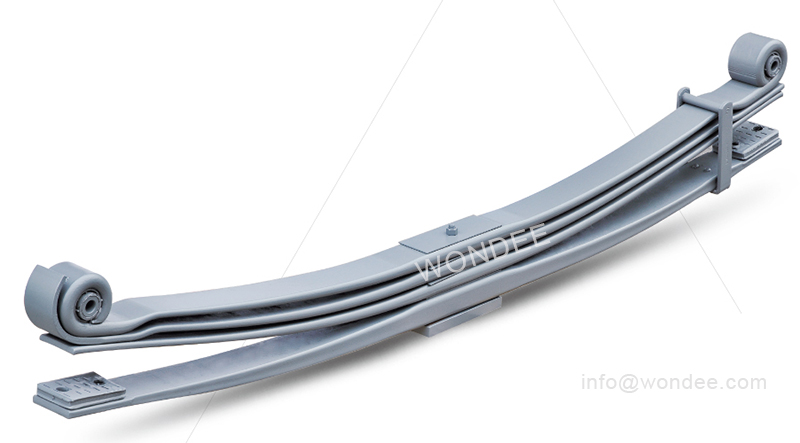

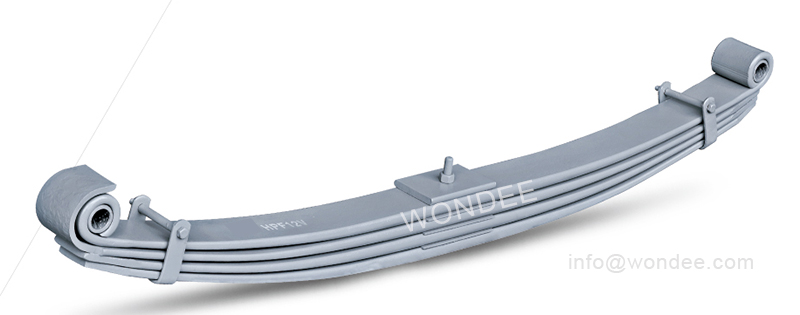

Un ressort de feuille parabolique double œil pour les camions Hino jaillit à partir d'un fabricant de Chine / Autoparts WondeeUn ressort à feuilles paraboliques à double œil pour les camions de hino lourds d'un fabricant de Chine / Autoparts Wondee


E. Springs des feuilles agricoles,qui sont principalement utilisés sur les remorques de transport hors route.

Une source de feuilles de service légère pour les remorques agricoles d'un fabricant de Chine / Wondee Autoparts

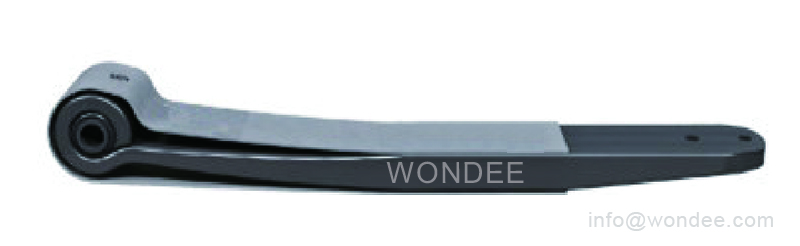

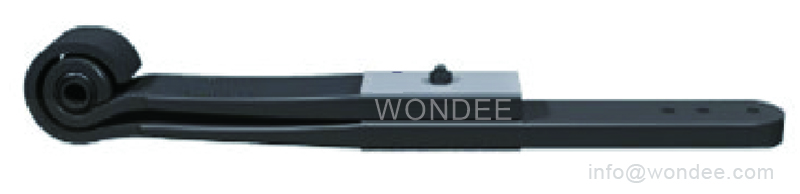

F.Linkers aériens (bras de fuite), principalement utilisé pour les suspensions aériennes.

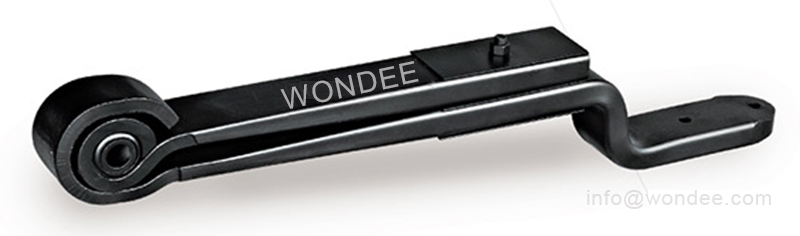

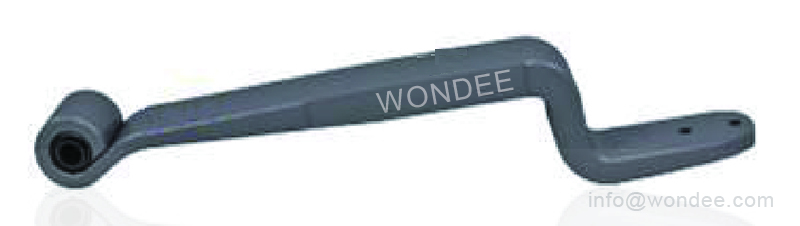

Un ressort en liaison aérienne pour les semi-remorques et les suspensions d'air de camion d'un fabricant de Chine / Autoparts WondeeUn ressort en liaison aérienne pour les semi-remorques et les suspensions d'air de camion d'un fabricant de Chine / Autoparts WondeeUn ressort en liaison aérienne pour les semi-remorques et les suspensions d'air de camion d'un fabricant de Chine / Autoparts WondeeUn ressort en liaison aérienne pour les semi-remorques et les suspensions d'air de camion d'un fabricant de Chine / Autoparts Wondee

2. Classé selon la section de la barre plate


1) Springs à feuilles conventionnelles:Ils sont composés de ressorts à feuilles multiples avec une largeur et une épaisseur égales et différentes longueurs. Le processus de fabrication des produits est relativement simple et le coût de fabrication est faible.

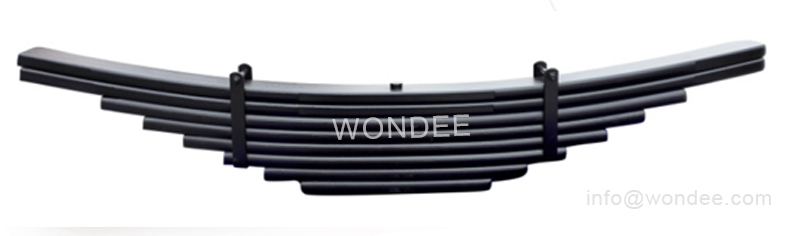

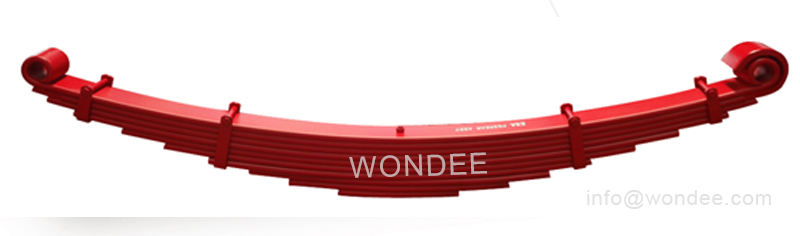

Une source de feuilles conventionnelle pour les semi-remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

Une source de feuilles conventionnelle pour les semi-remorques et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles conventionnelle pour les semi-remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

2) ressorts à feuilles paraboliques:Ils sont composés d'une ou plusieurs ressorts à feuilles avec des extrémités minces, de la largeur moyenne et égale et des longueurs inégales. Par rapport aux ressorts conventionnels des feuilles d'épaisseur égale, ils présentent de nombreux avantages: un poids léger; Life de fatigue plus longue; Bruit de travail inférieur; Meilleur confortabilité de conduite et stabilité.

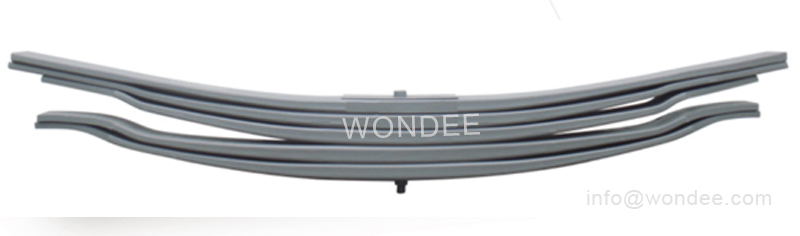

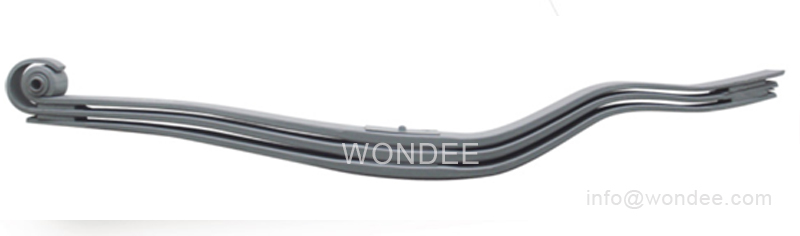

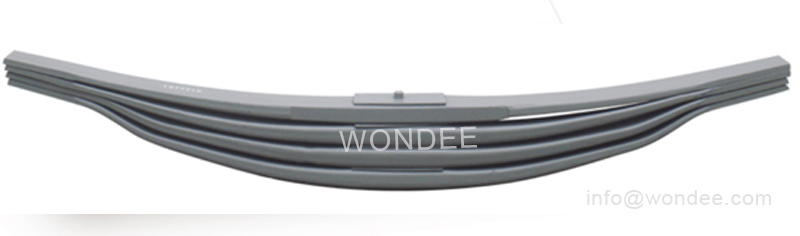

Une source de feuilles paraboliques pour les semi-remorques lourds et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles paraboliques pour les semi-remorques lourds et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles paraboliques pour les semi-remorques lourds et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee


3 et 3Classé selon la structure du ressort des feuilles

Une source de feuille est un produit industriel relativement complexe, impliquant des dizaines de milliers de modèles de produits. Grâce à la structure du processus de produit, nous pouvons faire la classification suivante:

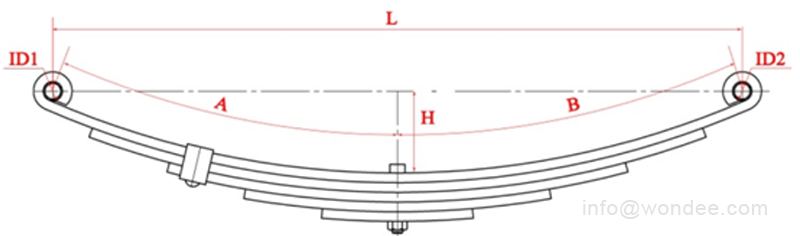

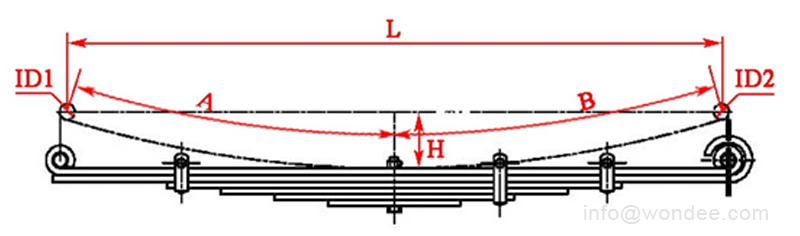

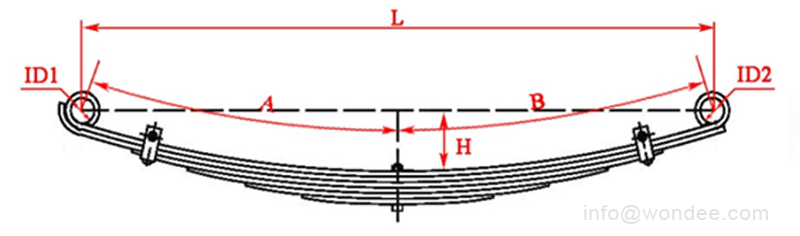

1) ressort à double yeux

Une source de feuilles à double yeux pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles à double yeux pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles à double yeux pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUne source de feuilles à double yeux pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

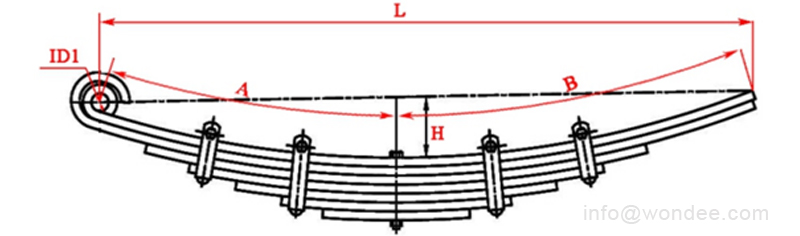

2) Spring à feuilles à œil unique

Un ressort à feuilles à yeux unique pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

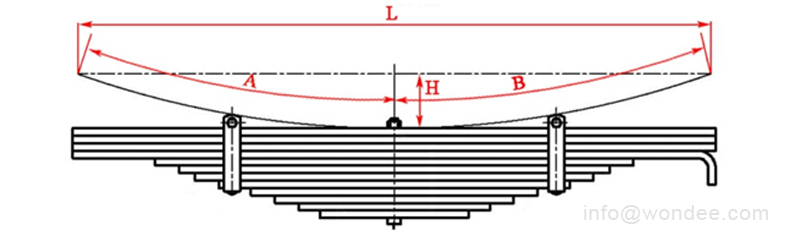

3) Spring à la feuille de plaque coulissante(Semi-remorque Springs, Tra Springs Series, etc.)

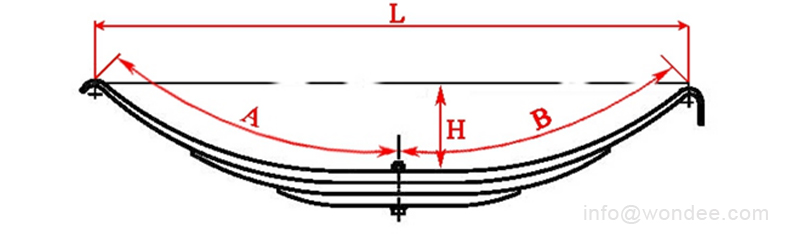

Un ressort de feuille de remorque semi-remorque pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts WondeeUn ressort Tra Leaf pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

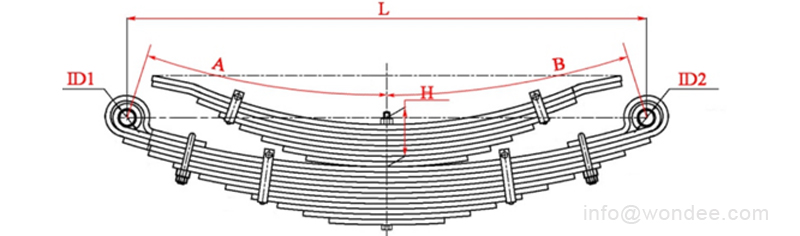

4) ressorts de feuilles combinées principales et aident


Un ressort principal et d'aide a combiné des ressorts à feuilles pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee


(Type de ressort d'aide supérieure)

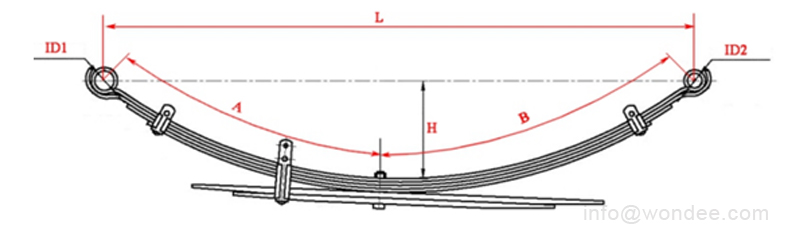

Un ressort à printemps inférieur de types de printemps pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

(Type de ressort LowerHelp)

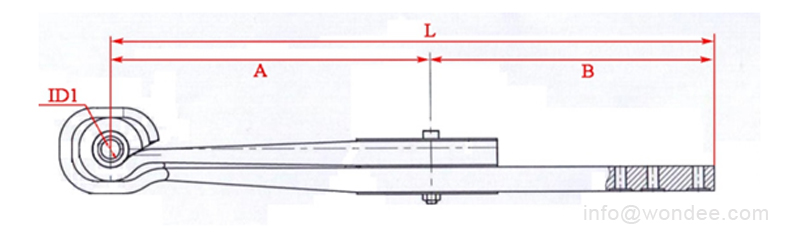

5) lieur aérien

Une liaison aérienne de type à plaque droite pour les remorques et les suspensions de camions d'un fabricant de Chine / Autoparts Wondee

Liaison aérienne de type à plaque droite

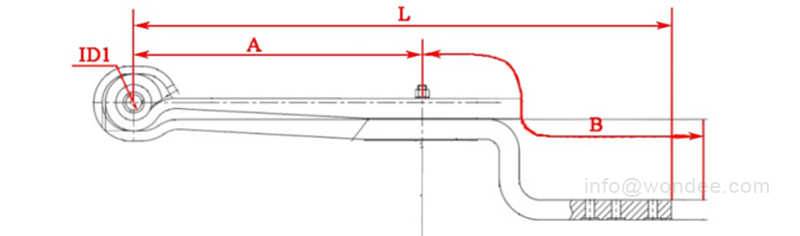

Dessin -Air Linker02

Lieur aérien de type Z

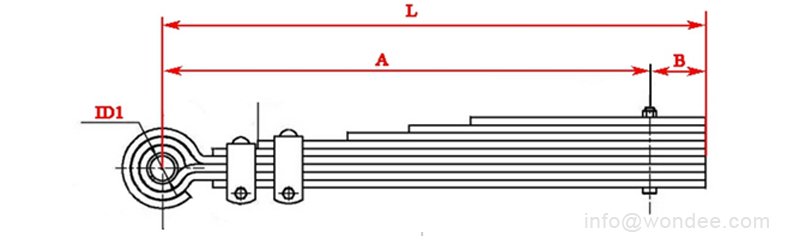

6) autres ressorts à feuilles, commebarche de tiretc.

Une barre de tir à paraître pour les suspensions de remorques agricoles d'un fabricant de Chine / Autoparts Wondee


4 4


GB

ISO

ASTM

Jis

VACARME

NF

Bs

OCT

H

Appliqué

Usage

65mn


1066




080A67

65γ


Marché secondaire bas

60si2mn

61SICR7

9260

Sup7

60SICR7

60si7

Z51A60

60c2

6 ~ 16

Petite, léger, camion / micros, ressorts lourds, etc.

55crmna

55CR3

5155

Sup9

55CR3

55CR3

525A58


16 ~ 25

Ressorts moyens / lourds,

printemps parabolique,

etc.

60crmna


51605

Sup9a



525A60




50crva

51crv4

6150

Sup10a

50crv4

51crv4

735A51

50crφa

25 ~ 35

Ressorts moyens / lourds,

printemps parabolique,

etc.

51crv4








35≤h≤45

Lieurs aériens

52crmov4








H > 45

Lieurs aériens

Remarques:


Divers processus de printemps:


Il existe de nombreux types de traitements finaux pour les ressorts à feuilles, tels que le roulement des yeux, l'emballage des yeux, la coupe des bords, la coupe d'angle, la pressage des côtes et des rainures, la flexion, le rétrécissement, etc. Divers processus sont brièvement décrits comme suit:

1. Roulement des yeux

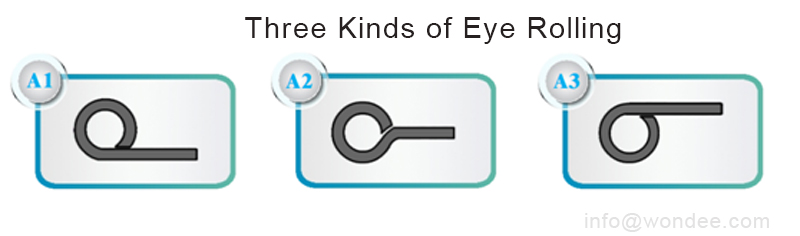

Le roulement des yeux est divisé en roulement des yeux supérieur, en roulant central des yeux et en roulant des yeux inférieurs. Comme indiqué dans le diagramme suivant:

Oeil de printemps de feuilles

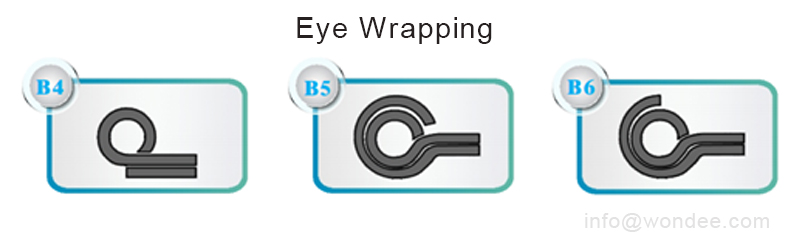

2. Emballage des yeux

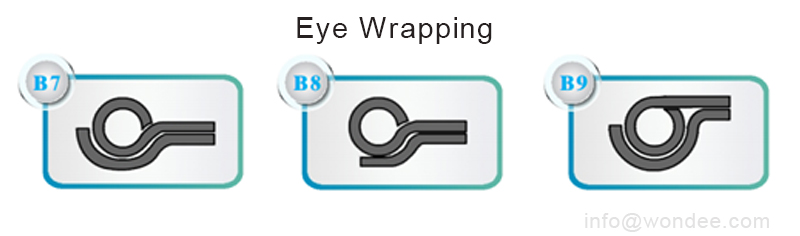

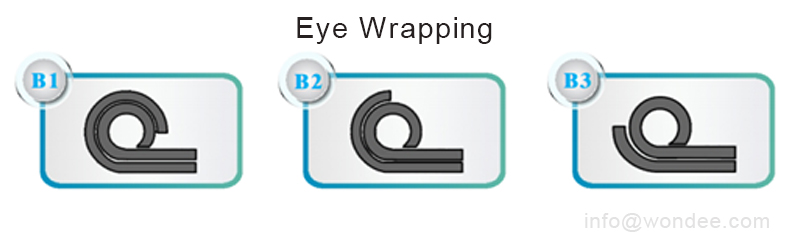

L'emballage des yeux est divisé en emballage des yeux 3/4, emballage des yeux 1/2 et emballage des yeux 1/4. Comme indiqué dans le diagramme suivant:

Emballage des yeux de printemps de feuillesEmballage des yeux de printemps de feuillesEmballage des yeux de printemps de feuilles

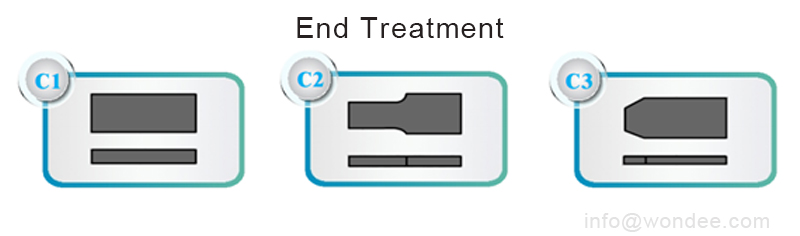

3. Traitement final

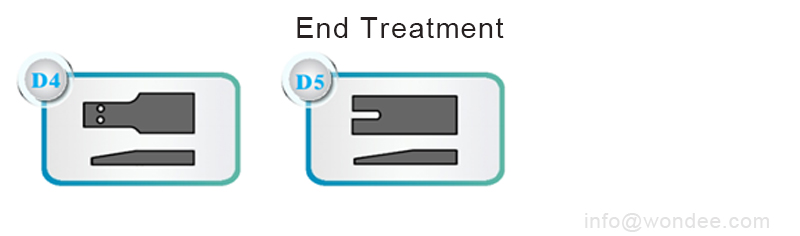

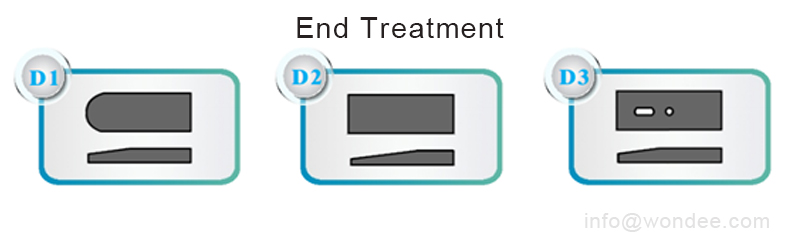

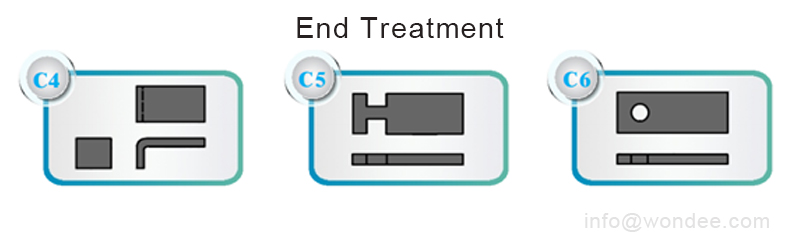

Le traitement final comprend la coupe des bords, la coupe d'angle, la flexion, la pression des rainures, le coup de poing, le pressage des bords. Comme indiqué dans le diagramme suivant:

Traitement de la fin du printempsTraitement de la fin du printempsTraitement final03Traitement de la fin du printemps
