Applications
Un ressort à feuilles est l'élément élastique le plus utilisé dans les suspensions d'automobiles.
Il s'agit d'une poutre d'acier à résistance égale approximative composée de plusieurs feuilles de ressort alliage de largeur égale et de longueur inégale. Sa fonction principale consiste à transmettre toutes les forces et toutes les moments entre roues et cadres, détendre la charge influencée causée par la surface de la route et réaliser des conseils de véhicule, faire des véhicules normaux.
Les ressorts à feuilles sont largement appliqués aux suspensions de camions lourds, de camions légers, de pick-ups, de voitures, de remorques squelettiques, de remorques à lowbed, de remorques à plat, de remorques à charbon de pétrole, de remorques de camionnettes, de remorques de transport en bois, de remorques de col de cygne, de véhicules agricoles, etc. Classification des ressorts à feuilles comprennent des ressorts à feuilles classiques, des ressorts de la feuille parabolique, des liaisons aériennes de type Z, des ressorts de la feuille TRA, des ressorts de la feuille de remorque, une bande-annonce de la bande de remorque, des ressorts de remorques de bateau, des ressorts de pick-up, des sources semi-remorques, une remorque de camion, une remorque agricole / agricole Springs, Sprung Tiron, Springs Bus, Bogie / Boogie Springs, Springs Heavy Camion, etc.
Pour plus surMerveilleProjet de ressorts à feuilles, Cliquez s'il vous plait:
Caractéristiques
| Système de gestion QC | Mise en œuvre de l'IATF 16949-2016 |
| Système de gestion de la qualité des services | Mise en œuvre ISO 9001-2015 |
| Normes techniques du produit | Mise en œuvre GB / T 19844-2018, GT / T 1222-2007 |
| garantie | 12 mois depuis la date d'expédition |
| Tests de qualité par | Machine d'essai de rigidité, machine de tri en hauteur d'arc et machine d'essai de fatigue, etc. |
| Matière première | Top 3 usines d'acier en Chine |
| Poinçonnage de trous de coupe à barres plates | Par ligne de production entièrement automatique de découpe CNC et de poinçonnage Tolérance de positionnement du trou central: <± 0,2 mm Tolérance de la longueur de coupe: <± 2 mm |
| Roulement des yeux de la feuille | Utilisez des machines à rouler les yeux automatiques de la feuille CNC, une assistance de robot, des moules dédiés et des outils pour garantir ci-dessous des fonctionnalités: 1) Tolérance perpendicularité <1% x largeur de la feuille 2) Tolérance de parallélisme <1% x largeur de la feuille 3) Tolérance de diamètre des yeux <± 0,5 mm 4) Tolérance de la largeur de la fin de la feuille: -0.5mm ~ 0 mm |
| Rouler les feuilles / laminage parabolique | Utilisez des machines à rouler automatiques de conicité paraboliques CNC, assistance robotique, dédiée Moules et outils pour garantir ci-dessous des fonctionnalités: 1) Allocation d'épaisseur conique: <± 0,25mm 2) Tolérance de largeur de la fin de la feuille: -0.5mm ~ 0 mm |
| Lignes de traitement thermique | 1) Ligne de chauffage: Le four à commande automatique de la température automatique de la température de la température à grande échelle garantit non seulement le temps de chauffage, mais garantit également que la température dans la fournaise atteint la Valeur de conception (la différence de température est comprise entre ± 5 degrés), garantit que les ressorts à la feuille sont chauffés uniformément et évite des températures excessivement élevées ou basses, assurant ainsi la force des ressorts de la feuille et la limite de la durée de vie correspond aux crequirements. 2) Ligne de trempe et de cambrure: Utilisez des équipements de trempe spéciaux CNC, de l'huile mécanique, des machines de fabrication de cambrium et une assistance du robot pour vous assurer que la température de trempe, le temps de trempe et les cambers atteignent les exigences de conception. 3) Ligne de revenu: Des lignes de production de trempe CNC dédiées sont utilisées pour garantir que la température de revenu et le temps de trempe répondent aux exigences de conception. Afin d'assurer la force et la durée de vie des ressorts à feuilles. |
| Toletarance de la cambrure (mm) | ≤ ± 6 (dépasser la norme de l'industrie du ressort ± 7) |
| Fatigue Life (cycles) | > 120 000+ (dépasser les cycles de 100 000 habitants de l'industrie du printemps) |
| Dureté | 41hrc ~ 48HRC |
| Grenaillage | En utilisant des machines de dynamitage à ressort à la feuille spéciale, les tirs en acier neufs et usagés sont mélangé pour une utilisation. D'une part, les nouveaux coups d'acier augmentent la déformation des ressorts. D'autre part, les tirs en acier usagés n'ont pas d'arêtes et de coins pour éviter les microfissures à la surface des ressorts, augmentant ainsi la vie fatigue. |
| Peinture | La peinture normale et le revêtement électronique sont disponibles. * Ligne d'arrivée en revêtement électronique: Le film de peinture est uniforme et dodue, avec une forte adhérence et une performance anti-corrosion élevée, pour éviter de gouttes, de marques d'écoulement, de marques de stagnation et d'autres problèmes. * Test de pulvérisation de sel> 100 heures |
| Marques / autocollants | * Le logo des clients est pris en charge * Design de conception ou autocollants pour les clients, gratuitement |
| Autres équipements d'inspection | * Microscope métallographique, * Spectrophotomètre * Four de carbone * Analyseur combiné de carbone et de soufre, et * Testeur de dureté, etc. |
| Volume des ventes d'outre-mer (tonnes) | 14 000+ |
| Marché d'outre-mer | 30+ pays (allemand, France, Pologne, Portugal, Russie, Filand, États-Unis, Canada, Mexique, Thaïlande, Vietnam, Malaisie, Singapour, Philippines, Indonésie, Brésil, Bolivie, Argentine, Ecualor, Chili, Pérou, Guatemala, Panama , Égypte, Afrique du Sud, Nigéria, Tanzanie, etc.) |
| Clients (à l'étranger) | 91+ |
| Zone terrestre (mètres carrés) | 30 000+ |
| Tonnes de production annuelle | 35 000+ |
| Nombre d'équipements (ensembles) | 200+ |
| Nombre d'employés | 260+ |
| Nombre d'ingénieurs | 10+ |
| Certificats disponibles | COC, PVOC, CIQ, SONCAP, BV, C / S, FORME E, FORME A. |
Informations complètes de Ressort à lames:
| Types de ressorts à feuilles | Springs à feuilles classiques, ressorts de feuilles paraboliques, litres d'air de type Z, ressorts de la feuille TRA, remorques de la bande de remorque, ressorts de remorque de bateau, sources de pick-up, sources semi-remorques, ressorts de camion, agriculture / springs de remorques agricoles, tirette à suspension, Springs de bus, Springs Bogie / Boogie, Springs de camions lourds, Springs de remorque légers / Small Springs, etc. |
| Grade de matériaux: | Sup7, sup9, sup9a, sup10, sup11, sup11a et sup12 60I2MN, 55CRMNA, 60CRMNBA, 50CRVA, 60CRMNBA, 60SI2CRA 61SICR7, 55CR3, 60CRB3, 51CRV4 9260, 5155, 5160, 6150, 51b60, 9254 |
| Plage de largeur de ressort (mm) | 44,5 ~ 125 mm |
| Épaisseur du ressort (mm) | 6 ~ 50 mm |
| Marques interchangeables (make) | Mercedes Benz, BPW, Volvo, Toyota, Honda, Nissan, Homme, Howo, Scania, Renault, Daf, Homme, Isuzu, Iveco, Sisu, Hyunda, Tatra, Maz, Saf, Ror, Fruehauf, Hino, York, Fuwa, CIMC , ETC. |
| Couleurs | Rouge, brillant noir, noir foncé, gris, bleu, au besoin. |
| Pièces facultatives, composants et pièces associées | Boulons de centaine, pinces, Buissons en cuivre, buissons bi-métal, bagues en caoutchouc en acier, buissons en caoutchouc, buissons en nylon. U-boulons, supports, épingles. |
| Emballer | Palettes en bois fumigées, palettes en acier, selon les besoins. |
| Normes mis en œuvre | IATF 16949-2016, ISO 9001-2015, GB / T 19844-2018, GT / T 1222-2007 |
| Modalités de paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 25 ~ 35 jours ouvrables. |
| Moq | 60 pcs |
Paramètres
WONDEE TRA SERIES RAPPORTS:
| S / N | Nombre d'OEM | Taper | Nombre de feuilles | Poids | Section matérielle |
| (kg) | (mm) | ||||

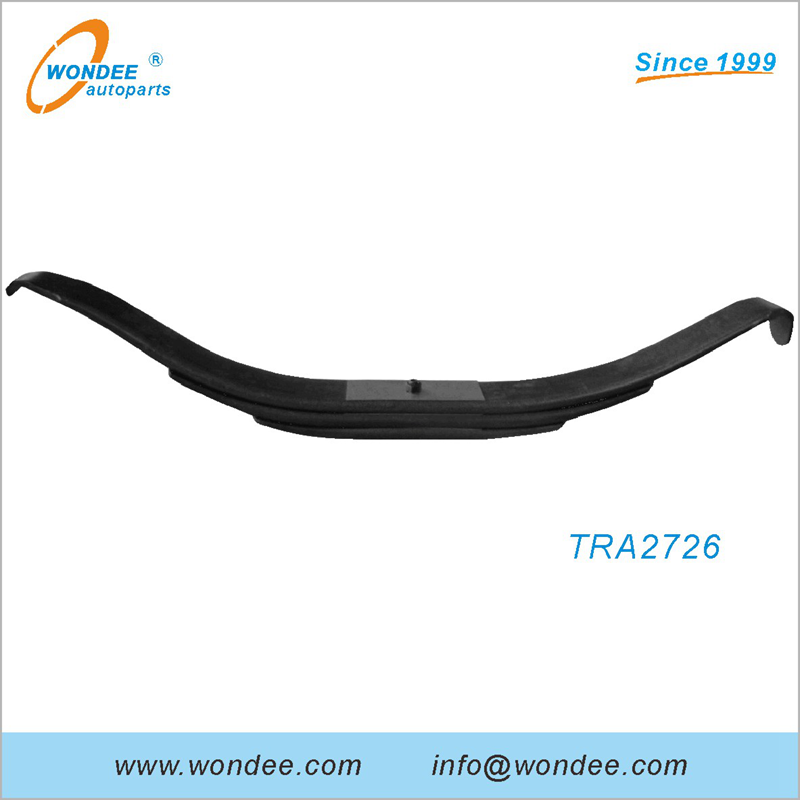

| 1 | Tra2726 | Parabolique | 3 | 26.27 | 20 X 76 |
| 2 | TRA2727 | Parabolique | 3 | 25.83 | 20 X 76 |
| 3 | TRA2728 | Parabolique | 3 | 25.59 | 20 X 76 |
| 4 | TRA3343 | Conventionnel | 10 | 69.02 | 11 X100 |
| 5 | TRA2705 | Conventionnel | 7 | 44.83 | 13 X 75 |
| 6 | TRA2260 | Conventionnel | 8 | 48.6 | 13 X 75 |
| 7 | TRA2256 | Conventionnel | 7 | 41.21 | 13 X 75 |
| 8 | TRA3319 | Conventionnel | 9 | 53.17 | 13 X 75 |
| 9 | Tra2297 | Conventionnel | 9 | 51.71 | 13 X 75 |
| 10 | Tra2270 | Conventionnel | 8 | 49.82 | 13 X 75 |
| 11 | 83-115 | Conventionnel | 14 | 54.6 | 10 X 75 |
| 12 | TRA2752 | Parabolique | 2 | 25.68 | 24 X 76 |
| 13 | TRA2754 | Parabolique | 2 | 25.35 | 24 X 76 |
| 14 | TRA2740 | Parabolique | 3 | 31.03 | 24 X 76 |
| 15 | Tra2741 | Parabolique | 3 | 30.8 | 24 X 76 |

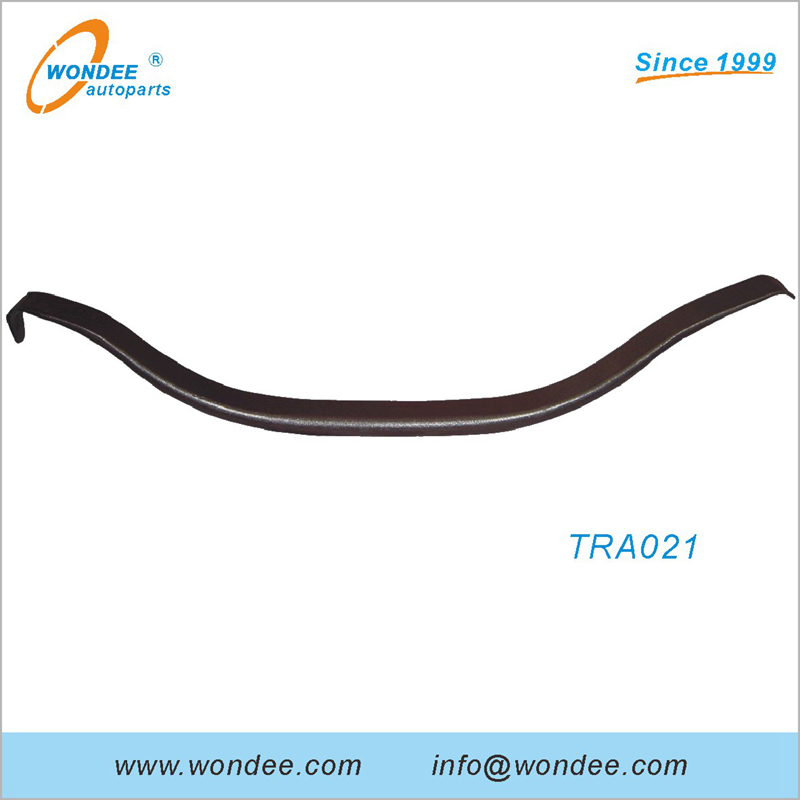

| 16 | Tra021 | Parabolique | 1 | 18.5 | 35 X 76 |
| 17 | Tra023 | Parabolique | 1 | 18.58 | 35 X 76 |
| 18 | Tra699 | Parabolique | 4 | 29.86 | 20 X 76 |
| 19 | S1-52 | Parabolique | 4 | 34.56 | 20 X 76 |
| 20 | Tra693 | Parabolique | 3 | 25 | 20 X 76 |
| 21 | Tra038 | Parabolique | 1 | 22.31 | 40 X 76 |
| 22 | Tra035 | Parabolique | 1 | 18.04 | 35 X 76 |
| 23 | 55-896 | Conventionnel | 8 | 68.8 | 11 X 100 |
| 24 | TRA3340 | Parabolique | 3 | 29.6 | 20 × 76 |
| 25 | TRA2291 | Parabolique | 3 | 27.27 | 20 × 76 |
| 26 | 55-1192 | Parabolique | 4 | 38.68 | 18,8 × 100 |
| 27 | 59-400 | Parabolique | 3 | 73.26 | 22 × 100 |
| 28 | 62-830 | Parabolique | 4 | 50.4 | 8,18 × 90 |
| 29 | M / c 3 1/2 \"x1 / 2 \" | Conventionnel | 9 | 13 * 90-9 | |
| 30 | M / c 4 x 1/2 \" | Conventionnel | 9 | 13 * 100-9 | |
| 31 | 46-220 | Parabolique | 3 | 18 (8) * 100-4 | |
| 32 | 46-1280 | Parabolique | 2 | 20 (14) (8) * 100-5 | |
| 33 | 55-067 | Parabolique | 1 | 33 * 90-1 | |
| 34 | Zz03 | Parabolique | 38 * 90-1 | ||
| 35 | 55-430 | Parabolique | 18 (6) * 100-5 | ||
| 36 | 16710-01 | Parabolique | 2 | 35 * 76-2 | |
| 37 | TRA2160 | Conventionnel | 8 | 48.3 | 13 X 75 |
| 38 | Tra696 | Conventionnel | 9 | 51.03 | 13x 75 |
| 39 | 55-144 | Parabolique | 5 | 48.78 | 8,10,21 × 100 |
| 40 | Tra693 | Parabolique | 3 | 26 | 20 × 76 |
| 41 | TRA1492 | Parabolique | 3 | 30 | 20 × 90 |
| 42 | TRA3341 | Parabolique | 3 | 26.2 | 20 × 76 |
| 43 | 62-147 | Conventionnel | 10 | 167 | 102 * 20,25 |
| 44 | Tra073 | Parabolique | 1 | ||
| 45 | 55-930 | Parabolique | 5 |
NOTE 1: D'autres sources de feuilles de TRA non répertoriées sont disponibles;
Note 2: Une autre classification du ressort de la feuille est disponible, notamment: des ressorts à la feuille classiques, des ressorts de feuille paraboliques, des litres de type z de type Z, des ressorts de la feuille TRA, des ressorts de la feuille de remorque, un ressort de la remorque de la duytte clair, des ressorts de la remorque de bateau, des sources de pick-up, des ressorts semi-remorques , Springs de camions, agriculteurs / graphiques agricoles, tirette à ressort, ressorts de bus, bogie / springs boogie, ressorts de camion lourds, etc.
Production
SurProcessus de production de ressorts à feuilles, s'il vous plaît s'il vous plaît visitez votre lien YouTube:
Ateliers de WONDEE AUTOPARTS LEAM Springs:
(Atelier à barres plates, atelier de traitement de la production, atelier de montage à la feuille, production finie de ressort de feuille)
Processus et équipementsde WONDEE AUTOPARTS LEAM Springs:
(1. Traitement de la coupe à barre plate → 2. Traitement des extrémités de printemps → 3. Roulement automatique de l'œil automatique CNC → 4. Chauffage à ressort → 5. Dominaire à ressort → 6. Température du ressort → 7. Péenne à ressort → 8. Spring de la feuille Assemblage → 9. Peinture électronique du printemps)
Équipement QCde WONDEE AUTOPARTS LEAM Springs:
(Analyse métallographique matérielle, analyse spectrale à ressort, inspection des matières premières, inspection des yeux, inspection de la cambrure à ressort, test de dureté de ressort, test de pulvérisation de sel, test de la vie de Fagigue, test de vitesse de ressort)
Entreposage et logistiquede WONDEE AUTOPARTS LEAM Springs:
(PRODUCTION DE TRA terminé, Emballage à ressort, Entreposage à ressort, Leoding à ressort à feuilles)
Autres types de printempsde WONDEE AUTOPARTS LEAM Springs:
Composants
Composants et pièces de rechangede WONDEE AUTOPARTS LEAM SOURCES
(Bagues bi-métalliques, buissons composites, buissons en caoutchouc, boulons centraux, broches à ressort, suspensions à ressort à la feuille, tranches de ressort, barres plats en acier à ressort)
En plus de fournir des ressorts à feuilles,WONDEE Autoparts fournit également différents types de composants semi-remorques ci-dessous:
