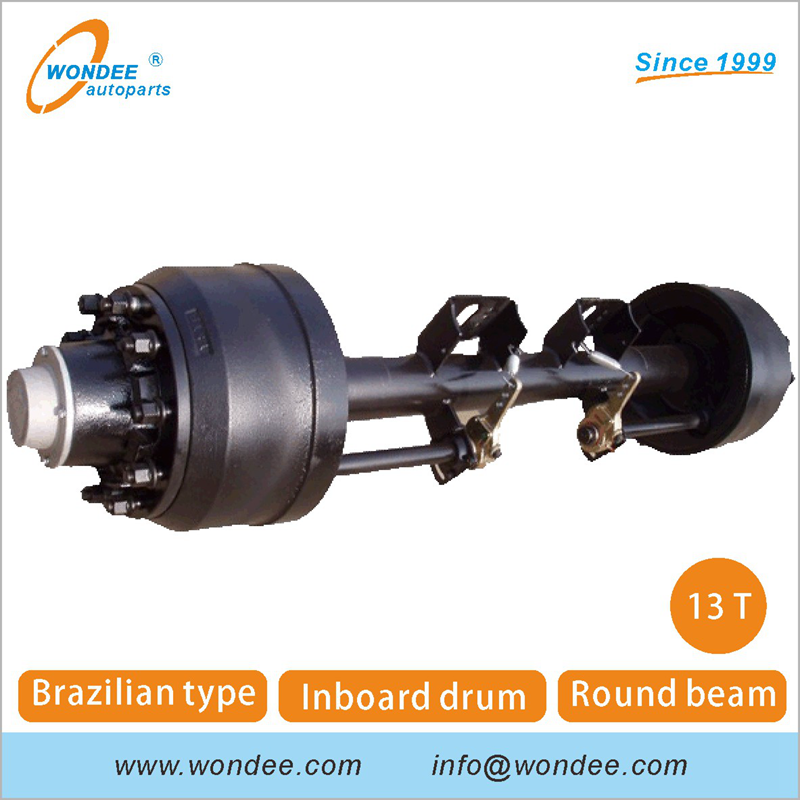

Essieux de type brésilien à usage intensif 13T pour semi-remorques et camions

  • Plus de 20 ans d'expériences (depuis 1999)
  • ExécutionIATF 16949-2016
  • ExécutionISO 9001-2015
  • Tests de qualité parun laboratoire indépendant
  • garantie: 18 mois depuis la date d'expédition
  • Vie de fatigue: 1 700 000 cycles
  • Volume des ventes(Unités): 100 000+
  • Position de roulementprécision d'usinage(Dia.): 0 ~ 0,025 mm
  • Mâchoire de frein:broyage cylindrique
  • Tous les deuxextrémités du faisceausont traités en même temps
État de disponibilité:

Applications

Applications de l'essieu de la remorque

Les essieux de remorque sont utilisés pour soutenir tout ou partie de la charge d'une remorque, transmettent diverses forces externes et forces de réaction et assurer le fonctionnement normal de la remorque. L'essieu contient principalement un ensemble de faisceau, un ensemble de frein et un ensemble de moyeu de roue.


L'essieu est largement appliqué sur les remorques squelettiques, les remorques à basse-lit, les remorques à plateau, les remorques à décharge, les remorques de transport automobile, les remorques de réservoir d'huile, les remorques de fourgonnette, les remorques complètes, les remorques de transport d'exploitation, les véhicules agriltrucaux, etc. Classification des essieux inclus Assies semi-remorques allemandes, essieux semi-remorques de la série américaine, essieux semi-remorques semi-remorques de série, essieux semi-remorques à disques, essieux de bande-annonce de la série de bandes de bandes, essieux de remorque brésilienne, essieux de bande-annonce brésilienne Freedauf et remorque York et remorque York essieux, etc.


Pour en savoir plus surEssieux de remorque Wondee Projet, Cliquez s'il vous plait:


Projet d'essieu de la remorque

Caractéristiques


Système de gestion QCExécution IATF 16949: 2016
Système de gestion de la qualité des servicesMise en œuvre de l'ISO 9001: 2015
Norme technique du produitImplémentation de JT / T 475-2020
Vie de fatigue1 700 000 cycles
Matière première pour les poutresTube en acier transparent 20mn2 des 3 meilleurs aciéries chinoises
Faisceau d'essieu
  • Formation de rotation

  • Extinction de fréquence intermédiaire

  • Tremper

Meilleure capacité de chargement et durée de vie

Usinage de faisceau
  • En utilisant un tour CNC à double tête spécial, les deux extrémités du faisceau sont traitées en même temps et la coaxialité de l'essieu est garantie;

  • La trempe de fréquence moyenne est utilisée à la position de montage des roulements pour obtenir une forte résistance à la fatigue;

  • La position de montage des roulements est traitée par un processus de broyage fin pour répondre aux exigences de précision de grande dimension de l'essieu conçu;

  • La plaque de base de frein soudée sur l'essieu est ennuyée avec une machine d'alésage spéciale à six trous pour s'assurer que le parallélisme des six trous répond aux exigences de conception de l'essieu.

Poutres à une pièce Utilisation d'un processus d'extrusion à faible alliage de haute qualité et à double tête pour obtenir une capacité de chargement élevée, une durée de vie longue, légère et des performances remarquables.
Poutres de soudage (facultatif)Les têtes de broche sont forgées avec du matériau en alliage, et les broches et la poutre sont soudées par le processus de soudage à l'arc submergé, suivi d'un traitement thermique. Les performances sont également remarquables.
La précision d'usinage de position de montage de roulement (diamètre)0 ~ 0,025 mm
RoulementsUtilisant des roulements de marque bien connus avec une grande capacité de charge, une grande vitesse, une bonne rigidité, une résistance à l'usure, résistante à la chaleur et résistante aux chocs, à utiliser.
Mâchoire de frein
  • Acier de haut niveau

  • Appuyant sur la formation

  • Extinction à haute fréquence

  • Soudage automatique (CNC)

  • Peinture électrophorétique

  • Broyage cylindrique

DoubluresLes doublures de frein non asbestos hautes performances sont utilisées, qui ne répond pas seulement aux équipements de la protection de l'environnement, mais présente également de bonnes performances actives et une longue vie.
Vie de doublure de frein100 000 kilomètres ou 1 an
GraisseUne graisse spéciale à haute efficacité est utilisée pour assurer un bon effet de lubrification dans divers environnements de travail et prolonger la durée de vie du roulement.
BoulonsLes boulons de pneus sont en acier en alliage avec une forte résistance, une bonne traction et une résistance à la flexion, et pas faciles à casser.
Volume des ventes (unités)100 000+
garantie18 mois depuis la date d'expédition
Clients (à l'étranger)100+
Marché à l'étranger30+ pays (Austraulia, Polland, Russie, Brésil, Mexique, Thaïlande, Malaisie, Singapour, Vietnam, Philippines, Indonésie, Bolivie, Argentine, Chili, Pérou, Guatemala, Panama, Égypte, Afrique du Sud, Nigéria, Tanzanie, etc.)
Certificats disponibles COC, PVOC, CIQ, SONCAP, BV, C / O, FORME E.
Modalités de paiementTT, LC, DP.
Délai de mise en œuvreEnviron 10 ~ 15 jours ouvrables
MOQ1 unité


Informations complètes des essieux:


Types d'essieuAssies semi-remorques allemandes, essieux semi-remorques de la série américaine, essieux semi-remorques de la série de rayons, essieux semi-remorques à disques, essieux semi-remorques de semi-remorques, essieux de bande-annonce brésilienne, essieux de bande-annonce brésilienne, axes de remorque Henred Fruehauf et bande-annonce de York essieux, etc.
Marques interchangeablesEssieu BPW, essieux Fuwa, essieux Henred Fruehauf
ReplacementsHZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc.
Capacité8 ~ 20 tonnes (8 tonnes, 10 tonnes, 11,5 tonnes, 12 tonnes, 13 tonnes, 14 tonnes, 16 tonnes, 18 tonnes, 20 tonnes)
Structures de faisceauPoutres en une pièce, faisceaux de soudage.
Épaisseur de faisceau10,5 ~ 20 mm (10,5 mm, 11 mm, 12 mm, 14 mm, 16 mm, 18 mm, 20 mm)
Sections de faisceauTube à section carrée, tube à section ronde.
Longueur de piste1820 mm, 1840 mm, 1850 mm, 2030 mm, 2040 mm, 2050 mm et tailles personnalisées
Tailles de frein420 × 150 mm, 420 × 180 mm, 420 × 200 mm, 420 × 220 mm, 311 × 190 mm, etc.
Roulements33220, 33022, 30217, 30220, 30221, 30222, 33213, 33118, 33215, 32219, 32314, 32222, 32220, 30615, 30224, HM518410 / 45, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM22011111111 etc.
Étaux de rouesM20 × 1,5 JAP, M20 × 1,5 DIN, M22 × 1,5 ISO, etc.
CouleursRouge, noir, gris, bleu, etc.
Pièces facultativesChambres à air, sièges d'essieu de soudage, abdos, etc.
ComposantsArbre, support de chambre à air, support, support d'arbre à cames, support d'abs, goupille d'ancrage, boulon hexagone intérieur, support de chaussures de frein, doublure de frein, rivet tubulaire, ressort de retour, retenue du ressort, printemps de retenue 2, rouleau à came, anneau, buisson Rouleau, anneau conique, collier de gardien conique, étanchéité du grand moyeu, scellage de petit moyeu, palier de palier, roulement, moyeu, plateau de roue, broche, roulement, tambour de frein, verrouillage, laveuse de verrouillage, écrou noix d'essieu, broche à fraction, o anneau , Bouchons de moyeu, manchon élastique de talon de roue, écrou de roue, couvercle de poussière, anneau de poussière, rondelle, rondelle à ressort, boulon M10, anneau de poussière, bouchon, anneau, anneau de poussée, circlip, arbre à cames, anneau en nylon, wrapper à grosses poussières, circlip , Wrapper de la poussière intermédiaire, roulement à came, capuchon 2, mamelon de graisse, boîte de roulement 1, boîte de roulement 2, boulon M8, laveuse, laveuse à ressort, réglage mou, écrou M8, laveuse de contre-écrou, écrou noix de came, capuchon 1, mamelon de graisse M8X1, Printemps à réglage mou, rouleau à came.
Emballer58 unités dans un conteneur de 20 pieds, charge mélangée avec d'autres pièces de remorque.
Normes mises en œuvreIATF 16949-2016, ISO 9001-2015, JT / T 475-2020


Paramètres

Assies semi-remorques de type brésilienne:

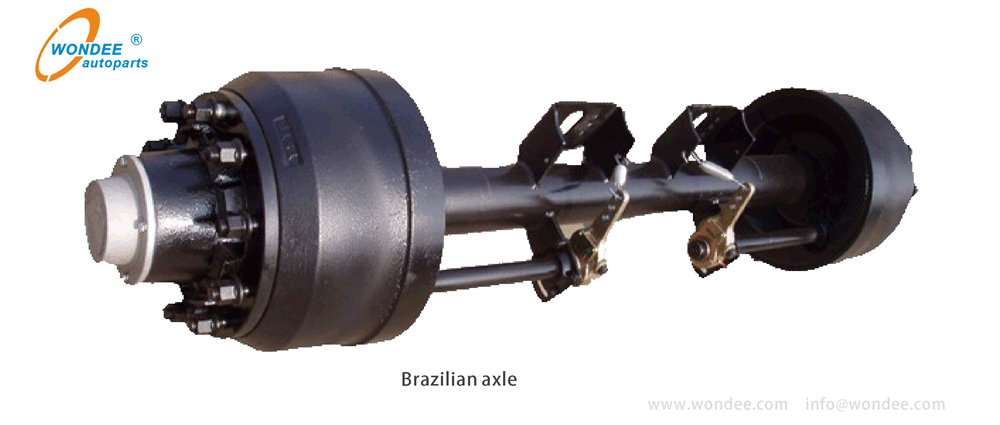

Essieux brailiens wondee 2

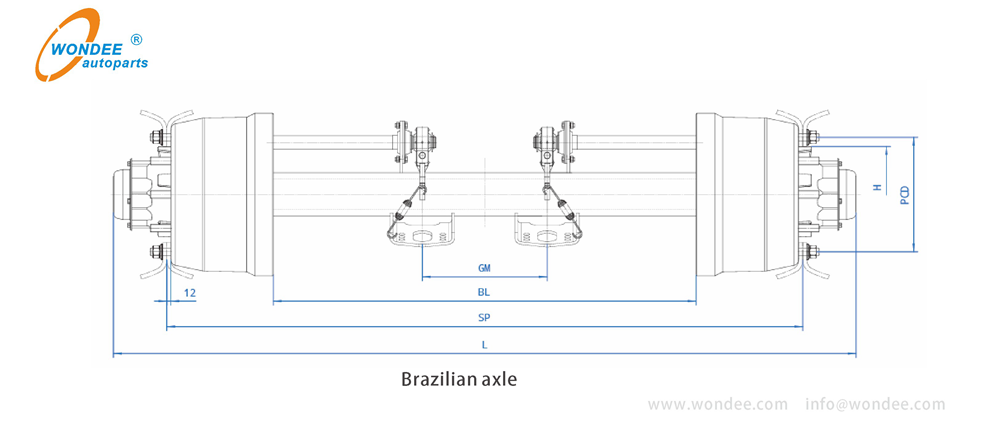

Dessin des essieux brailiens Wondee (1)

brésilienséries de typessemi-remorqueessieux:

Numéro d'article Capacité Palier Longueur totale Track Distance entre Batterie de freinage Distance entre Chambres de frein Faisceau d'essieu Taille de freinage Fixation de la jante de roue Crampons Roue recommandée
(kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
WDBA13T-R01 13000 32218 2172 1860 1236 365 Ø127 × 19 16.5 \"× 18 \" Ø335 × 281 10-m22x1.5Iso 7.5V-20
WDBA13T-R02 13000 32218 2172 1940 1236 445 Ø127 × 19 16.5 \"× 18 \" Ø335 × 281 10-m22x1.5Iso 7.5V-20


Assies semi-remorques de type allemand:

Essieu de la remorque Wondee (10)

Essieu de la remorque Wondee (11)

Série de types allemandssemi-remorque essieux:

Modèle Faisceau d'essieu
(mm)
Max. Capacité
(kg)

Track

 Sp

(mm)

Frein
(mm)
Fixation des roues Palier Remplacement

Étalons /

P.C.D / H (mm)

Xesd12180001 □ 150 12000 1840 Ø420 × 180

10-m22 × 1,5 ISO

/ Ø335 / Ø281

33213

33118

HZM12010 /

 BN2432BP01AA

Xesd13200001 □ 150 13000 1840 Ø420 × 200

10-m22 × 1,5 ISO

/ Ø335 / Ø281

33213

33118

HZM13010 /

BN2432BP01AA

Xesd14200001 □ 150 14000 1840 Ø420 × 200

10-m22 × 1,5 ISO

/ Ø335 / Ø281

33215

32219

HZM14010 /

 BN2431BP14AA

Xesd14220001 □ 150 14000 1840 Ø420 × 220

10-m22 × 1,5 ISO

/ Ø335 / Ø281

33215

32219

HZM14010 /

 BN2431BP14AA

Xesd16200001 □ 150 16000 1850 Ø420 × 200

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM16010 /

 BN2436BP01AA

Xesd16220001 □ 150 16000 1850 Ø420 × 220

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM16010 /

 BN2436BP01AA

XESD18200001 □ 150 18000 1850 Ø420 × 200

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM18010 /

 BN2436BP01AA

Xesd18220001 □ 150 18000 1850 Ø420 × 220

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM18010 /

 BN2436BP01AA

XESD20200001 □ 150 20000 1850 Ø420 × 200

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM20010 /

 BN2436BP01AA

XESD20220001 □ 150 20000 1850 Ø420 × 220

10-m22 × 1,5 ISO

/ Ø335 / Ø281

32314

32222

HZM20010 /

 BN2436BP01AA


Assies semi-remorques de type américaine:

Essieu américain wondeeEssieu de la remorque de type américain (2)

Série de types américainssemi-remorque essieux:

Modèle

Essieu Faisceau

(mm)

Max. Capacité (kg)

Track

Sp

(mm)

Frein

(mm)

Fixation des roues Palier Remplacement

Étalons /

P.C.D / H (mm)

Xard11285001 ◯ 127 11500 1820 Ø420 × 180

10-m22 × 1,5 ISO /

Ø285.75 / Ø221

HM518410 / 45 FB2006XE01AA
Xard11335001 ◯ 127 11500 1820 Ø420 × 180

10-m22 × 1,5 ISO /

Ø335 / Ø281

HM518410 / 45 FB2003XE01AA
XASD13285001 □ 127 13000 1840 Ø420 × 200

10-m22 × 1,5 ISO /

Ø285.75 / Ø221

HM518410 / 45
XASD13335001 □ 127 13000 1840 Ø420 × 200

10-m22 × 1,5 ISO /

Ø335 / Ø281

HM518410 / 45
XASD13285002 □ 150 13000 1840 Ø420 × 180

10-m22 × 1,5 JAP /

Ø285.75 / Ø21

HM518410 / 45 FB2404XE01AA
XASD13335002 □ 150 13000 1840 Ø420 × 180

10 × 7/8 '' - 11 BSF /

Ø335 / Ø281

HM518410 / 45 FB2401XE01AA
XASD13285003 □ 150 13000 1840 Ø420 × 180

10-m22 × 1,5 ISO /

Ø285.75 / Ø221

HM518410 / 45 FB2406XE01AA
XASD13335003 □ 150 13000 1840 Ø420 × 220

10-m22 × 1,5 ISO /

Ø335 / Ø281

HM518410 / 45 FB2401XE01AA
XASD16335001 ◯ 127 16000 1850 Ø420 × 220

10-m22 × 1,5 ISO /

Ø335 / Ø281

HM518410 / 45

HM220110 / 49

FB2061XE02AA
XASD16335002 □ 150 16000 1850 Ø420 × 220

10-m22 × 1,5 ISO /

Ø335 / Ø281

HM518410 / 45

HM220110 / 49

FB2461XE02AA

Production

Sur les essieux semi-remorquesprocessus de produit,Veuillez visiter le lien YouTube:


Comment faire l'essieu de la remorque


Ateliers des essieux semi-remorques Wondee Autoparts:

Ateliers d'essieu de la remorque Wondee

(Atelier de matières premières, atelier de traitement de l'essieu semi-remorque, atelier d'assemblage d'essieu, entreposage d'essieu)


Processus et équipementdes essieux semi-remorques Wondee Autoparts:

Process d'essieu de remorque Wondee2

Processus de produitdes essieux semi-remorques Wondee Autoparts:


1. Matériau du tube → 2. Coupe du tube → 3. QC → 4. Rendu à deux plans → 5. QC → 6. Poussant à froid vers le faisceau carré → 7. QC - 8. Extinction et peignant → 9. Test de la durée de vie de la fatigue → 10. Coupe à deux extrémités → 11. Perisage court → 12. Usinage rugueux → 13. Usinage de précision → 14. Misoning Keyway et forage du trou à broches divisés → 15. Soulis de précision → 16. Soudage du support de chaussures de frein → 17. Trou Boring pour le support de chaussures de frein → 18. Soudage de support de l'arbre à cames → 19. Soudage du support de chambre à air → 20. Ensemble CASMSHAFT → 21. Peinture d'assemblage du faisceau d'essieu → 22. Assemblage de tambour et moyeu de frein → 23. Peinture de tambour de frein et de moyeu → 24. Assemblage d'essieu complet → 25. QC → 26. Entreposage


Équipement QCde Wondee Autoparts Semi Trailer Assies:

Wondee Trailer essieu QC

(1. Test de traction des matériaux → 2. Analyse métallographique des matériaux → 3. Test de dureté du faisceau d'essieu → 4. Test de durée de vie de la fatigue du faisceau → 5. Précision de l'essieu essai)


Entreposage et logistiquedes essieux semi-remorques Wondee Autoparts:

Entrepôts d'essieu remorque wondee

(Essieux semi-remorques, emballage d'essieu, entreposage d'essieu)

Chargement de l'essieu de la remorque Wondee

(Effectuer un entreposage d'essieu semi-remorque et chargement de conteneurs)


Autreles typesde remorque de remorque et d'essieux semi-remorques Wondee Autoparts:


Gamme de essieux de remorque Wondee

(Essieu de type American Outboard Tyle de type allemand de type Amérique, essieu de type tambour de type Ameircan, essieu sud-africain, essieu brésilien, essieu agricole, essieu à remorque léger)


Composants

Composants et pièces de rechangedes essieux semi-remorques Wondee Autoparts:

Composants d'essieu de la remorque Wondee

(Tambour de frein, moyeu de roue, chaussures de frein et doublure de frein, arbre S-CAM, arbre principal d'essieu, roulement, ajusteur lâche, kit de réparation de chaussures de frein, kit de réparation de l'arbre à cames)


En plus de fournir des alxes semi-remorques, Wondee Autoparts fournit également différents types de composants semi-remorques comme ci-dessous:
