Application
Une chaussure de frein fait partie d'un système de freinage qui transporte la doublure de frein dans les freins à tambour utilisés sur les automobiles, ou le bloc de frein dans les freins de train et les freins à vélo. Un appareil qui est mis sur une piste pour ralentir les voitures ferroviaires est également appelée chaussure de frein.
La chaussure de frein porte la doublure de frein, qui est rivetée ou collée à la chaussure. Lorsque le frein est appliqué, la chaussure se déplace et appuie la doublure contre l'intérieur du tambour. La friction entre la doublure et le tambour fournit l'effort de freinage. L'énergie est dissipée sous forme de chaleur.
La chaussure de frein est largement appliquée sur des essieux de semi-remorques, des remorques complètes, des remorques agricoles, des remorques de bateau et tous les camions.
Fonctionnalités
| Système de gestion QC | Implémentation de l'IATF16949-2016 |
| Système de gestion de la qualité des services | Implémentation d'ISO9001-2015 |
| Norme technique du produit | Implémentation de GB 5763-1998 |
| Brut Matériel | Acier de haut niveau |

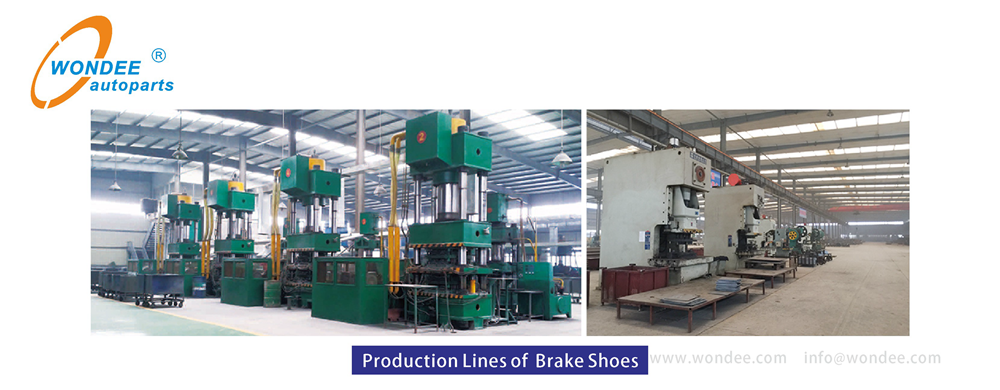

| Appuyant sur la formation | Par 10 presses avec une force de presse de 1 600 tonnes et une capacité de travail de 4 500 tonnes. |
| Soudage | Par automatique (CNC) des chaussures de frein, y compris la mesure permanente de la qualité paramètres |
| Étalonnage de la chaussure de frein | Faites correspondre l'angle de la chaussure de frein |
| Extinction à haute fréquence | Prolongez la durée de vie de l'emplacement d'ancrage et de la fente à rouleaux de came |
| Grenaillage | Assure une élimination à 100% des contaminants externes-neurant pour une couverture de revêtement fiable. |
| Peinture | La ligne de revêtement automatique assure une protection maximale contre la corrosion |
| Volume des ventes (unités） | 1 000 000+ |
| garantie | 12 mois depuis la date d'expédition ou 100 000 kilomètres |
Informations complètes sur les chaussures de frein:
| Superficie (mètres carrés) | 18 000+ |
| Ensembles de ventes annuelles | 1 000 000+ |
| Nombre d'équipements (ensembles) | 200+ |
| Nombre d'employés | 140+ |
| Nombre d'ingénieurs | 10+ |
| Clients (à l'étranger) | 100+ |
| Marché à l'étranger | 30+ pays |
| Certificats disponibles | COC; PVOC; Ciq; SONCAP; BV; CO; POUR MOI |
| Types de chaussures de frein | Casting de chaussures de frein; Chaussures de frein pressantes et soudures |
| Marques interchangeables | BPW, Fuwa, Mercedes Benz, Volvo, Scania, Renault, Daf, Man, Howo, Iveco, Sino, Kaessb, Kessler, Sisu, Neoplan, Daewoo, Tatra Maz Liaz Karosa Ikarus, Saf, DHS, Ror, Fruehauf, Gunite, Webb, Kic, Hino, Nissan, Mitsubishi, Foso, Isuzu, York, remorque, trail, etc. |
| Replacements | BPW180 (ancien), BPW200 (nouveau), BPW220 (nouveau), SAF180 (ancien), SAF200 (Old), 4515Q, 4515E, 4515FS, 4515, 4551Q, 4551E, 4551, 4707, 4709, 4311E, 4524Q, 4702, 1443E, 1308Q, 1308E, 1308P, 4516Q, 4516, 4514, 11.5YORK, 11.5FuHua, 3502550, 3502560, 05.091.26.64.2, 05.091. 46.17.0, 05.091.27.54.2, 05.091.27.83.0, 05.091.28.29.0, 3054.0052.00, 3054.0053.00, 152.05.533, 150.25.412, A-JA0508-001, 152.05.191, 152.00. 007, 152.24724, Eaton819707, Eaton805442 Eaton805460, Meritor A3222E1383, Meritor A3222M2223, Eaton807685, Meritor A3222F1982, Meritor A322201837, Eaton1005840, Meritor A3222C1381 |
| Tailles de frein | 420 × 150 mm, 420 × 180 mm, 420 × 200 mm, 420 × 220 mm, 311 × 190 mm, etc. |
| Couleurs | Rouge, noir, gris, bleu, etc. |

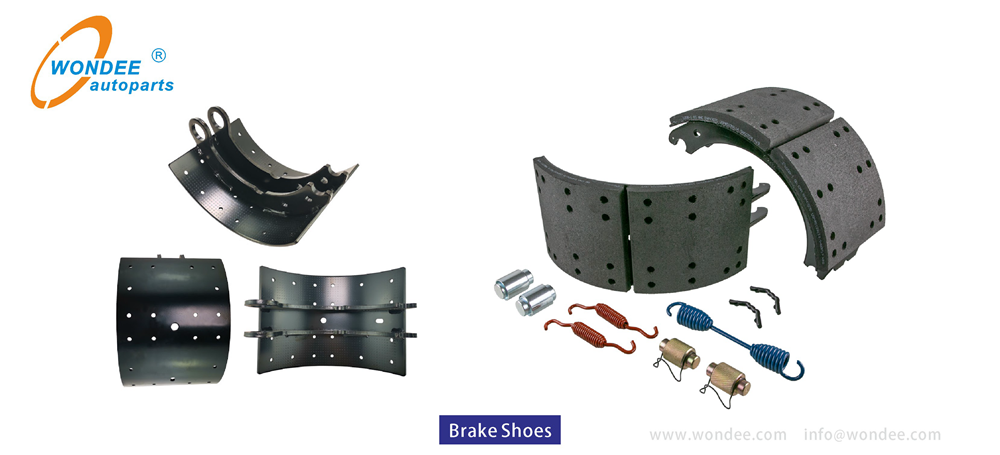

| Pièces facultatives | Doublure de frein, rivet, kit de réparation de chaussures de frein, etc. |
| Forfait | Palette. |
| Normes mis en œuvre | IATF 16949, ISO9001-2015, JT / T 475-2020 |
| Paiement | TT, LC, DP |
| Délai de mise en œuvre | Environ 10 ~ 15 jours ouvrables |
| MOQ | 1 unité |
Paramètres

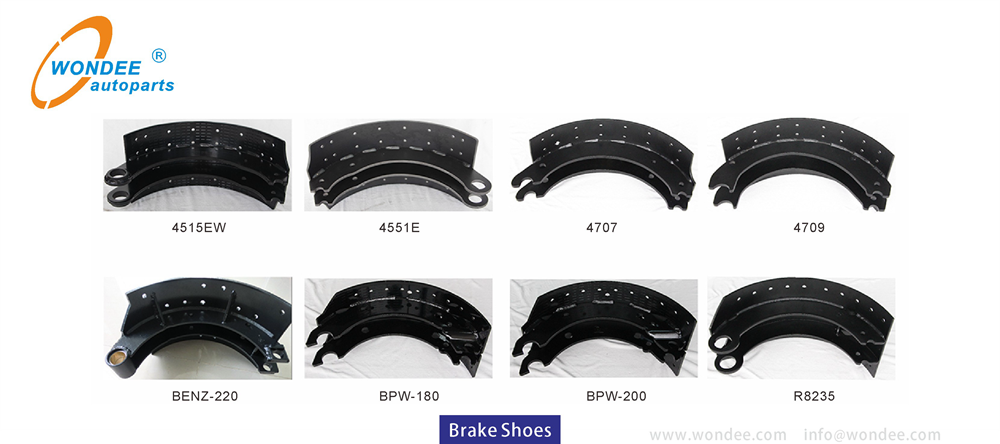

Série de chaussures de frein lourds Wondee:

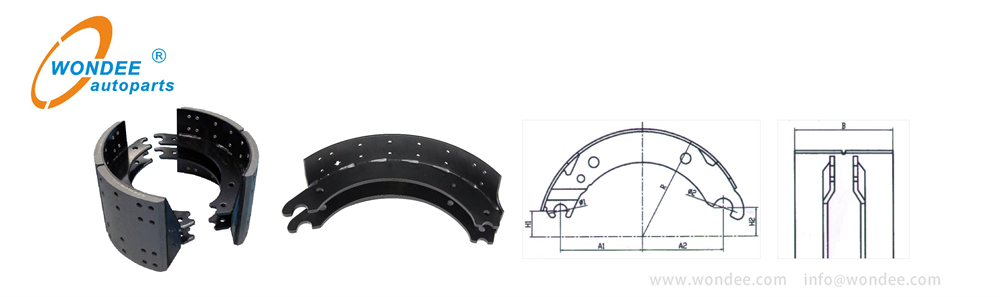

Modèle: | N ° OEM | Taille de freinage | R | φ1 | φ2 | A1 + a2 | B | H1 | H2 |
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
BPW180 (ancien modèle) | 05.091.26.64.2 | φ420x180 | R205 | φ26 | φ36 | 317.7 | 180 | 51 | 51 |
BPW180 (nouveau modèle) | 05.091.46.17.0 | φ420x180 | R205 | φ26 | φ36 | 317.7 | 180 | 49.17 | 54.1 |
BPW200 (ancien modèle) | 05.091.27.54.2 | φ420x200 | R205 | φ26 | φ36 | 317.7 | 200 | 51 | 51 |
BPW200 (nouveau modèle) | 05.091.27.83.0 | φ420x200 | R205 | φ26 | φ36 | 317.7 | 200 | 49.17 | 54.1 |
BPW220 (nouveau modèle) | 05.091.28.29.0 | φ420x220 | R205 | φ26 | φ36 | 317.7 | 220 | 49.17 | 54.1 |
BPW360 | 05.091.19.07.0 | φ360x200 | R175 | φ26 | φ36 | 255.18 | 200 | 52.2 | 52.2 |
Bpw3020 | 05.091.14.46.0 | φ300x200 | R145.5 | φ26 | φ36 | 223 | 200 | 42.35 | 43.05 |
SAF180 (ancien modèle) | 3.054.0052.00 | φ420x180 | R205 | φ31.9 | φ19 | 323.85 | 180 | 36.5 | 31.75 |
SAF200 (ancien modèle) | 3.054.0053.00 | φ420x200 | R205 | φ31.9 | φ19 | 323.85 | 200 | 36.5 | 31.75 |
SAF-SK9 | 3.054.0120.00 | φ420x180 | R203 | φ40 | φ20 | 323.85 | 180 | 51.7 | 45.46 |
SAF-SK11 | 3.054.0122.00 | φ420x200 | R203 | φ40 | φ20 | 323.85 | 200 | 51.7 | 45.46 |
SAF203 | Pour Saf | φ419x203 | R203 | φ31.9 | φ20 | 323.85 | 203 | 49.2 | 44.45 |
4515Q | 152.05.533 | φ419x177.8 | R203 | φ25.6 | φ19.2 | 323.85 | 177.8 | 49 | 45 |
4515E | 150.25.412 | φ419x177.8 | R203 | φ32 | φ19 | 323.85 | 177.8 | 39.2 | 32.48 |
4515p | A-JA0508-001 | φ419x177.8 | R203 | φ32 | φ19 | 323.52 | 177.8 | 49.3 | 50.9 |
4515 | Pour Fuwa | φ419x177.8 | R203 | φ27 | φ19.05 | 323.85 | 177.8 | 48.5 | 50.9 |
4551Q | 152.05.191 | φ419x219 | R203 | φ25.6 | φ19.2 | 323.85 | 219 | 49 | 45 |
4551E | 152.00.007 | φ419x219 | R203 | φ32 | φ19 | 323.85 | 219 | 39.2 | 32.48 |
4551p | φ419x219 | R203 | φ32 | φ19 | 323.52 | 219 | 49.3 | 50.9 | |
4551 | Pour Fuwa | φ419x219 | R203 | φ27 | φ19.05 | 323.85 | 219 | 48.5 | 50.9 |
4707 | 152.24.724 | φ419x177.8 | R203 | φ25.6 | φ19 | 323.7 | 177.8 | 47.75 | 47.5 |
4709 | Eaton 819707 | φ419x177.8 | R204.32 | φ35 | φ20.6 | 312.72 | 176.5 | 49.19 | 17.3 |
1443E | Eaton 807685 | φ381x101.5 | R187 | φ35 | φ18.8 | 295.5 | 101.5 | 49.5 | 0 |
4516 | φ419x203 | R203 | φ27 | φ19.05 | 323.85 | 203 | 48.5 | 50.9 | |
Benz 162 | A620 420 0019 | φ400x162 | R200 | φ20 | φ34 | 318 | 162 | 54.37 | 40.87 |
Benz 182 | A620 420 0319 | φ400x182 | R200 | φ20 | φ34 | 318 | 182 | 54.37 | 40.87 |
Benz 222 | A620 420 0519 | φ400x222 | R200 | φ20 | φ34 | 318 | 222 | 54.37 | 40.87 |
Remarque: Les chaussures de frein fournies ont conclu les numéros OEM et les dessins détaillés.
Production
L'effet de freinage du système de freinage du véhicule est finalement déterminé par les chaussures de frein, de sorte que la qualité des chaussures de frein est très importante pour l'effet de freinage. Il existe deux types communs de chaussures de frein: une est utilisée pour les disques les plaquettes de frein du frein de type, et le second est les chaussures de frein du frein à tambour.
La chaussure de frein fait référence à l'accessoire qui est poussé par l'action de la came de frein ou de la tige de poussée pour supprimer le tambour de frein et jouer un rôle de freinage. Il est installé sur le tambour de frein et est l'une des pièces de sécurité clés du système de freinage automobile.
La forme des chaussures de frein est comme une forme en demi-lune. Lorsque le frein est monté, les deux chaussures de frein à demi-lune sont étirées sous l'action du cylindre de roue de frein, soutenant les chaussures de frein et se frottant contre la paroi intérieure du tambour de frein pour ralentir ou s'arrêter.
La chaussure de frein est la partie de friction du frein à tambour, qui porte la poussée de l'actionneur, la force normale et la force tangentielle du tambour de frein et la force de réaction de support, et devraient avoir une rigidité appropriée. En plus d'avoir la résistance et la rigidité requises en tant que composant, il devrait également avoir un coefficient de frottement aussi élevé et stable que possible, ainsi qu'une résistance à l'usure appropriée, une résistance à la chaleur, une dissipation thermique et une capacité thermique.
