Applications

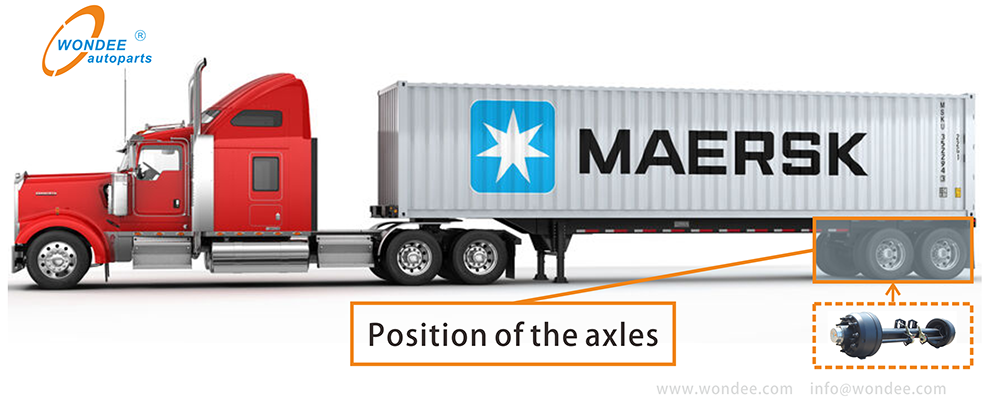

Les essieux de remorque sont utilisés pour soutenir tout ou partie de la charge d'une remorque, transmettent diverses forces externes et forces de réaction et assurer le fonctionnement normal de la remorque. L'essieu contient principalement un ensemble de faisceau, un ensemble de frein et un ensemble de moyeu de roue.
L'essieu est largement appliqué sur les remorques squelettiques, les remorques à basse-lit, les remorques à plat, les remorques à décharge, les remorques de transport automobile, les remorques de réservoir d'huile, les remorques de fourgonnette, les remorques complètes, les remorques de transport d'exploitation, les véhicules agriltrucaux, etc. Classification des essieux inclus Assies semi-remorques allemandes, essieux semi-remorques de la série américaine, essieux semi-remorques semi-remorques de série, essieux semi-remorques à disques, essieux de bande-annonce de la série de bandes de bandes, essieux de remorque brésilienne, essieux de bande-annonce brésilienne Freedauf et remorque York et remorque York essieux, etc.
Pour en savoir plus sur Essieux de remorque Wondee Projet, Cliquez s'il vous plait:
Caractéristiques
| Système de gestion QC | Exécution IATF 16949: 2016 |
| Système de gestion de la qualité des services | Mise en œuvre de l'ISO 9001: 2015 |
| Norme technique du produit | Implémentation de JT / T 475-2020 |
| Vie de fatigue | 1 700 000 cycles |
| Matière première pour les poutres | Tube en acier transparent 20mn2 des 3 meilleurs aciéries chinoises |
| Faisceau d'essieu |
Meilleure capacité de chargement et durée de vie |
| Usinage de faisceau |
|
| Poutres à une pièce | Utilisation d'un processus d'extrusion à faible alliage de haute qualité et à double tête pour obtenir une capacité de chargement élevée, une durée de vie longue, légère et des performances remarquables. |
| Poutres de soudage (facultatif) | Les têtes de broche sont forgées avec du matériau en alliage, et les broches et la poutre sont soudées par le processus de soudage à l'arc submergé, suivi d'un traitement thermique. Les performances sont également remarquables. |
| La précision d'usinage de position de montage de roulement (diamètre) | 0 ~ 0,025 mm |
| Roulements | Utilisant des roulements de marque bien connus avec une grande capacité de charge, une grande vitesse, une bonne rigidité, une résistance à l'usure, résistante à la chaleur et résistante aux chocs, à utiliser. |
| Mâchoire de frein |
|
| Doublures | Des doublures de frein non asbestos hautes performances sont utilisées, ce qui répond non seulement aux équipements de la protection de l'environnement, mais a également de bonnes performances actives et une longue durée de vie. |
| Vie de doublure de frein | 100 000 kilomètres ou 1 an |
| Graisse | Une graisse spéciale à haute efficacité est utilisée pour assurer un bon effet de lubrification dans divers environnements de travail et prolonger la durée de vie du roulement. |
| Boulons | Les boulons de pneus sont en acier en alliage avec une forte résistance, une bonne traction et une résistance à la flexion, et pas faciles à casser. |
| Volume des ventes (unités) | 100 000+ |
| garantie | 18 mois depuis la date d'expédition |
| Clients (à l'étranger) | 100+ |
| Marché à l'étranger | 30+ pays (Austraulia, Polland, Russie, Brésil, Mexique, Thaïlande, Malaisie, Singapour, Vietnam, Philippines, Indonésie, Bolivie, Argentine, Chili, Pérou, Guatemala, Panama, Égypte, Afrique du Sud, Nigéria, Tanzanie, etc.) |
| Certificats disponibles | COC, PVOC, CIQ, SONCAP, BV, C / O, FORME E. |
| Modalités de paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 10 ~ 15 jours ouvrables |
| MOQ | 1 unité |
Informations complètes des essieux:
| Types d'essieu | Assies semi-remorques allemandes, essieux semi-remorques de la série américaine, essieux semi-remorques de la série de rayons, essieux semi-remorques à disques, essieux semi-remorques de semi-remorques, essieux de bande-annonce brésilienne, essieux de bande-annonce brésilienne, axes de remorque Henred Fruehauf et bande-annonce de York essieux, etc. |
| Marques interchangeables | Essieu BPW, essieux Fuwa, essieux Henred Fruehauf |
| Replacements | HZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc. |
| Capacité | 8 ~ 20 tonnes (8 tonnes, 10 tonnes, 11,5 tonnes, 12 tonnes, 13 tonnes, 14 tonnes, 16 tonnes, 18 tonnes, 20 tonnes) |
| Structures de faisceau | Poutres en une pièce, faisceaux de soudage. |
| Épaisseur de faisceau | 10,5 ~ 20 mm (10,5 mm, 11 mm, 12 mm, 14 mm, 16 mm, 18 mm, 20 mm) |
| Sections de faisceau | Tube à section carrée, tube à section ronde. |
| Longueur de piste | 1820 mm, 1840 mm, 1850 mm, 2030 mm, 2040 mm, 2050 mm et tailles personnalisées |
| Tailles de frein | 420 × 150 mm, 420 × 180 mm, 420 × 200 mm, 420 × 220 mm, 311 × 190 mm, etc. |
| Roulements | 33220, 33022, 30217, 30220, 30221, 30222, 33213, 33118, 33215, 32219, 32314, 32222, 32220, 30615, 30224, HM518410 / 45, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM2201110 / 49, HM518410 / 48, HM220111111111 etc. |
| Étaux de roues | M20 × 1,5 JAP, M20 × 1,5 DIN, M22 × 1,5 ISO, etc. |
| Couleurs | Rouge, noir, gris, bleu, etc. |
| Pièces facultatives | Chambres à air, sièges d'essieu de soudage, abdos, etc. |
| Composants | Arbre, support de chambre à air, support, support d'arbre à cames, support d'abs, goupille d'ancrage, boulon hexagone intérieur, support de chaussures de frein, doublure de frein, rivet tubulaire, ressort de retour, retenue du ressort, printemps de retenue 2, rouleau à came, anneau, buisson Rouleau, anneau conique, collier de gardien conique, étanchéité du grand moyeu, scellage de petit moyeu, palier de palier, roulement, moyeu, plateau de roue, broche, roulement, tambour de frein, verrouillage, laveuse de verrouillage, écrou noix d'essieu, broche à fraction, o anneau , Bouchons de moyeu, manchon élastique de talon de roue, écrou de roue, couvercle de poussière, anneau de poussière, rondelle, rondelle à ressort, boulon M10, anneau de poussière, bouchon, anneau, anneau de poussée, circlip, arbre à cames, anneau en nylon, wrapper à grosses poussières, circlip , Wrapper de la poussière intermédiaire, roulement à came, capuchon 2, mamelon de graisse, boîte de roulement 1, boîte de roulement 2, boulon M8, laveuse, laveuse à ressort, réglage mou, écrou M8, laveuse de contre-écrou, écrou noix de came, capuchon 1, mamelon de graisse M8X1, Printemps à réglage mou, rouleau à came. |
| Emballer | 58 unités dans un conteneur de 20 pieds, charge mélangée avec d'autres pièces de remorque. |
| Normes mises en œuvre | IATF 16949-2016, ISO 9001-2015, JT / T 475-2020 |
Paramètres

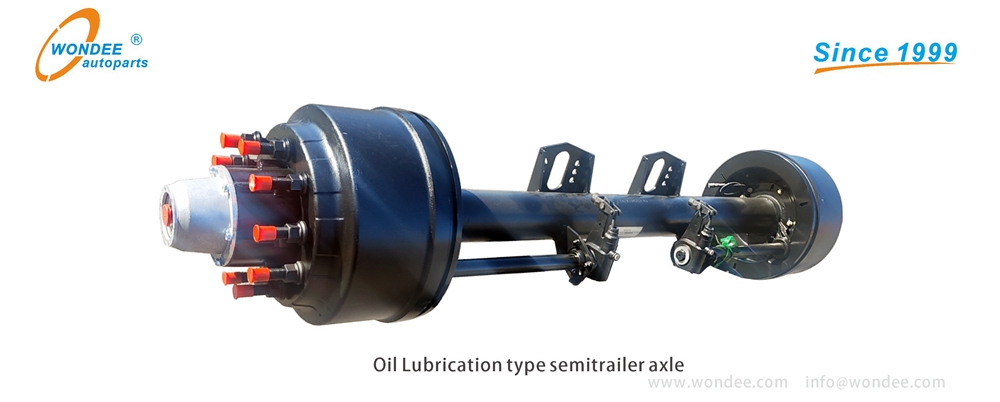

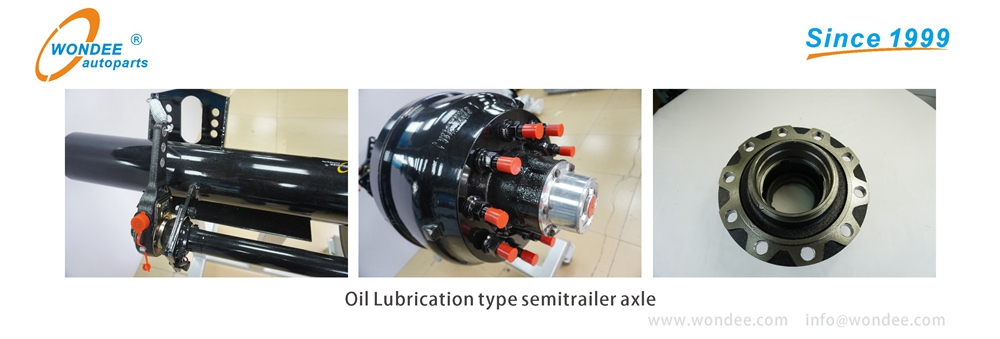

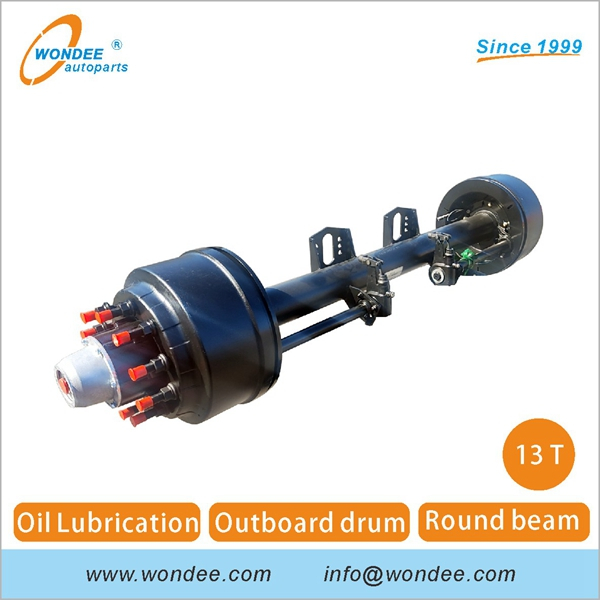

Lubrification à l'huile taper essieux semi-remorques de la série:
| Numéro d'article | Capacité | Distance centrale de la chambre (mm) | Track | Distance des sièges de printemps (mm) | Faisceau d'essieu | Taille de freinage | Fixation de la jante de roue | Crampons | Longueur totale (mm) | Poids d'essieu (kg) | Palier |
| (kg) | (pouce) | (mm) | (mm) | (mm) | (mm) | ||||||
| WXDA1312728501 | 13000 | 244 | 71.5 " | ≥916 | ○ 127 | Ø420 × 180 | 10-m22 * 1.5 ISO | 285.75 / 221 | ~ 2186 | 338 | Intérieur: HM518445 / 10 Extérieur: HM518445 / 10 |
| WXDA1312728502 | 13000 | 395 | 71.5 " | ≥916 | ○ 127 | Ø420 × 180 | 10-m22 * 1.5 ISO | 285.75 / 221 | ~ 2338 | 350 | Intérieur: HM518445 / 10 Extérieur: HM518445 / 10 |
| WXDA1312728503 | 13000 | 244 | 71.5 " | ≥916 | ○ 127 | Ø420 × 180 | 10-m22 * 1.5 ISO | 285.75 / 221 | ~ 2186 | 338 | Intérieur: HM218248 / 10 Extérieur: HM212049 / 11 |
| WXDA1312728504 | 13000 | 395 | 71.5 " | ≥916 | ○ 127 | Ø420 × 180 | 10-m22 * 1.5 ISO | 285.75 / 221 | ~ 2338 | 350 | Intérieur: HM218248 / 10 Extérieur: HM212049 / 11 |
Production
Sur les essieux semi-remorques processus de produit, Veuillez visiter le lien YouTube:

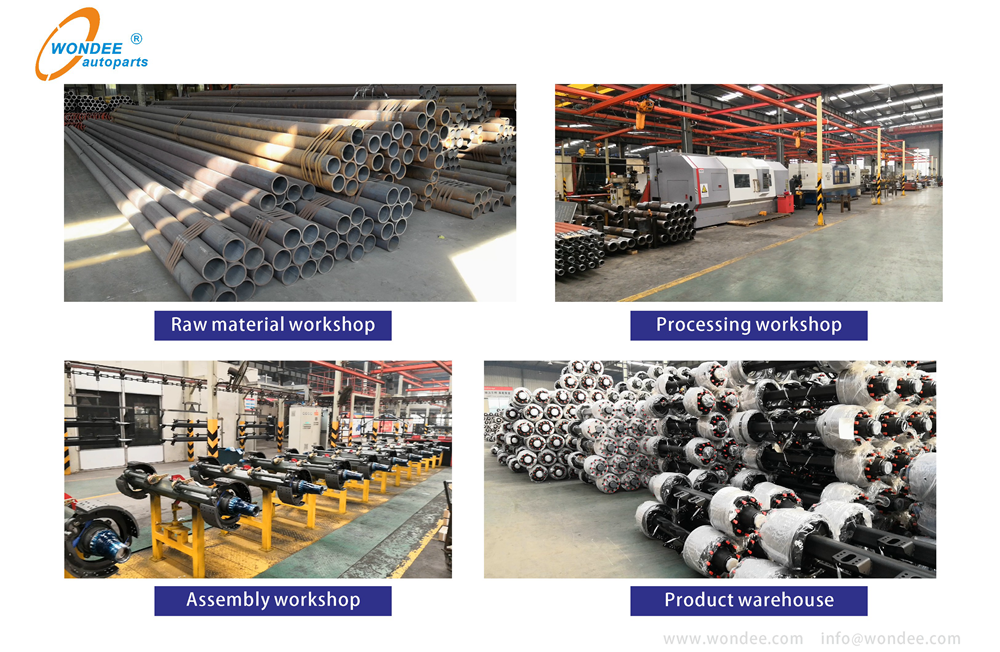

Ateliers des essieux semi-remorques Wondee Autoparts:
(Atelier de matières premières, atelier de traitement de l'essieu semi-remorque, atelier d'assemblage d'essieu, entreposage d'essieu)

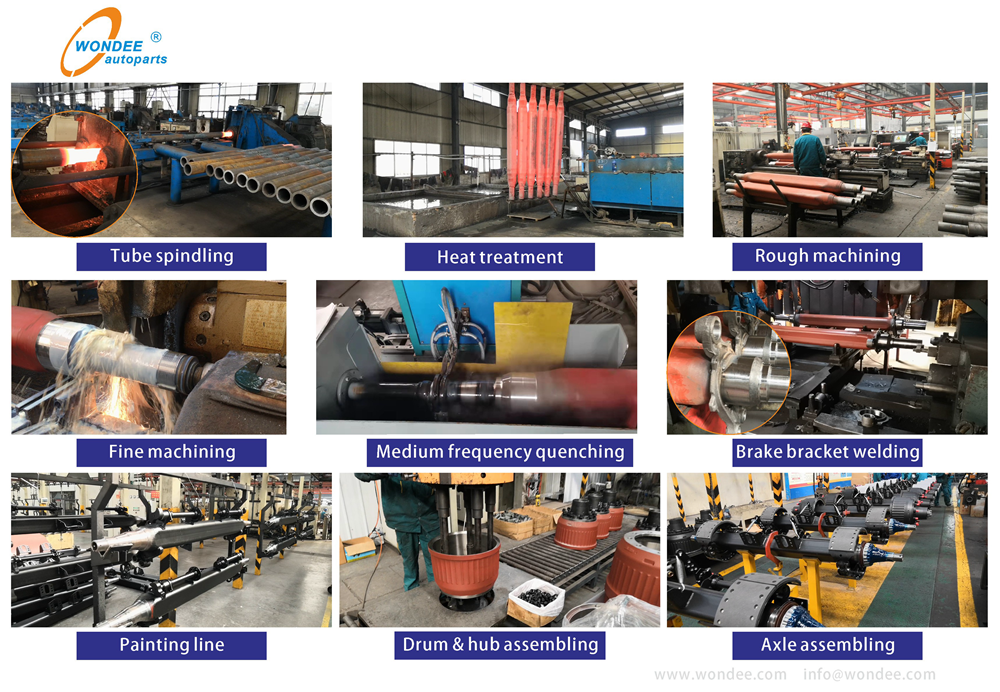

Processus et équipement des essieux semi-remorques Wondee Autoparts:
Processus de produit des essieux semi-remorques Wondee Autoparts:
1. Matériau du tube → 2. Coupe du tube → 3. QC → 4. Rendu à deux plans → 5. QC → 6. Poussant à froid vers le faisceau carré → 7. QC - 8. Extinction et peignant → 9. Test de la durée de vie de la fatigue → 10. Coupe à deux extrémités → 11. Perisage court → 12. Usinage rugueux → 13. Usinage de précision → 14. Misoning Keyway et forage du trou à broches divisés → 15. Soulis de précision → 16. Soudage du support de chaussures de frein → 17. Trou Boring pour le support de chaussures de frein → 18. Soudage de support de l'arbre à cames → 19. Soudage du support de chambre à air → 20. Ensemble CASMSHAFT → 21. Peinture d'assemblage du faisceau d'essieu → 22. Assemblage de tambour et moyeu de frein → 23. Peinture de tambour de frein et de moyeu → 24. Assemblage d'essieu complet → 25. QC → 26. Entreposage

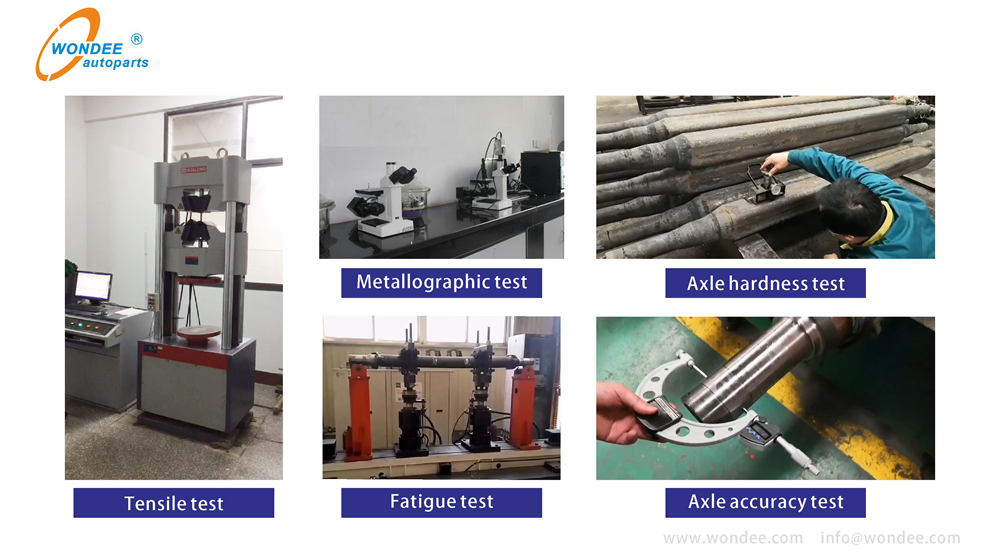

Équipement QC de Wondee Autoparts Semi Trailer Assies:
(1. Test de traction des matériaux → 2. Analyse métallographique des matériaux → 3. Test de dureté du faisceau d'essieu → 4. Test de durée de vie de la fatigue du faisceau → 5. Précision de l'essieu essai)

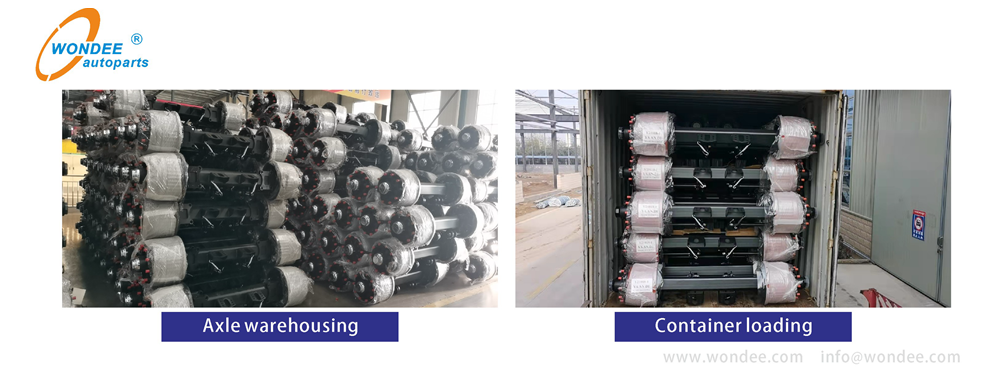

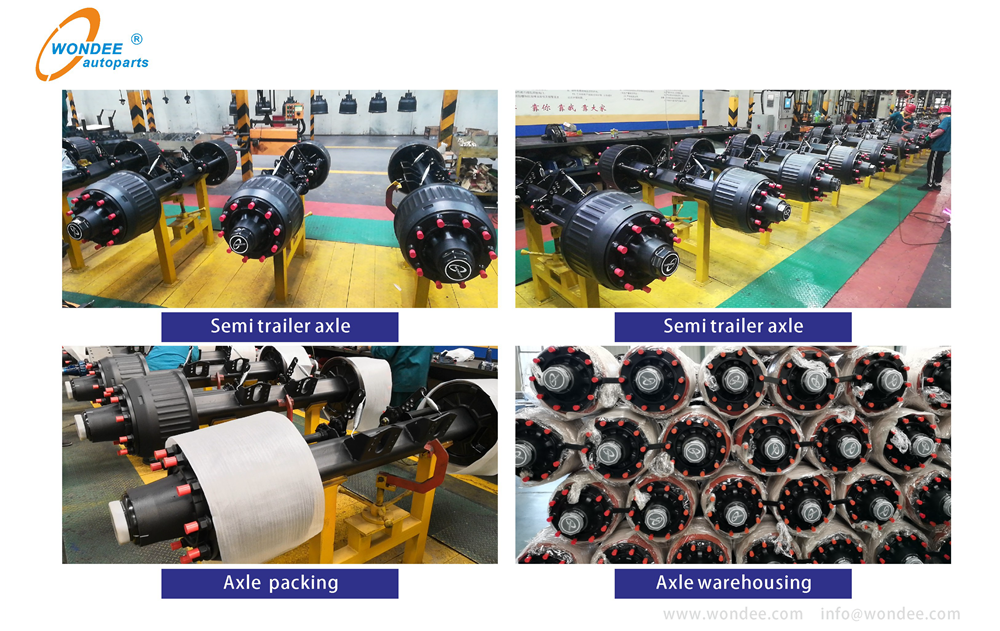

Entreposage et logistique des essieux semi-remorques Wondee Autoparts:
(Essieux semi-remorques, emballage d'essieu, entreposage d'essieu)
(Effectuer un entreposage d'essieu semi-remorque et chargement de conteneurs)

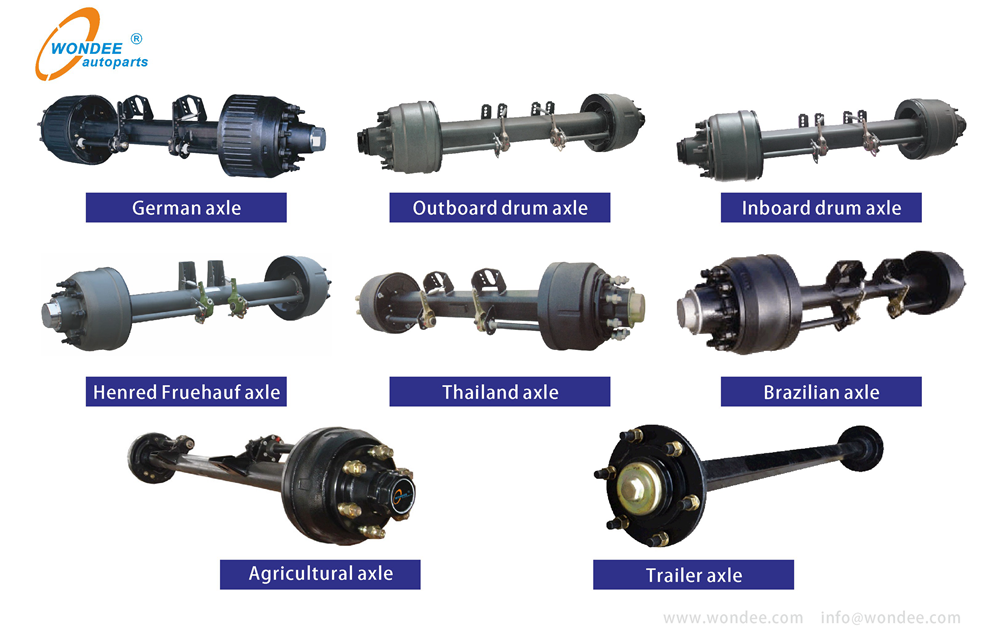

Autre les types de remorque de remorque et d'essieux semi-remorques Wondee Autoparts:
(Essieu de type American Outboard Tyle de type allemand de type American, essieu de type tambour de type Ameircan, essieu sud-africain, essieu brésilien, essieu agricole, essieu à remorque léger)
Composants

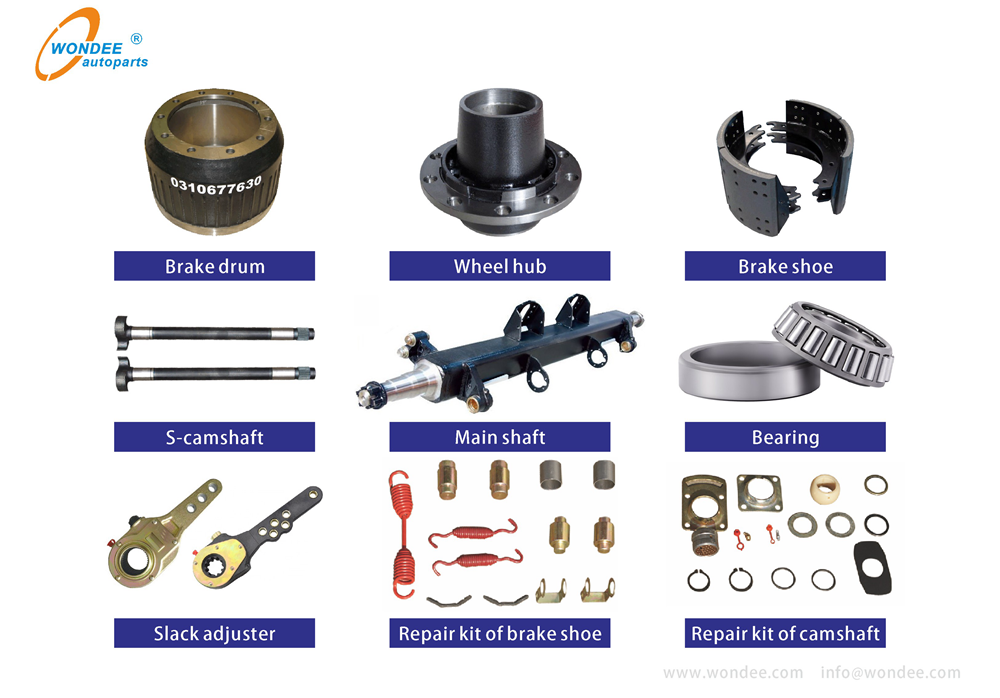

Composants et pièces de rechange des essieux semi-remorques Wondee Autoparts:
(Tambour de frein, moyeu de roue, chaussures de frein et doublure de frein, arbre S-CAM, arbre principal d'essieu, roulement, ajusteur lâche, kit de réparation de chaussures de frein, kit de réparation de l'arbre à cames)
En plus de fournir des alxes semi-remorques, Wondee Autoparts fournit également différents types de composants semi-remorques comme ci-dessous:
