Applications
Une suspension de semi-remorque est une partie importante reliant le dispositif de déplacement et le cadre de la semi-remorque.
Toutes les forces sont toutes transmises par le système de suspension. Et la suspension réduit l'impact des routes sévères sur le véhicule, joue un effet d'absorption des chocs et améliore le confort de conduite du véhicule.
Les suspensions de semi-remorque sont largement appliquées sur les remorques squelettiques, les remorques à basse-lit, les remorques à plateau, les remorques à décharge, les remorques de transport automobile, les remorques de réservoir d'huile, les remorques de fourgonnette, les remorques complètes, les remorques de transport en bois, les véhicules agricoles, etc. Suspensions de la série allemande, Suspensions de la série américaine, série de suspensions Bogie / Boogie, série de suspensions aériennes, série de suspensions rigides, suspensions York, suspensions ROR, suspensions Henred, suspensions semi-remorques, suspensions de remorques et séries agricoles, etc.
Pour en savoir plus surWondeeProjet de suspensions, Cliquez s'il vous plait:
Caractéristiques
| Système de gestion QC | Implémentation de l'IATF 16949-2016 |
| Système de gestion de la qualité des services | Mise en œuvre de l'ISO 9001-2015 |
| garantie | 18 mois depuis la date d'expédition |
| Des tests de qualité ont réussi | Un laboratoire indépendant en Chine |
| Matière première pour les suspensions | Le Q235 des top-3 aciériques chinois peut atteindre une durée de vie plus longue sous des charges plus élevées |
| Plaque d'acier coupant par | Machines de coupe plasma CNC |
| Appuyez sur la formation de | Machines de presse hydrauliques de 40 à 800 tonnes avec des centaines de moules de précision |
| Soudage de cintre par | Robots / lignes de soudage CNC automatiques avec des centaines d'outils de luminaire précis |
| Lisse surface de | Grenaillage |
| Peinture de | Ligne de revêtement automatique |
| Produisant des ressorts à feuilles et des pièces de coulée par | Nous-mêmes pour nous assurer que le délai et la qualité sont sous contrôle |
| Buissons d'égaliseur | Utiliser des métaux coniques ou en métal en poudre sans grains pour être plus durable |
| Buissons de bras | Utiliser des caoutchouc naturels pour être plus durable |
| Vis de bras réglables par | Traitement anti-rust galvanisé |
| Ensembles de sortie annuelle | Plus de 50 000 |
| Marché à l'étranger | 30+ pays (Austaulia, Polland, Russie, Brésil, Mexique, Thaïlande, Malaisie, Singapour, Vietnam, Philippines, Indonésie, Bolivie, Argentine, Chili, Pérou, Guatemala, Panama, Égypte, Afrique du Sud, Nigéria, Tanzanie, etc. ) |
| Clients (à l'étranger) | 100+ |
| Superficie (mètres carrés) | 18 000+ |
| Nombre d'équipements (ensembles) | 200+ |
| Employés | 120+ |
| Ingénieurs | 12+ |
| Certificats disponibles | COC, PVOC, CIQ, SONCAP, C / O, FORME E, FORME A. |
Informations complètes sur les suspensions:
| Types de suspension | Suspensions de la série allemande, Suspensions de la série américaine, série de suspensions Bogie / Boogie, série de suspensions aériennes, série de suspensions rigides, suspensions York, suspensions ROR, suspensions Henred, suspensions semi-remorques, suspensions de remorques et séries agricoles, etc. |
| Marques interchangeables | Suspensions de BPW, suspension FUWA, suspensions de York, suspensions ROR, suspensions Henred. |
| Replacements | FW880201A, FW880202A, FW880203A, FW880201B, FW880202B, FW880203B, FW880301A, FW880302A, FW880303A, FW880301B, FW880302B, FW880303B, FW860201A, FW860202A, FW860203A, FW860201B, FW860202B, FW860203B, FW860301A, FW860302A, FW860303A, FW860301B, FW860302B, FW860303B, FW86. 2/1310/250 / BQ6 / 9, FW86.2 / 1360/250 / BQ6 / 9, FW86.3 / 1310/250 / BQ6 / 9, FW86.3 / 1360/250 / BQ6 / 9. |
| Quantité d'essieux installés, y compris | Suspensions à 1 axe, suspensions à 2 axes, suspensions à 3 axes, suspensions à 4 axes, etc. |
| Position des essieux installés, y compris | Suspensions superlung et sous-lung |
| Type de poutres d'essieu installées, y compris | Suspensions de faisceau carré et rond |
| Épaisseur | 6 mm, 8 mm, 10 mm |
| Épaisseur d'égalité | 8 mm, 10 mm, 12 mm |
| Diamètre de la broche d'égaliseur | 50 mm, 60 mm, 70 mm |
| Axe (goupille de bras de couple) diamètre | 28 mm, 36 mm |
| Buissons de bras | Caoutchouc naturel, bagues composites, caoutchouc d'uréthane, caoutchouc utilisé, etc. |
| Ressorts à feuilles | Feuilles 90x16x7, feuilles 90x16x9, feuilles 100x16x10, feuilles 100x12x12, feuilles 100x12x14, feuilles 100x14x12, feuilles 75x13x8, feuilles 75x13x9, 75x14x8, 75x14x9 feuilles, etc. |
| Couleurs | Rouge, noir, gris, bleu, etc. |
| Pièces / composants en option | Cintres avant, cintres arrière, cintres centraux, égaliseurs, épingles d'égaliseur, égaliseur Buissons, supports, sièges d'essieu, axisses, buissons, ressorts à feuilles, boulons en U, boulons, bras fixes, bras réglables, espaceurs de cintre, plaques de renforcement, supports de renforcement pour égaliseurs, etc. |
| Emballer | * 30 ensembles ~ 35 ensembles de suspensions avec des ressorts à feuilles dans un conteneur de 20 pieds; * 60 ensembles ~ 70 ensembles de suspensions sans ressort de feuille dans un conteneur de 20 pieds; * Charge mélangée avec d'autres pièces de remorque. |
| Normes mises en œuvre | IATF 16949-2016, ISO 9001-2015. |
| Paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 10 ~ 15 jours ouvrables |
| MOQ | 1 jeu |
Paramètres
American TSérie de suspension YPE

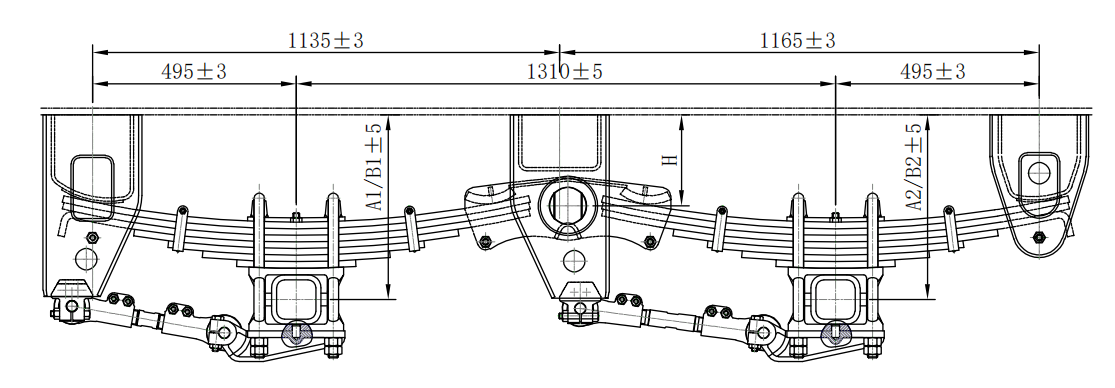

-WD88 TYPE SUSPENSE Série
Suspensions en tandem WD88.02
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA2183908801 | 1180 | 441 | 433 | 183 | 13 000 * 2 | FW880201A |
| WDA2223908801 | 1220 | 481 | 473 | 223 | 13 000 * 2 | FW880202A |
| WDA2253908801 | 1250 | 511 | 503 | 253 | 13 000 * 2 | FW880203A |
| WDA2164908801 | 1180 | 422 | 414 | 164 | 13 000 * 2 | FW880201B |
| WDA2204908801 | 1220 | 462 | 454 | 204 | 13 000 * 2 | FW880202B |
| WDA2234908801 | 1250 | 492 | 484 | 234 | 13 000 * 2 | FW880203B |

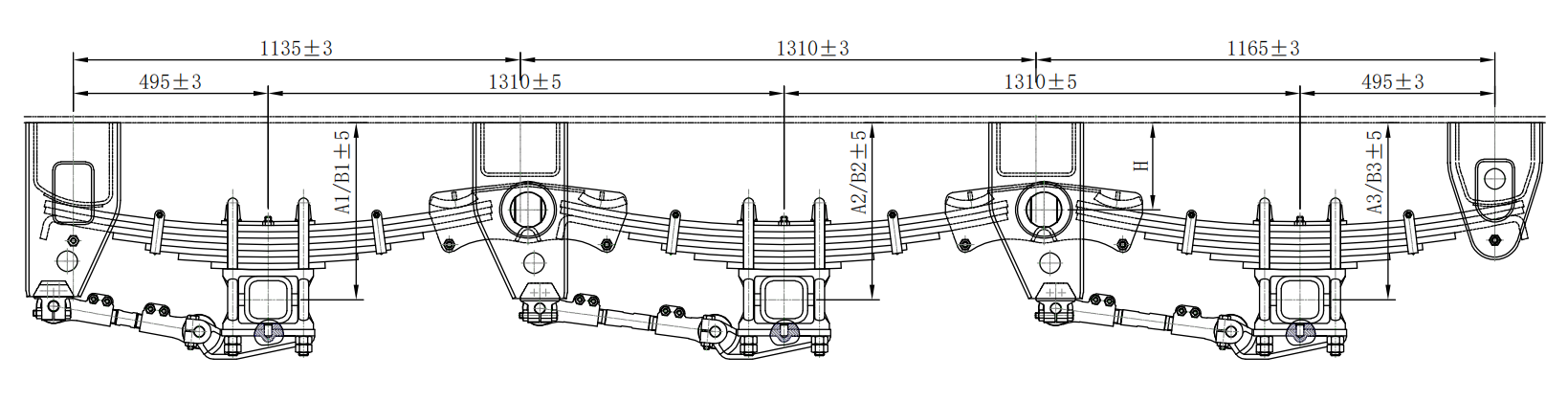

Suspensions WD88.03 TRI (3 axes)
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | A3 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA3185908801 | 1180 | 457 | 448 | 435 | 185 | 13 000 * 3 | FW880301A |
| WDA3225908801 | 1220 | 497 | 488 | 475 | 225 | 13 000 * 3 | FW880302A |
| WDA3255908801 | 1250 | 527 | 518 | 505 | 255 | 13 000 * 3 | FW880303A |
| WDA3166908801 | 1180 | 438 | 429 | 416 | 166 | 13 000 * 3 | FW880301B |
| WDA3206908801 | 1220 | 478 | 469 | 456 | 206 | 13 000 * 3 | FW880302B |
| WDA3236908801 | 1250 | 508 | 499 | 486 | 236 | 13 000 * 3 | FW880303B |
Noter:
(1) Demension \"A1, A2, A3 \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Spring à feuilles suggérées: 90 × 16 × 7 PCS

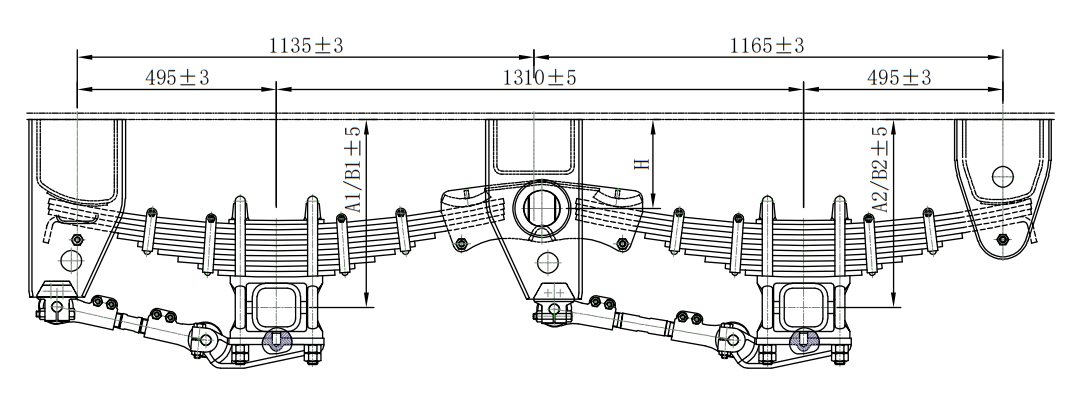

-WD86 TYPE Série de suspension lourde
Suspensions en tandem WD86.02
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA2183908601 | 1180 | 473 | 465 | 183 | 16 000 * 2 | FW860201A |
| WDA2223908601 | 1220 | 513 | 505 | 223 | 16 000 * 2 | FW860202A |
| WDA2253908601 | 1250 | 543 | 535 | 253 | 16 000 * 2 | FW860203A |
| WDA2164908601 | 1180 | 454 | 446 | 164 | 16 000 * 2 | FW860201B |
| WDA2204908601 | 1220 | 494 | 484 | 204 | 16 000 * 2 | FW860202B |
| WDA2234908601 | 1250 | 526 | 518 | 234 | 16 000 * 2 | FW860203B |

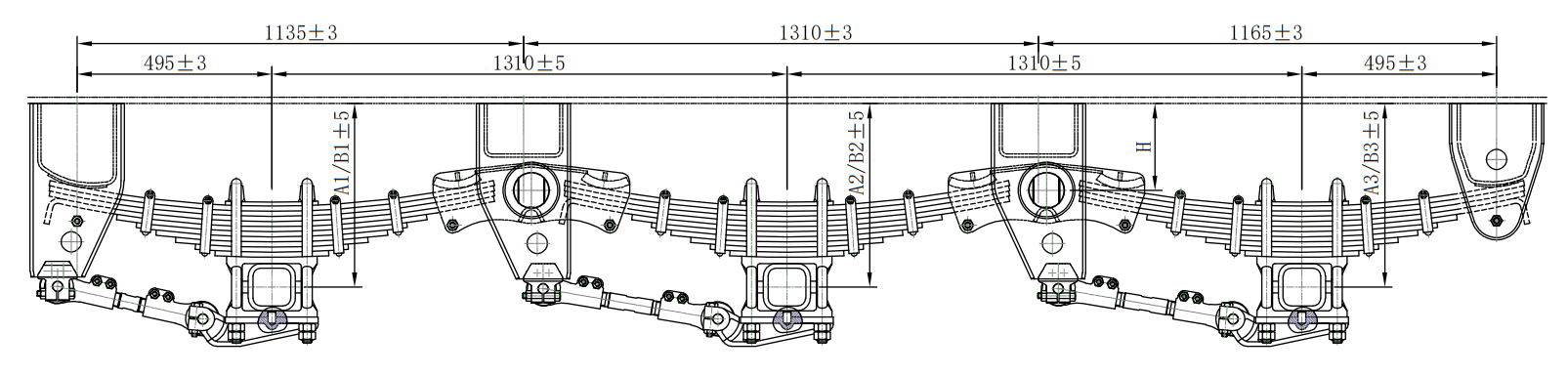

Suspensions WD86.03 TRI (3 axes)
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | A3 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA3183908601 | 1180 | 489 | 480 | 467 | 183 | 16 000 * 2 | FW860301A |
| WDA3223908601 | 1220 | 529 | 520 | 507 | 223 | 16 000 * 2 | FW860302A |
| WDA3253908601 | 1250 | 599 | 550 | 537 | 253 | 16 000 * 2 | FW860303A |
| WDA3164908601 | 1180 | 470 | 461 | 448 | 164 | 16 000 * 2 | FW860301B |
| WDA3204908601 | 1220 | 510 | 501 | 588 | 204 | 16 000 * 2 | FW860302B |
| WDA3234908601 | 1250 | 540 | 531 | 518 | 234 | 16 000 * 2 | FW860303B |
Noter:
(1) Demension \"A1, A2, A3 \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Spring à feuilles suggérées: 90 × 16 × 9 PCS
-WD86 TYPE Série de suspension sous-échantillonnée

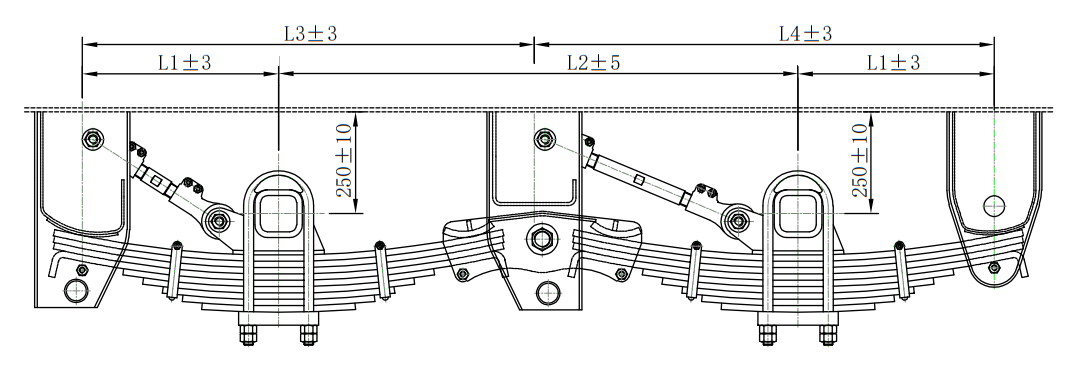

Suspensions sous-clôturées WD86.21
| Modèle | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Chargement d'essieu (kg) | Remplacement |
| WDA2250908602 | 495 | 1310 | 1135 | 1165 | 16 000 * 2 | FW86.2 / 1310/250 / BQ6 / 9 |
| WDA2250908603 | 495 | 1360 | 1160 | 1190 | 16 000 * 2 | FW86.2 / 1360/250 / BQ6 / 9 |

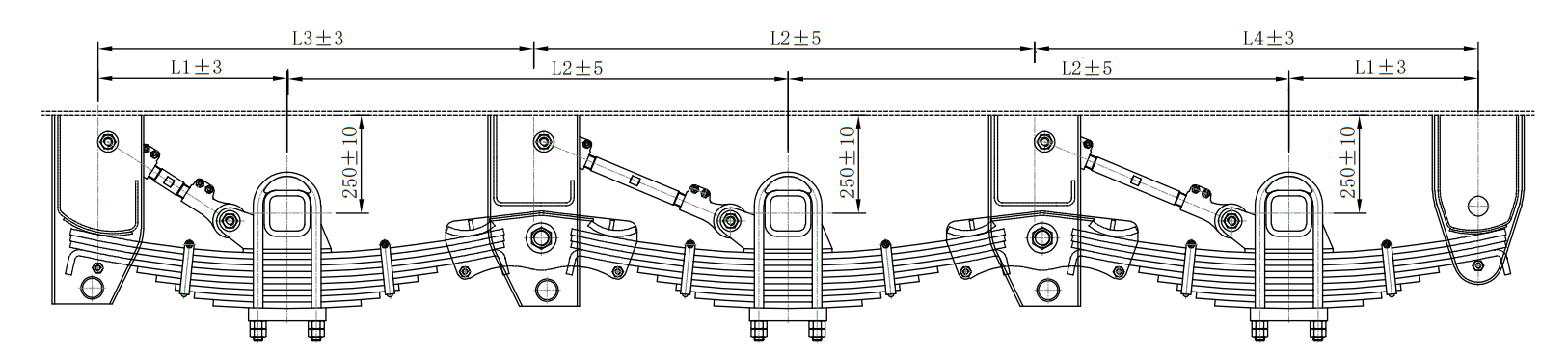

Suspensions sous-clôturées WD86.31
| Modèle | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Chargement d'essieu (kg) | Remplacement |
| WDA3250908602 | 495 | 1310 | 1135 | 1165 | 16 000 * 2 | FW86.3 / 1310/250 / BQ6 / 9 |
| WDA3250908603 | 495 | 1360 | 1160 | 1190 | 16 000 * 2 | FW86.3 / 1360/250 / BQ6 / 9 |
Noter:
(1) Convient pour les essieux ronds / carrés
(2) Spring à feuilles suggérées: 90 × 16 × 9 PCS

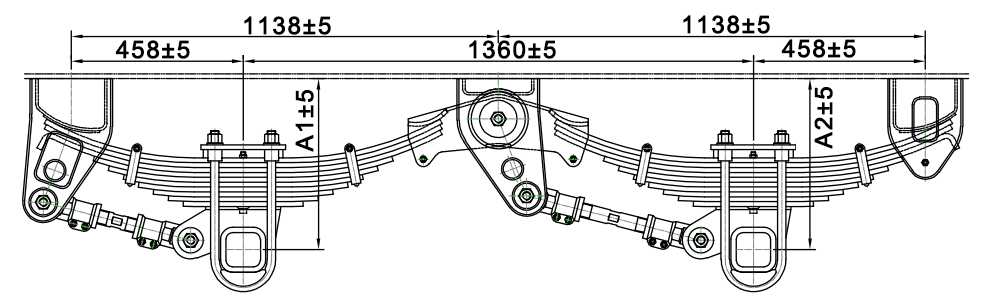

-WD68 TYPE Série de suspension d'estampage
Suspensions en tandem AR5 WD68.21
| Modèle | A1 (mm) | A2 (mm) | Chargement d'essieu (kg) | Remplacement |
| WDA2440756801 | 440 | 440 | 11 000 * 2 | FW68.21HHAR05 |
| WDA2415756801 | 415 | 415 | 11 000 * 2 | Fw68.21mmar05 |
| WDA2390756801 | 390 | 390 | 11 000 * 2 | FW68.21LAR05 |
| WDA2440756802 | 440 | 415 | 11 000 * 2 | FW68.21HMAR05 |
| WDA2415756802 | 415 | 390 | 11 000 * 2 | FW68.21Mlar05 |
Suspensions WD68.31 AR5 TRI (3 axe)
| Modèle | A1 (mm) | A2 (mm) | A3 (mm) | Chargement d'essieu (kg) | Remplacement |
| WDA3440756801 | 440 | 440 | 440 | 16 000 * 2 | FW68.31HHAR05 |
| WDA3415756801 | 415 | 415 | 415 | 16 000 * 2 | Fw68.31mmmar05 |
| WDA3390756801 | 390 | 390 | 390 | 16 000 * 2 | Fw68.31lllar05 |
| WDA3440756802 | 440 | 415 | 390 | 16 000 * 2 | Fw68.21hmlar05 |
Noter:
(1) Demension \"A1, A2, A3 \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Printemps à feuilles suggérées: 75 × 13 × 8 PCS

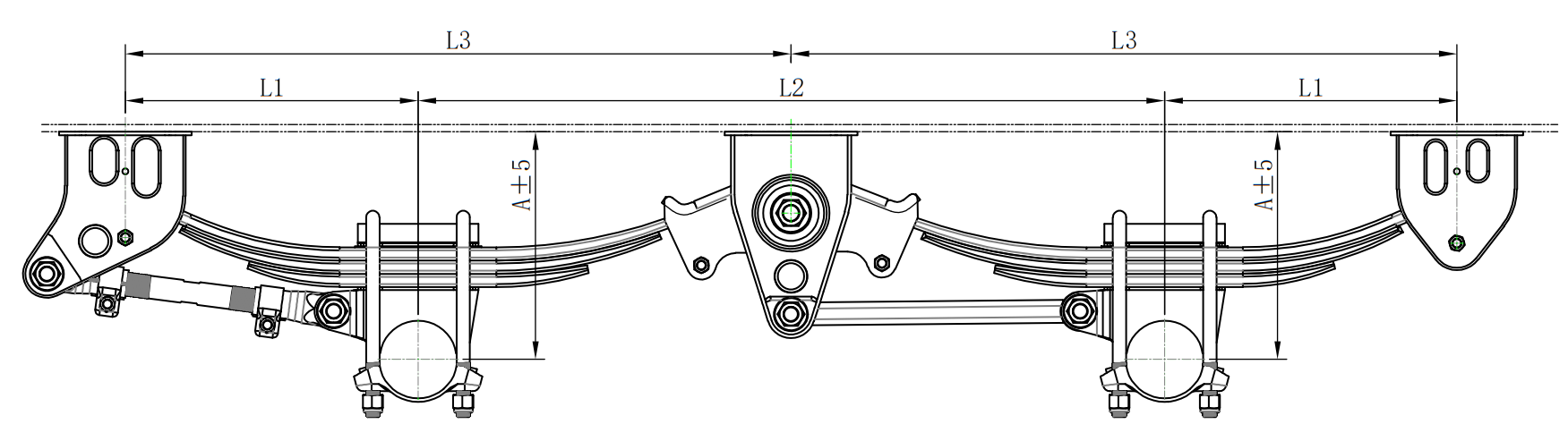

-WD66 TYPE Série de suspension légère
Suspensions sous-clôturées WD66.22 AR5 (2 axes)
| Modèle | A1 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Chargement d'essieu (kg) | Remplacement |
| WDA2390756601 | 390 | 482.5 | 1245 | 1105 | 10 000 * 2 | FW66.2 / 1245/390 / AR5 / 3L |
| WDA2415756601 | 415 | 482.5 | 1245 | 1105 | 10 000 * 2 | FW66.2 / 1245/390 / AR5 / 3L |
| WDA2440756601 | 440 | 482.5 | 1245 | 1105 | 10 000 * 2 | FW66.2 / 1245/390 / AR5 / 3L |
Noter:
(1) Demension \"A1, A2, A3 \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Spring à feuilles suggérées: 75 × 22 × 3 PCS

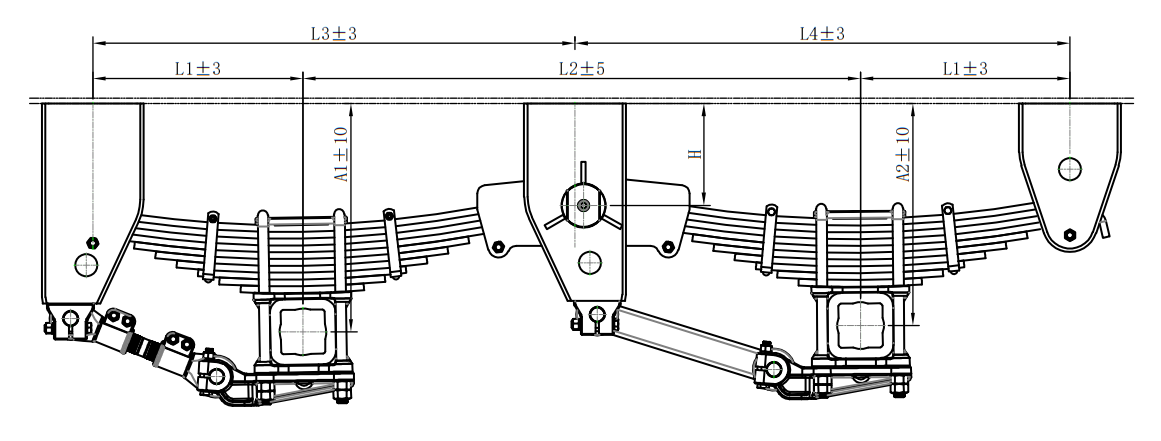

-WD20 Série de suspension lourde de type
Suspensions en tandem WD20.02
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA21831002001 | 1180 | 489 | 481 | 183 | 20 000 * 2 | FW200201A |
| WDA22231002001 | 1220 | 529 | 521 | 223 | 20 000 * 2 | FW200202A |
| WDA22531002001 | 1250 | 559 | 551 | 253 | 20 000 * 2 | FW200203A |
| WDA21641002001 | 1180 | 470 | 462 | 164 | 20 000 * 2 | FW200201B |
| WDA22041002001 | 1220 | 510 | 502 | 204 | 20 000 * 2 | FW200202B |
| WDA22341002001 | 1250 | 540 | 532 | 234 | 20 000 * 2 | FW200203B |
Suspensions Tri (3 axes) WD20.03
| Modèle | Hauteur de la plaque de remorquage (mm) | A1 (mm) | A2 (mm) | A3 (mm) | Hmm) | Chargement d'essieu (kg) | Remplacement |
| WDA31831002001 | 1180 | 505 | 496 | 483 | 183 | 20 000 * 2 | FW200301A |
| WDA32231002001 | 1220 | 545 | 536 | 523 | 223 | 20 000 * 2 | FW200302A |
| WDA32531002001 | 1250 | 575 | 566 | 553 | 253 | 20 000 * 2 | FW200303A |
| WDA31641002001 | 1180 | 486 | 477 | 464 | 164 | 20 000 * 2 | FW200301B |
| WDA32041002001 | 1220 | 526 | 517 | 504 | 204 | 20 000 * 2 | FW200302B |
| WDA32341002001 | 1250 | 556 | 547 | 534 | 234 | 20 000 * 2 | FW200303B |
Noter:
(1) Demension \"A1, A2, A3 \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Printemps à feuilles suggérées: 100 × 16 × 10 PCS

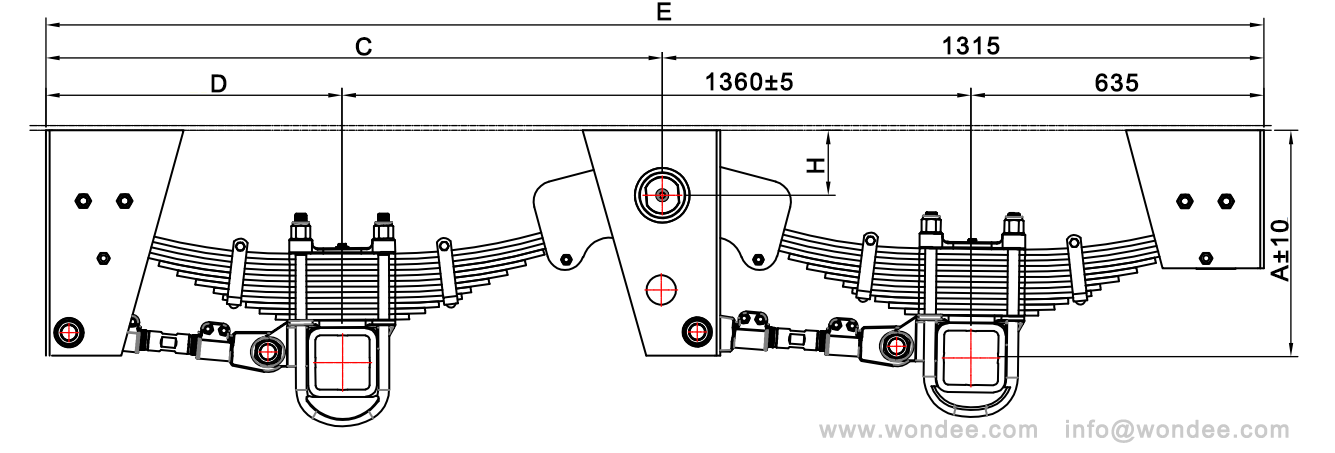

Série de suspension de type allemande (type BPW)
Suspensions en tandem WDGB02
| Modèle | Hmm) | A (mm) | C (mm) | D (mm) | E (mm) | Ressort à lames |
| WDGB21551001201 | 155 | 490 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGB21551001401 | 155 | 514 | 1295 | 615 | 2610 | 100 × 12 × 14 |
Suspensions WDGB03 TRI (3 axe)
| Modèle | Hmm) | A (mm) | C (mm) | D (mm) | E (mm) | Ressort à lames |
| WDGB31551001201 | 155 | 490 | 1295 | 615 | 3970 | 100 × 12 × 12 |
| WDGB31551001401 | 155 | 514 | 1295 | 615 | 3970 | 100 × 12 × 14 |
Noter:
(1) démission \"A \": Undeden
(2) Convient pour les essieux ronds / carrés
(3) Printemps à feuilles suggérées: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS
Série de suspension de type allemande (type SAF)

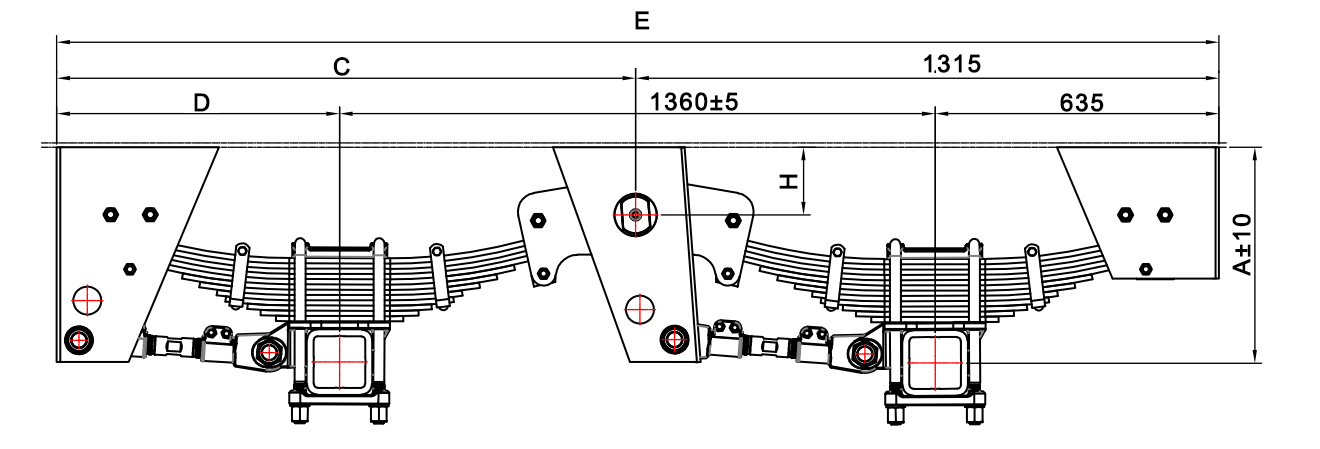

Suspensions en tandem WDGS02
| Modèle | Hmm) | A (mm) | C (mm) | D (mm) | E (mm) | Ressort à lames |
| WDGS21551001201 | 155 | 500 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGS21551001401 | 155 | 524 | 1295 | 615 | 2610 | 100 × 12 × 14 |

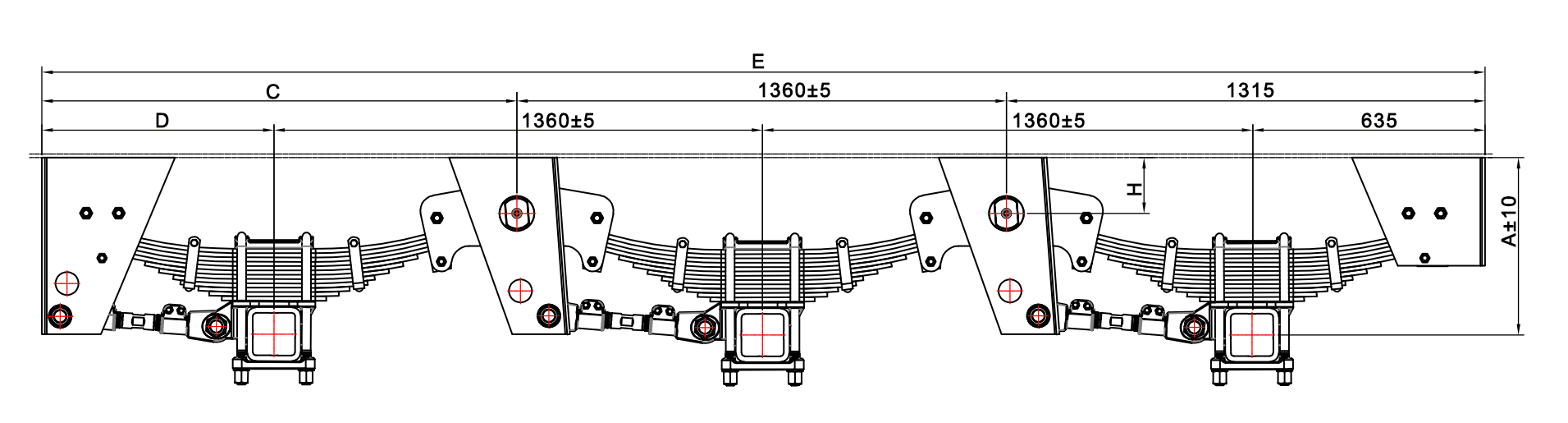

Suspensions WDGS03 TRI (3 axe)
| Modèle | Hmm) | A (mm) | C (mm) | D (mm) | E (mm) | Ressort à lames |
| WDGS21551001201 | 155 | 500 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGS21551001401 | 155 | 524 | 1295 | 615 | 2610 | 100 × 12 × 14 |
Noter:
(1) Demension \"A \": Undeden; Remarque:
(2) Convient pour les essieux ronds / carrés
(3) Printemps à feuilles suggérées: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS
Production
Ateliers des suspensions de semi-remorques Wondee Autoparts:
(Ateliers de matières premières, ateliers de composants, ateliers de traitement des suspensions mécaniques, semi-remorques SuspensionAteliers d'assemblage, ligne de peinture)
Processus et équipementdes suspensions de semi-remorques Wondee Autoparts:
(1. Matière de plaque d'acier → 2. Plaque en acier CNC Automatique Couper → 3. Punchères Punching → 4. Formation des cintres → 5.Soudage des cintres→ 6. Soupchable (A&B) Soudage → 7. CHAPPORT → 8. Peinture → 9. Marquage au laser → 10. Assemblage → 11. Emballage → 12. Entrepôt)
Produits et logistique des suspensions de semi-remorques Wondee Autoparts:
(Production finale de suspension mécanique, cintres de suspension, composants des suspensions de semi-remorques, entreposage de suspension, emballage de suspension, chargement de contenant de suspension de remorque)
Autres types des suspensions de semi-remorques Wondee Autoparts:
(Suspension mécanique de type BPW en Allemagne, Suspension mécanique de type SAF en Allemagne, suspension de type Fuwa américain avec faisceau carré, Suspension de type sous-clanque américaine Fuwa avec poutre carrée, Suspension de type fuwa américain avec poutre ronde,Suspension de type sous -luming américain Fuwa avec poutre ronde)
Autres types des suspensions de semi-remorques Wondee Autoparts:
(Suspension de type coulée yte, suspension de type coulée ROR, suspension de type Henred Fruehauf, suspension de remorque agricole)
Composants
Composants et pièces de rechangedes suspensions de semi-remorques Wondee Autoparts:
(Cintres de police, cintres du milieu, cintres arrière, égaliseurs de la supposition, épingles d'égaliseur, ressorts à feuilles, couples fixes, couples réglables, U-BOLTS, etc.)
Outre la remorquesuspensions mécaniques, Wondee Autoparts fournit également différents types de composants semi-remorques comme ci-dessous:
