Suspension mécanique robuste à 2 essieux et 3 essieux de type allemand pour semi-remorques et camions

  • Plus de 20 ans d'expérience en production (depuis 1999)
  • ExécutionIATF 16949-2016
  • ExécutionISO 9001-2015
  • Tests de qualité parUn laboratoire indépendant
  • Garantie:18 mois depuis la date d'expédition
  • Volume des ventes (ensembles):Plus de 50 000
  • 95% +pièces autoproduites
  • Soudage par automatiqueRobots / lignes CNC
  • Taux de réclamation de qualité:moins de 0,1%
  • 98%délais de livraison respectés
État de disponibilité:

Applications

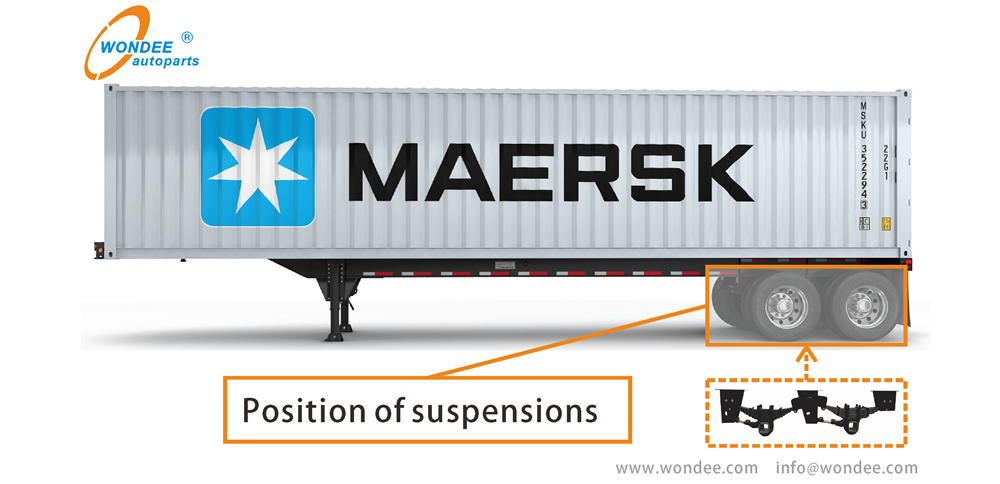

Application de suspension

Une suspension de semi-remorque est une partie importante reliant le dispositif de déplacement et le cadre de la semi-remorque.


Toutes les forces sont toutes transmises par le système de suspension. Et la suspension réduit l'impact des routes sévères sur le véhicule, joue un effet d'absorption des chocs et améliore le confort de conduite du véhicule.


Les suspensions de semi-remorque sont largement appliquées sur les remorques squelettiques, les remorques à basse-lit, les remorques à plateau, les remorques à décharge, les remorques de transport automobile, les remorques de réservoir d'huile, les remorques de fourgonnette, les remorques complètes, les remorques de transport en bois, les véhicules agricoles, etc. Suspensions de la série allemande, Suspensions de la série américaine, série de suspensions Bogie / Boogie, série de suspensions aériennes, série de suspensions rigides, suspensions York, suspensions ROR, suspensions Henred, suspensions semi-remorques, suspensions de remorques et séries agricoles, etc.


Pour en savoir plus surWondeeProjet de suspensions, Cliquez s'il vous plait:


projet de suspension

Caractéristiques


Système de gestion QCImplémentation de l'IATF 16949-2016
Système de gestion de la qualité des servicesMise en œuvre de l'ISO 9001-2015
garantie18 mois depuis la date d'expédition
Des tests de qualité ont réussiUn laboratoire indépendant en Chine
Matière première pour les suspensionsLe Q235 des top-3 aciériques chinois peut atteindre une durée de vie plus longue sous des charges plus élevées
Plaque d'acier coupant parMachines de coupe plasma CNC
Appuyez sur la formation deMachines de presse hydrauliques de 40 à 800 tonnes avec des centaines de moules de précision
Soudage de cintre parRobots / lignes de soudage CNC automatiques avec des centaines d'outils de luminaire précis
Lisse surface deGrenaillage
Peinture deLigne de revêtement automatique
Produisant des ressorts à feuilles et des pièces de coulée parNous-mêmes pour nous assurer que le délai et la qualité sont sous contrôle
Buissons d'égaliseurUtiliser des métaux coniques ou en métal en poudre sans grains pour être plus durable
Buissons de brasUtiliser des caoutchouc naturels pour être plus durable
Vis de bras réglables parTraitement anti-rust galvanisé
Ensembles de sortie annuellePlus de 50 000
Marché à l'étranger30+ pays (Austaulia, Polland, Russie, Brésil, Mexique, Thaïlande, Malaisie, Singapour, Vietnam, Philippines, Indonésie, Bolivie, Argentine, Chili, Pérou, Guatemala, Panama, Égypte, Afrique du Sud, Nigéria, Tanzanie, etc. )
Clients (à l'étranger)100+
Superficie (mètres carrés)18 000+
Nombre d'équipements (ensembles)200+
Employés120+
Ingénieurs12+
Certificats disponiblesCOC, PVOC, CIQ, SONCAP, C / O, FORME E, FORME A.


Informations complètes sur les suspensions:

Types de suspensionSuspensions de la série allemande, Suspensions de la série américaine, série de suspensions Bogie / Boogie, série de suspensions aériennes, série de suspensions rigides, suspensions York, suspensions ROR, suspensions Henred, suspensions semi-remorques, suspensions de remorques et séries agricoles, etc.
Marques interchangeables

Suspensions de BPW, suspension FUWA, suspensions de York, suspensions ROR, suspensions Henred.

ReplacementsFW880201A, FW880202A, FW880203A, FW880201B, FW880202B, FW880203B, FW880301A, FW880302A, FW880303A, FW880301B, FW880302B, FW880303B, FW860201A, FW860202A, FW860203A, FW860201B, FW860202B, FW860203B, FW860301A, FW860302A, FW860303A, FW860301B, FW860302B, FW860303B, FW86. 2/1310/250 / BQ6 / 9, FW86.2 / 1360/250 / BQ6 / 9, FW86.3 / 1310/250 / BQ6 / 9, FW86.3 / 1360/250 / BQ6 / 9.
Quantité d'essieux installés, y comprisSuspensions à 1 axe, suspensions à 2 axes, suspensions à 3 axes, suspensions à 4 axes, etc.
Position des essieux installés, y comprisSuspensions superlung et sous-lung
Type de poutres d'essieu installées, y comprisSuspensions de faisceau carré et rond
Épaisseur6 mm, 8 mm, 10 mm
Épaisseur d'égalité8 mm, 10 mm, 12 mm
Diamètre de la broche d'égaliseur50 mm, 60 mm, 70 mm
Axe (goupille de bras de couple) diamètre28 mm, 36 mm
Buissons de brasCaoutchouc naturel, bagues composites, caoutchouc d'uréthane, caoutchouc utilisé, etc.
Ressorts à feuillesFeuilles 90x16x7, feuilles 90x16x9, feuilles 100x16x10, feuilles 100x12x12, feuilles 100x12x14, feuilles 100x14x12, feuilles 75x13x8, feuilles 75x13x9, 75x14x8, 75x14x9 feuilles, etc.
CouleursRouge, noir, gris, bleu, etc.
Pièces / composants en optionCintres avant, cintres arrière, cintres centraux, égaliseurs, épingles d'égaliseur, égaliseur Buissons, supports, sièges d'essieu, axisses, buissons, ressorts à feuilles, boulons en U, boulons, bras fixes, bras réglables, espaceurs de cintre, plaques de renforcement, supports de renforcement pour égaliseurs, etc.
Emballer* 30 ensembles ~ 35 ensembles de suspensions avec des ressorts à feuilles dans un conteneur de 20 pieds;

* 60 ensembles ~ 70 ensembles de suspensions sans ressort de feuille dans un conteneur de 20 pieds;

* Charge mélangée avec d'autres pièces de remorque.

Normes mises en œuvreIATF 16949-2016, ISO 9001-2015.
PaiementTT, LC, DP.
Délai de mise en œuvreEnviron 10 ~ 15 jours ouvrables
MOQ1 jeu

Paramètres

Série de suspension de type allemande (type BPW)

Suspension de type BPW 2 à 2 axes


Suspensions en tandem WDGB02

Modèle Hmm) A (mm) C (mm) D (mm) E (mm) Ressort à lames
WDGB21551001201 155 490 1295 615 2610 100 × 12 × 12
WDGB21551001401 155 514 1295 615 2610 100 × 12 × 14


Suspension de type BPW à 3 axes


Suspensions WDGB03 TRI (3 axe)

Modèle Hmm) A (mm) C (mm) D (mm) E (mm) Ressort à lames
WDGB31551001201 155 490 1295 615 3970 100 × 12 × 12
WDGB31551001401 155 514 1295 615 3970 100 × 12 × 14

Noter:

(1) démission \"A \": Undeden

(2) Convient pour les essieux ronds / carrés

(3) Printemps à feuilles suggérées: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS

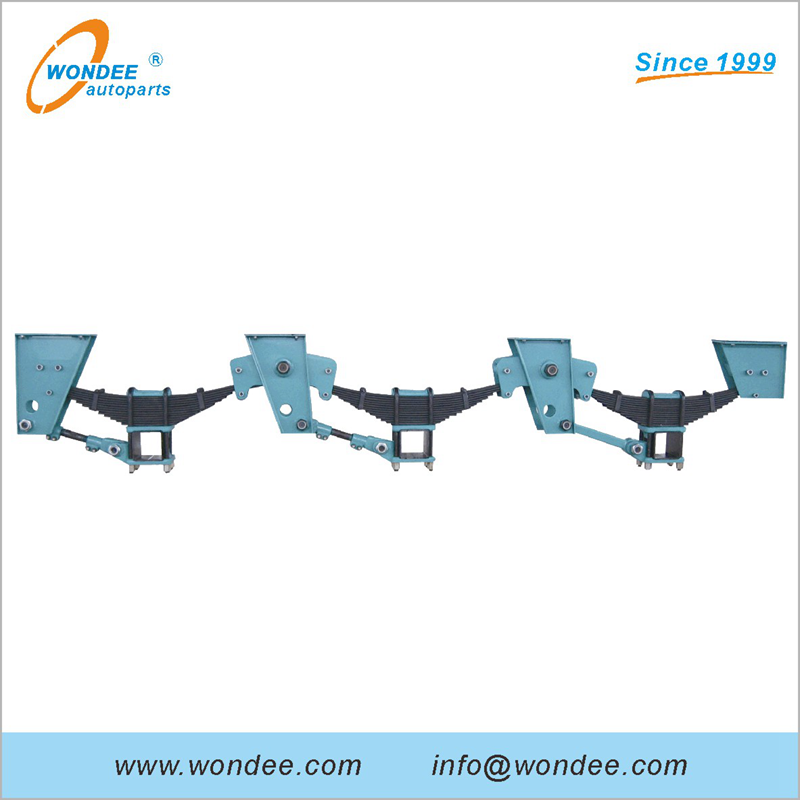

Série de suspension de type allemande (type SAF)


Suspension à 2 axe SAF


Suspensions en tandem WDGS02

Modèle Hmm) A (mm) C (mm) D (mm) E (mm) Ressort à lames
WDGS21551001201 155 500 1295 615 2610 100 × 12 × 12
WDGS21551001401 155 524 1295 615 2610 100 × 12 × 14


Suspension à l'axe SAF-3


Suspensions WDGS03 TRI (3 axe)

Modèle Hmm) A (mm) C (mm) D (mm) E (mm) Ressort à lames
WDGS21551001201 155 500 1295 615 2610 100 × 12 × 12
WDGS21551001401 155 524 1295 615 2610 100 × 12 × 14

Noter:

(1) Demension \"A \": Undeden; Remarque:

(2) Convient pour les essieux ronds / carrés

(3) Printemps à feuilles suggérées: 100 × 12 × 12 PC, 100 × 14 × 12 PC, 100 × 12 × 14 PCS


American TSérie de suspension YPE


-WD88 TYPE SUSPENSE Série

Suspension mécanique-wd88-02


Suspensions en tandem WD88.02

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm) A2 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA2183908801 1180 441 433 183 13 000 * 2 FW880201A
WDA2223908801 1220 481 473 223 13 000 * 2 FW880202A
WDA2253908801 1250 511 503 253 13 000 * 2 FW880203A
WDA2164908801 1180 422 414 164 13 000 * 2 FW880201B
WDA2204908801 1220 462 454 204 13 000 * 2 FW880202B
WDA2234908801 1250 492 484 234 13 000 * 2 FW880203B



Suspension mécanique-wd88-03

Suspensions WD88.03 TRI (3 axes)

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm) A2 (mm) A3 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA3185908801 1180 457 448 435 185 13 000 * 3 FW880301A
WDA3225908801 1220 497 488 475 225 13 000 * 3 FW880302A
WDA3255908801 1250 527 518 505 255 13 000 * 3 FW880303A
WDA3166908801 1180 438 429 416 166 13 000 * 3 FW880301B
WDA3206908801 1220 478 469 456 206 13 000 * 3 FW880302B
WDA3236908801 1250 508 499 486 236 13 000 * 3 FW880303B

Noter:

(1) Demension \"A1, A2, A3 \": Undeden

(2) Convient pour les essieux ronds / carrés

(3) Spring à feuilles suggérées: 90 × 16 × 7 PCS


-WD86 TYPE Série de suspension lourde

Suspension mécanique-wd86-02

Suspensions en tandem WD86.02

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm) A2 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA2183908601 1180 473 465 183 16 000 * 2 FW860201A
WDA2223908601 1220 513 505 223 16 000 * 2 FW860202A
WDA2253908601 1250 543 535 253 16 000 * 2 FW860203A
WDA2164908601 1180 454 446 164 16 000 * 2 FW860201B
WDA2204908601 1220 494 484 204 16 000 * 2 FW860202B
WDA2234908601 1250 526 518 234 16 000 * 2 FW860203B



Suspension mécanique-wd86-03

Suspensions WD86.03 TRI (3 axes)

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm)

A2

 (mm)

A3 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA3183908601 1180 489 480 467 183 16 000 * 2 FW860301A
WDA3223908601 1220 529 520 507 223 16 000 * 2 FW860302A
WDA3253908601 1250 599 550 537 253 16 000 * 2 FW860303A
WDA3164908601 1180 470 461 448 164 16 000 * 2 FW860301B
WDA3204908601 1220 510 501 588 204 16 000 * 2 FW860302B
WDA3234908601 1250 540 531 518 234 16 000 * 2 FW860303B

Noter:

(1) Demension \"A1, A2, A3 \": Undeden

(2) Convient pour les essieux ronds / carrés

(3) Spring à feuilles suggérées: 90 × 16 × 9 PCS


-WD86 TYPE Série de suspension sous-échantillonnée

Suspension mécanique-wd86-02-fonderslung

Suspensions sous-clôturées WD86.21

Modèle L1 (mm) L2 (mm) L3 (mm) L4 (mm) Chargement d'essieu (kg) Remplacement
WDA2250908602 495 1310 1135 1165 16 000 * 2 FW86.2 / 1310/250 / BQ6 / 9
WDA2250908603 495 1360 1160 1190 16 000 * 2 FW86.2 / 1360/250 / BQ6 / 9


Suspension mécanique-wd86-03-fonderslung

Suspensions sous-clôturées WD86.31

Modèle L1 (mm) L2 (mm) L3 (mm) L4 (mm) Chargement d'essieu (kg) Remplacement
WDA3250908602 495 1310 1135 1165 16 000 * 2 FW86.3 / 1310/250 / BQ6 / 9
WDA3250908603 495 1360 1160 1190 16 000 * 2 FW86.3 / 1360/250 / BQ6 / 9

Noter:

(1) Convient pour les essieux ronds / carrés

(2) Spring à feuilles suggérées: 90 × 16 × 9 PCS


-WD68 TYPE Série de suspension d'estampage

Suspension mécanique-wd68-02


Suspensions en tandem AR5 WD68.21

Modèle A1 (mm) A2 (mm) Chargement d'essieu (kg) Remplacement
WDA2440756801 440 440 11 000 * 2 FW68.21HHAR05
WDA2415756801 415 415 11 000 * 2 Fw68.21mmar05
WDA2390756801 390 390 11 000 * 2 FW68.21LAR05
WDA2440756802 440 415 11 000 * 2 FW68.21HMAR05
WDA2415756802 415 390 11 000 * 2 FW68.21Mlar05



Suspension mécanique-wd68-03


Suspensions WD68.31 AR5 TRI (3 axe)

Modèle A1 (mm) A2 (mm) A3 (mm) Chargement d'essieu (kg) Remplacement
WDA3440756801 440 440 440 16 000 * 2 FW68.31HHAR05
WDA3415756801 415 415 415 16 000 * 2 Fw68.31mmmar05
WDA3390756801 390 390 390 16 000 * 2 Fw68.31lllar05
WDA3440756802 440 415 390 16 000 * 2 Fw68.21hmlar05

Noter:

(1) Demension \"A1, A2, A3 \": Undeden

(2) Convient pour les essieux ronds / carrés

(3) Printemps à feuilles suggérées: 75 × 13 × 8 PCS


-WD66 TYPE Série de suspension légère

Suspension mécanique-wd66-02


Suspensions sous-clôturées WD66.22 AR5 (2 axes)

Modèle A1 (mm) L1 (mm) L2 (mm) L3 (mm) Chargement d'essieu (kg) Remplacement
WDA2390756601 390 482.5 1245 1105 10 000 * 2 FW66.2 / 1245/390 / AR5 / 3L
WDA2415756601 415 482.5 1245 1105 10 000 * 2 FW66.2 / 1245/390 / AR5 / 3L
WDA2440756601 440 482.5 1245 1105 10 000 * 2 FW66.2 / 1245/390 / AR5 / 3L

Noter:

(1) Demension \"A1, A2, A3 \": Undeden

(2) Convient pour les essieux ronds / carrés

(3) Spring à feuilles suggérées: 75 × 22 × 3 PCS


-WD20 Série de suspension lourde de type

Suspension mécanique-WD202

Suspensions en tandem WD20.02

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm) A2 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA21831002001 1180 489 481 183 20 000 * 2 FW200201A
WDA22231002001 1220 529 521 223 20 000 * 2 FW200202A
WDA22531002001 1250 559 551 253 20 000 * 2 FW200203A
WDA21641002001 1180 470 462 164 20 000 * 2 FW200201B
WDA22041002001 1220 510 502 204 20 000 * 2 FW200202B
WDA22341002001 1250 540 532 234 20 000 * 2 FW200203B

Suspension mécanique-WD203


Suspensions Tri (3 axes) WD20.03

Modèle Hauteur de la plaque de remorquage (mm) A1 (mm) A2 (mm) A3 (mm) Hmm) Chargement d'essieu (kg) Remplacement
WDA31831002001 1180 505 496 483 183 20 000 * 2 FW200301A
WDA32231002001 1220 545 536 523 223 20 000 * 2 FW200302A
WDA32531002001 1250 575 566 553 253 20 000 * 2 FW200303A
WDA31641002001 1180 486 477 464 164 20 000 * 2 FW200301B
WDA32041002001 1220 526 517 504 204 20 000 * 2 FW200302B
WDA32341002001 1250 556 547 534 234 20 000 * 2 FW200303B

Noter:

(1) Demension \"A1, A2, A3 \": Undeden

(2) Convient pour les essieux ronds / carrés
(3) Printemps à feuilles suggérées: 100 × 16 × 10 PCS

Production

Ateliers des suspensions de semi-remorques Wondee Autoparts:

Ateliers de suspension de remorque Wondee

(Ateliers de matières premières, ateliers de composants, ateliers de traitement des suspensions mécaniques, semi-remorques SuspensionAteliers d'assemblage, ligne de peinture)


Processus et équipement
des suspensions de semi-remorques Wondee Autoparts:


Traitement de suspension de la remorque Wondee

(1. Matière de plaque d'acier → 2. Plaque en acier CNC Automatique Couper → 3. Punchères Punching → 4. Formation des cintres → 5.Soudage des cintres→ 6. Soupchable (A&B) Soudage → 7. CHAPPORT → 8. Peinture → 9. Marquage au laser → 10. Assemblage → 11. Emballage → 12. Entrepôt)


Produits et logistique des suspensions de semi-remorques Wondee Autoparts:

Produits de suspension de remorque Wondee et entreposage

(Production finale de suspension mécanique, cintres de suspension, composants des suspensions de semi-remorques, entreposage de suspension, emballage de suspension, chargement de contenant de suspension de remorque)


Autres types des suspensions de semi-remorques Wondee Autoparts:

Gamme de suspension de remorque Wondee (1)

(Suspension mécanique de type BPW en Allemagne, Suspension mécanique de type SAF en Allemagne, suspension de type Fuwa américain avec faisceau carré, Suspension de type sous-clanque américaine Fuwa avec poutre carrée, Suspension de type fuwa américain avec poutre ronde,Suspension de type sous -luming américain Fuwa avec poutre ronde)


Autres types des suspensions de semi-remorques Wondee Autoparts:

Gamme de suspension de remorque Wondee (2)

(Suspension de type coulée yte, suspension de type coulée ROR, suspension de type Henred Fruehauf, suspension de remorque agricole)

Composants

Composants et pièces de rechangedes suspensions de semi-remorques Wondee Autoparts:

Composants de la suspension de remorque Wondee

(Cintres de police, cintres du milieu, cintres arrière, égaliseurs de la supposition, épingles d'égaliseur, ressorts à feuilles, couples fixes, couples réglables, U-BOLTS, etc.)


Outre la remorquesuspensions mécaniques, Wondee Autoparts fournit également différents types de composants semi-remorques comme ci-dessous:



sur:
En vertu d'un:

Quartier général

Xinhe Industrial Park, Xiamen, Fujian, Chine 361006

DES PRODUITS

RESSOURCES

ENTREPRISE

Étiquettes chaudes

Copyrignt @ 2021 XIAMEN WONDEE AUTOPARTS CO., LTD. All Rights Reserved | Friendly Links: www.wondee.com | www.wondeetrailerparts.com
