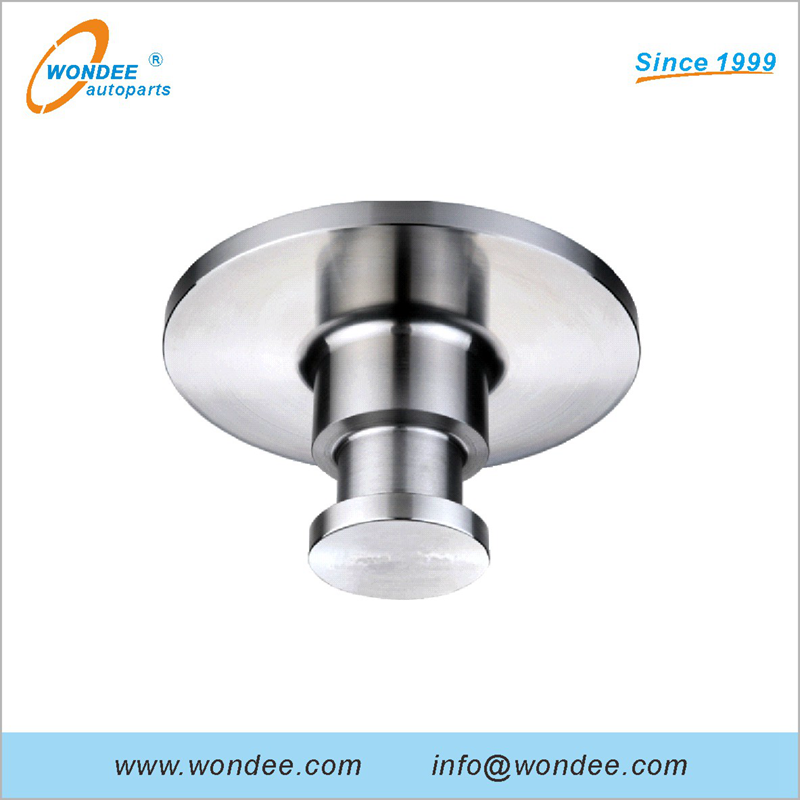

Goupille d'attelage soudée de 2/3,5 pouces 50/90 mm pour semi-remorques, camions et tracteurs à usage intensif

Plus de 20 ans d'expériences (depuis 1999)
ExécutionIATF 16949-2016
ExécutionISO 9001-2015
Tests de qualité par un indépendantlaboratoire
Garantie:18 moisDepuis la date d'expédition
Traitement thermique: en durci à l'aide d'un processus éteint et tempéré, qui produit une dureté de surface de302-363 BHN.
Normes techniques: GB / T4606-2006, ISO337: 1981, GB / T4607-2006, ISO 4086: 2001
Volume des ventes (unités):120 000+par an
Matière première:40cr
État de disponibilité:

Application

Application de la broche King


La fonction de King Pin est d'engager le semi-remorque à la cinquième roue. La broche King est le composant le plus critique utilisé dans le transfert de charge de semi-remorque.

Le couplage se compose d'une épingle à pingle, d'une broche verticale verticale de 2-3 + 1⁄2 pouce de diamètre (50,8 ou 88,9 mm) en bas du bas de la semi-remorque, et un dispositif de couplage en forme de fer à cheval appelé une cinquième roue à l'arrière du véhicule de remorquage. Au fur et à mesure que le camion connecté tourne, la surface orientée vers le bas de la semi-remorque (avec la cheville ouvrière au centre) tourne contre la surface orientée vers le haut de la cinquième roue fixe, qui ne tourne pas.

Adaptateur de pivots pour coupler un pivot 2 \"sur une cinquième roue de 3½ \"

• Idéal pour le shunt de différents tracteurs semi-remorques

• La valeur D du 2 \"Kingpin reste inchangée

• Important:

L'adaptateur convient uniquement à une utilisation temporaire sur les sites privés, par ex. sur des terrains de parc non public ou pour de courtes traces de remorquage.

Fonctionnalités

Système de gestion de la qualité automobileImplémentation de l'IATF16949-2016
Système de gestion de la qualité (services)Implémentation d'ISO9001-2015
Normes techniquesGB / T 4606-2006, ISO 337: 1981, GB / T4607-2006, ISO 4086: 2001, GB / T15088-2009, b / t31883-2015
garantie18 mois depuis la date d'expédition
Matière première40CR, un acier à faible alliage propre avec une composition chimique stable
Traitement thermiqueEn durci en utilisant un processus éteint et tempéré, qui produit une dureté de surface de 302-363 BHN.
Se rallierÀ la dureté ci-dessus, le matériel aura environ 150 000 p.s.i. Force ultime et 115 000 p.s.i. Force d'élasticité.
Résistance à l'impact et aux articlesLe processus d'alliage et de traitement thermique élevé fournit un bon équilibre entre la dureté (résistance à l'usure) et la bêtise faible (bonne résistance à l'impact).
Assurance qualitéLa propreté métallurgique rigide et les normes de qualité, notamment:
   - 100% test de dureté Brinell.
   - 100% d'inspection de particules magnétiques.
   - Tests ultrasoniques à 100% (MS105, resserré C = 0).
EntretienUne fois la plaque de rétention installée, le pivot peut être facilement remplacé en quelques minutes en retirant simplement les boulons de montage. Les boulons doivent être serrés et correctement inversés. Pour des raisons de sécurité, les boulons ne doivent être serrés et incendiés qu'une seule fois. S'ils sont supprimés, ils doivent être remplacés.
GraisseUne graisse spéciale efficace élevée est utilisée pour assurer un bon effet de lubrification dans divers environnements de travail et prolonger la durée de vie.
Volume des ventes (unités)120 000+ par an
Marché à l'étranger30+ pays (Thaïlande, Austaulia, Russie, Brésil, Mexique, Malaisie, Philippines, Singapour, Indonésie, Arabie saoudite, Émirats arabes unis, Irak, Jordanie, Afrique du Sud, Nigéria, Tanzanie, Cameroun, Gabon, etc.)
Clients (à l'étranger)40+
Superficie (mètres carrés)25 000+
Nombre d'équipements (ensembles)200+
Des employés100+
Ingénieurs6
Certificats disponiblesFORME E, FORME A, COC, BV, SGS, SASO


Informations complètes des épingles royales:


SérieForgeage en acier des champignons
Soudage
Boulonnage
Taille2 \", 3,5 \" ou 50 mm, 90 mm
Capacité 2 \"(50 mm) verrouillage de la broche roi
   Valeur d
Charge verticale de 20 000 kg
Poids de combinaison brut de 65 000 kg
D-valeur 152 kN u-valeur 20 tonnes
Capacité 3.5 \"(90 mm) Lock Pin King
   Valeur d
Charge verticale de 30 000 kg
80 000 kg de poids brut
D-valeur 200 kN u-valeur 30 tonnes
D-Value (KN)108, 152, 174, 200, 240
Plaque de protection épaisseur (mm)8, 10, 12, 16
ApplicationSemi-remorques lourds, camions et tracteurs standard, véhicules légers, affection sur la route multiple
Marques interchangeablesJost King Pins, Fuwa King Pins, etc.
ReplacementsJost Type Mushroom Steel forgeging KZ-T2, KZ-T3, KZ-T4, KZ-T5
Boulon de type Jost dans KZ 1007, KZ 1008, KZ 1010, KZ 1012,
KPEW208, KPEW210, KPAW9010, KPAW9012, KPAW9010, KPAW9010, KPAW9010
Bolt-in de type Fuwa KPAB208. KPAB210, KPAB212, KPAB216, KPAB9008, KPAB9010, KPAB9012, KPAB9016
Holland Type KZ 108, 117, 119, 491, KZ 600, 601, 602, 630, KZ 052, KZ 604, KZ Type 64, KZ Type 65, KZ 603, KZ 170, 241, 304, KZ 605, 606, 607 , KZ Type 63, KZ Type 66, KZ Type 67, Adaptateur de pointe à king 2 \"à 3½ \"
CouleursArgent, noir ou autre couleur selon l'exigence
Normes mises en œuvreIATF 16949, ISO9001-2015, GB / T 4606, GB / T 4607
Trimestre de paiementTT, LC, DP
Délai de mise en œuvreEnviron 15 ~ 25 jours ouvrables
MOQ20 PCS
SélectionLa valeur D et l'épaisseur de la plaque de soudage sont deux considérations pour faire une sélection de broches roi pour une conception de semi-remorque. La valeur D réelle de la broche roi sélectionnée doit être plus grande que la valeur D calculée. Déterminez ensuite l'épaisseur de la plaque de dérapage.
InstallationLe soudage sur un support de canal pour la broche King de soudage de 2 pouces doit être supérieur à 110 mm entre les soudures.
OpérationLe fonctionnement de la semi-remorque provoquera une usure normale sur le King Pin, en raison de l'abrasion. Voici les limites de l'usure admissible:
2 \"Pin King: A ≧ 49 mm, b ≧ 71 mm 3,5 \" Pin de roi C ≧ 86 mm, D ≧ 112 mm


Paramètres

Pin de roi (7)

2 pouces / 50 # soudé  Type Pin King:

Article Non. Taille de la broche roi Valeur d Plaque de protection Épaisseur Cinquième taille de roue
(mm) (kN) A (mm) (mm)
KPW50-01 50 162 8 50 (2 \")
KPW50-02 50 162 10 50 (2 \")
KPW50-03 50 162 12 50 (2 \")

Pin de roi (8)

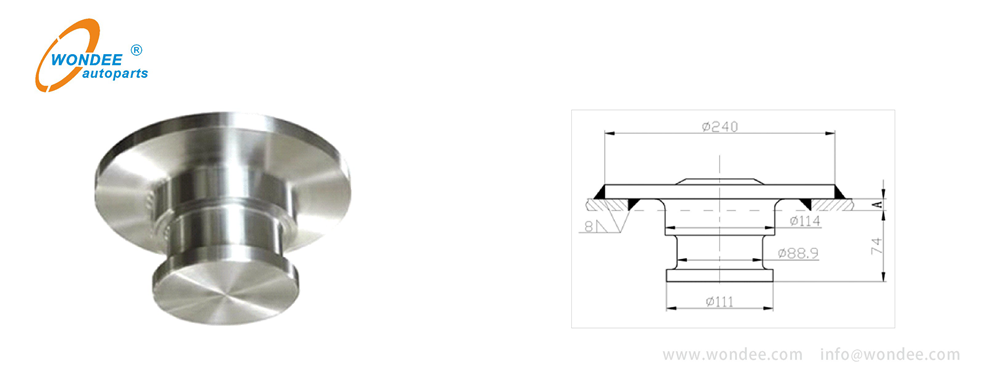

3,5 pouces / 90 # soudureEd Type King Pin:

Article Non. Taille de la broche roi Valeur d Plaque de protection Épaisseur Cinquième taille de roue
(mm) (kN) A (mm) (mm)
KPW90-01 90 240 10 90 (3.5 \")
KPW90-02 90 240 12 90 (3.5 \")


Pin de roi (9)

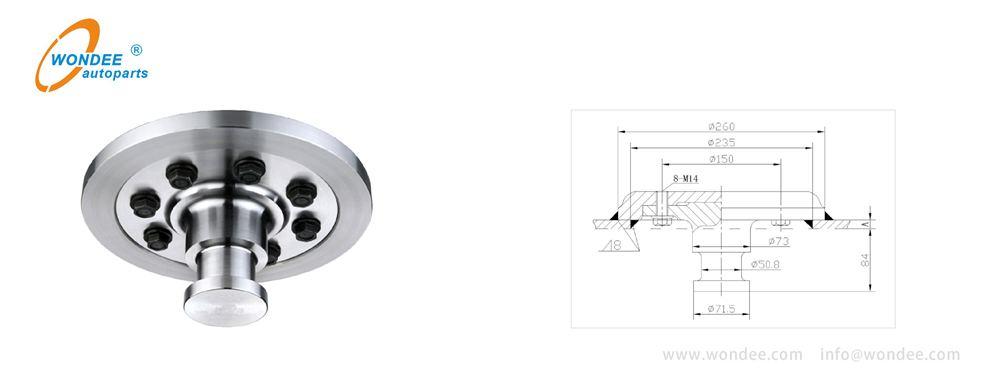

2 pouces / 50 # bPin de roi de type olted:

Article Non. Taille de la broche roi Valeur d Plaque de protection Épaisseur Cinquième taille de roue
(mm) (kN) A (mm) (mm)
KPB50-01 50 240 8 50 (2 \")
KPB50-02 50 240 10 50 (2 \")
KPB50-03 50 240 12 50 (2 \")

Pin de roi (10)

3,5 pouces / 90 # BPin de roi de type olted:

Article Non. Taille de la broche roi Valeur d Plaque de protection Épaisseur Cinquième taille de roue
(mm) (kN) A (mm) (mm)
KPB90-01 90 240 10 90 (3.5 \")
KPB90-02 90 240 12 90 (3.5 \")


Production

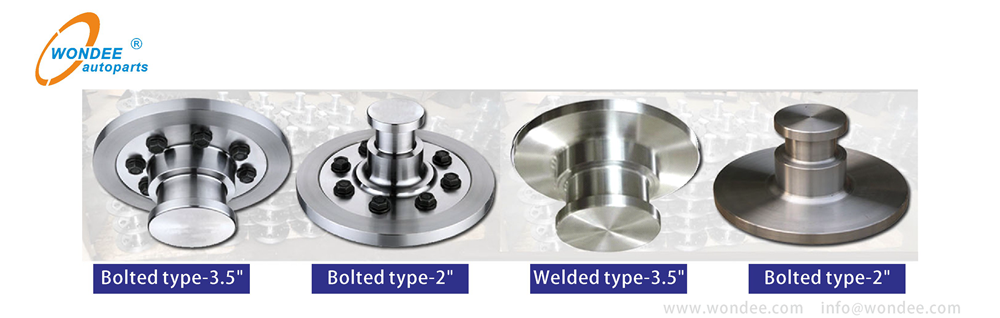

Types de broches du roi WondePin de roi Wondee

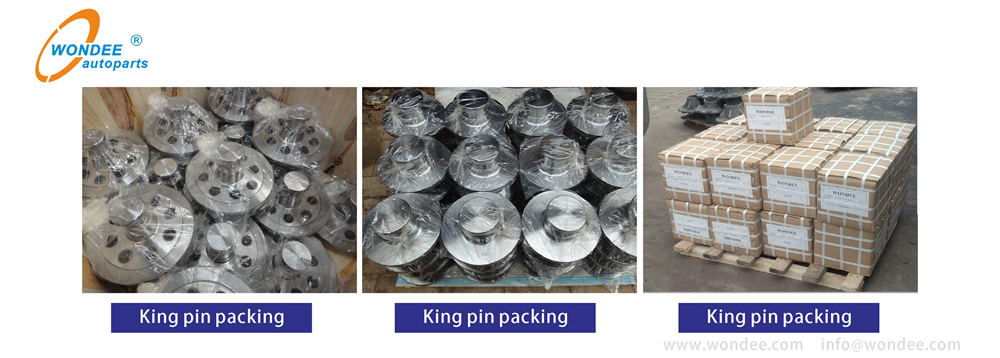

Emballage d'épingle Wondee King

Composants

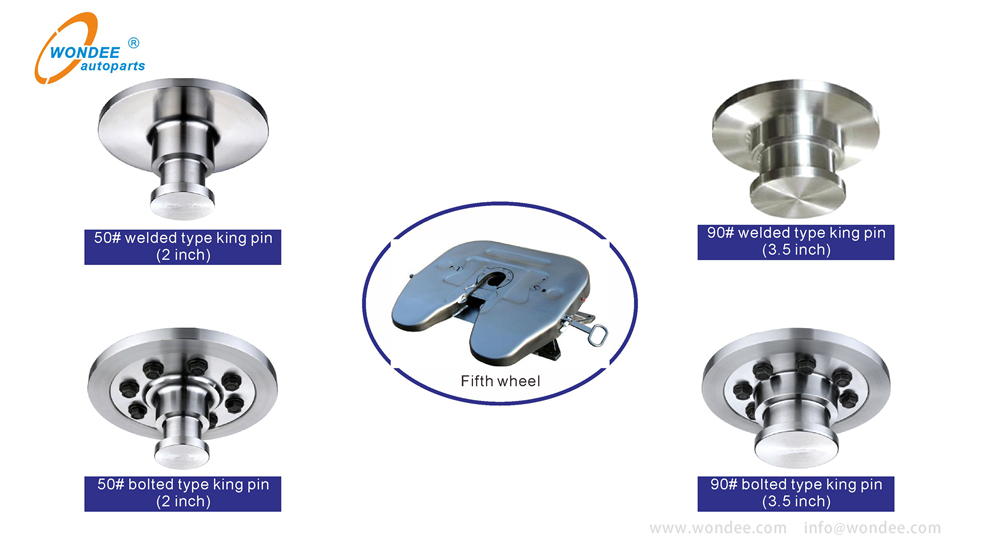

Pin de roi Wondee et 5e roue

En plus de fournir différents types d'épingles King semi-remorques, Wondee fournit également différents types de composants semi-remorques comme ci-dessous:
