Applications

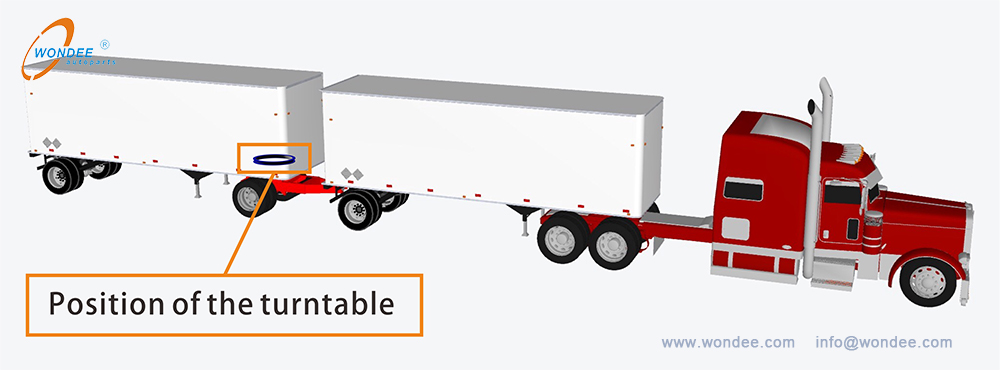

Une plaque tournante de roulement à billes de remorque est une partie installée sur une remorque pour connecter un tracteur / remorque / camion de manière à pouvoir réaliser la fonction de rotation tout en transmettant la force de remorquage du tracteur.
Le 1er platine de la remorque de la Chine sur le marché de l'étranger était R & DED par WONDEE Autoparts en 1999.
Tablettes de platine de remorque / Les anneaux d'oscillation sont largement appliqués à des remorques pleines à usage intensif, des remorques de camions légers, des remorques à tiroirs, des remorques agricoles, des anneaux de rose pour véhicules spéciaux et industrie, etc.
Pour plus surPlatine plate-forme de remorque WondeeProjet,Cliquez s'il vous plait:
Caractéristiques
| Système de gestion de la qualité de l'automobile | Mise en œuvre de l'IATF16949-2016 |
| Système de gestion de la qualité (Services) | Mise en œuvre ISO9001-2015 |
| Normes techniques | JT / T651-2006 & LY / T1292-1998 |
| garantie | 24 mois depuis la date d'expédition |
| Matière première | Nodulaire en fonte Qt500-7 |
| Stress de traction matérielle | Plus de 500 MPa pour une durée de vie plus longue |
| Clairance radiale | ≦ 0,65 mm (Norme européenne 0,70 mm) |
| Clairance axial | ≦ 0,90 mm (Standard Européen 1.00 mm) |
| Déviation de hauteur totale | À moins de ± 0,5 mm (standard européen ± 3,0 mm) |
| Déviation de diamètres | Dans ± 0,5 mm (norme européenne ± 3,0 mm) |
| Rugosité du rail | Ra 0.8 μm |
| Rugosité de surface | Ra 3.2 μm |
| Platitude | ≦ 0,15 mm |
| Prévention de la poussière | Conception anti-poussière de 2 plats |
| Capacité de chargement | Pas moins que les normes européennes |
| Des billes en acier | En utilisant des boules roulantes bien connues avec une grande capacité de charge, une vitesse élevée, une bonne rigidité, une résistance à l'usure, une résistance à la chaleur et une résistance aux chocs, une sécurité à utiliser. |
| Graisse | Une graisse spéciale à haute efficacité est utilisée pour assurer un bon effet de lubrification dans divers environnements de travail et prolonger la durée de vie. |
| Volume des ventes (unités) | 20 000+ par an |
| Marché d'outre-mer | 30+ pays (Égypte, Thaïlande, Australie, Pologne, Russie, Brésil, Malaisie, Philippines, Indonésie, Arabie Saoudite, Irak, Afrique du Sud, Nigeria, Tanzanie, Cameroun, Gabon, etc.) |
| Clients (à l'étranger) | 40+ |
| Zone terrestre (mètres carrés) | 25 000+ |
| Nombre d'équipements (ensembles) | 50+ |
| Employés | 70+ |
| Ingénieurs | 6 |
| Certificats disponibles | COC, PVOC, CIQ, Soncap, C / S, Forme E. |
Informations complètes sur Turntales:

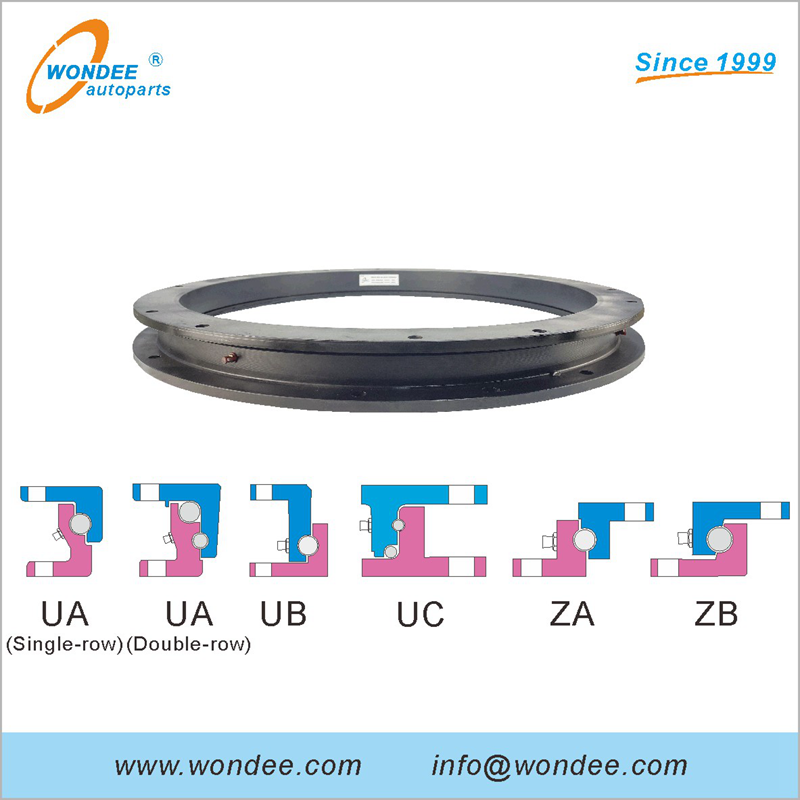

| Séries | Type UA, Type UB, Type U, Type ZA, Type ZB, Type UC. |
| Capacité axiale | 2 tonnes ~ 22 tonnes (2 tonnes, 3 tonnes, 5 tonnes, 6 tonnes, 10 tonnes, 12 tonnes, 13 tonnes, 14 tonnes, 16 tonnes, 18 tonnes, 20 tonnes, 22 tonnes) |
| Taille / diamètre | 300 mm ~ 1200 mm (300 mm, 400 mm, 500 mm, 600 mm, 750 mm, 800 mm, 85 mm, 880 mm, 900 mm, 95 mm, 950 mm, 1000 mm, 1050 mm, 1100 mm, 1200 mm) |
| Hauteur | 45 mm ~ 94 mm (45 mm, 52 mm, 55 mm, 58 mm, 60 mm, 65 mm, 80 mm, 90 mm, 92 mm et 94 mm) |
| Roulement | Course de balle à une rangée, course à billes à double rangée |
| Trou montant | Foré ou indigne |
| Application | Remorques complètes, remorques de camions légers, remorques agricoles, remorques à tirette, anneaux de rotation pour véhicules spéciaux et industrie |
| Marques interchangeables | Tablettes de platine BPW, tabliers Jost, Tablettes de platine Rothe Erde, etc. |
| Couleurs | Noir brillant, noir foncé, gris, bleu, rouge, etc. |
| Normes mis en œuvre | IATF16949, ISO9001-2015, JT / T651-2006 & LY / T1292-1998. |
| Modalités de paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 10 ~ 15 jours ouvrables |
| Moq | 10 pcs |
| Replacements | Type de jost: KDL 900-1W, KDL 900-2W, KDL 900-3W, KDL 900-4W, KDL 900-5W, KDL 900-6W, KDL 900-7W. KLK Il 4, KLK Il 5, KLK He 6-1000, KLK Il 6, KLK Il 12-1000, KLK Il 12-1000 W, KLK Il 12. KLK Il 12 W, KLK Il 18-1000, KLK Il 18-1000 W, Klk il 18, Klk il 18 W, Klk il 1000-22. KLK Il 1000-22 W, KLK Il 1100-22, KLK Il 1100-22 W, KLK S0 1000-24, KLK S0 1000-24 W. KLK Il 1200-22, KLK He 1200-22 W, KLK He 1300-22, KLK He 1300-22 W, KLK S0 1100-24, KLK SO 1100-24 W. KLK 400L, KLK 500L, KLK 650L, KLK 750L, KLK 850L, KLK 950L, KLK 550L, KLK 650N, KLK 750N, KLK 850N, KLK 950N, KLK 1050N. Il 4, il 5, il 6/1000, il 6, il 12/1000, il 12/1000, il 18/1000, il 18, 1000/12, 1100/22, 1200/22, donc 1000/24, donc 1100 / 24 KDL 900-1 W, KLKKW91B13100, KLKKW92B23100, KLKKW93B33100, KLKKW93B33100, KLKKW94B43100, KLKKW95B53100, KLKKW96B63100, KLKKW96B63100, KDL 900 -7 W, KLKKW97B73100, KLK950 ND, KLK 1100 ND. DK90 / 14. * He5, He18-1000, SO1000-24, * SO1100-24, KLK Il 1200-22. 400L, 500L, 650L, 750L, 850L, 950L, 1050L, 500N, 650N, 750N, 850N, 950N, 1050 N. Type Buer: HB 90/13, HB 90/16, HB 90/20HB 90/20-1212, HB 90 / 26-1212, HB 90/30-1212, HB 12/1000, HB 12, HB 18/1000, HB 18, HB 1000/22, HB 1100/22, HB 1100/24, HB 1200/22, HB 1300/22. HB 4-HD, HB 5-HD, HB 6/1000-HD, HB 6-HD, HB 12/1000-HD, HB 12-HD, HB 18/1000-HD, HB 18-HD. HB 1000/22-HD, HB 1100/22-HD, HB 1000/24-HD, HB 1200/22-HD, HB 1300/22-HD, HB 1100/24-HD. HB 80/5, HB 80/8, HB 80/10, HB 80/16, HB 90/10-1208, HB 90/10-1212, HB 90/12, HB 90/13, HB 90/30-1208 . HB 90/30-1212, HB 90/14, HB 90/16, HB 90/12-1212, HB 90/20, HB 90/20-1212, HB 90/26-1212, HB 90/30-1212. HB 12/1000 (W), HB 12 (W), HB 18/1000 (W), HB 18 (W), HB 1000/22 (W), HB 1100/22 (W), HB 1100/24 (W ), HB 1200/22 (W), HB 1300/22 (W). HB 90 / 1100.22W, HB 90/1100.24W, HB 90/1200.22W, HB 90/1200.24W, HB 90 / 1300.22W. HB 90 / 16-1000, HB 90/20, HB 90/201208, HB 90/20-1212, HB 90/30-1212, HB-500-ZG, HB-650-ZG, HB-750-ZG, HB-850-ZG, HB-950-ZG, HB-1050-ZG, HB-300/55, HB-400/55, HB-500/55, HB-600/65, HB-650/65, HB-700/65, HB-750/65, HB-800/65, HB- 850/65. HB-900/65, HB-950/65, HB-1000/65, HB-1050/65, HB-900/80, HB-1000/80, HB-1100/80, HB-1000/90, HB- 1100/90. HB 950ND, HB 1100ND. Type Rethe: 310.16.0300.000. Typ 16L / 400,310,16.0400.000 .typ 16L / 500, 310.16.0500.000. Typ 16L / 650. 310.16.0600.000. Typ 16L /750,310.16.0700.000. Typ 16L / 850, 310.16.0800.000. TYP 16L / 950. 310.16.0900.000. Typ 16L / 1050,320.16.0400.000. Typ 16/500, 320.16.0500.000. Typ 16/650. 320.16.0600.000. Typ 16 / 750,320.16.0700.000. Typ 16/850, 320.16.0800.000. Typ 16/950. 320.16.0900.000. Typ 16 / 1050,330.16.0500.000. Typ 80/685, 330.16.0700.000. Typ 80/880. 330.16.0900.000. Typ 80/1000.330.16.1000.000. Typ 80/1090, 330.16.0700.010. Typ 80/880. 330.16.1000.010. Typ 80/1090, 350.16.1000.000. TYP 80S / 1100, 350.16.0700.000. TYP 80S / 890. 350.16.0500.000. TYP 80S / 660,350.16.1000.010. Typ 80/1100, 350.16.0710.010. TYP 80S / 890A. 350.16.0700.010. Typ 80S / 890, 350.16.0500.010. Typ 80S / 660. 360.18.0800.000. Typ 90/1000.18, 360.20.0800.000. Typ 90/1000.20. 360.22.0800.000. Typ 90/1000.22, 360.24.0800.000. Typ 90/1000.24. 360.18.0900.000. Typ 90/1100.18, 360.20.0900.000. Typ 90/1100.20. 360.22.0900.000. Typ 90/1100.22, 360.24.0900.000. Typ 90/1100.24. 360.22.1000.000. Typ 90/1200.22, 360.24.1000.000. Typ 90/1200.24, 360.22.1100.000. Typ 90/1300.22. 360.18.0900.010. Typ 90/1100.18. 360.20.0900.010. Typ 90/1100.20, 360.22.0900.010. Typ 90/1100.22. 360.24.0900.010. Typ 90/1100.24, 360.22.1000.010. Typ 90/1200.22. 360.24.1000.010. Typ 90/1200.24, 360.22.1100.010. Typ 90/1300.22. 360.22.0955.010. Typ 90/1100.22 WA, 360.24.0955.010. Typ 90/1100.24 wa. 360.22.1055.010. Typ 90/1200.22 WA, 360.24.1055.010. Typ 90/1200.24 wa. 360.22.1155.010. Typ 90/1300.22 WA, 370.20.0804.000. TYP 90S / 1000. 370.20.0904.000. Typ 90s / 1100, 370.20.1004.000. Typ 90/1200. 370.24.1004.000. Typ 90S / 1200.SP, 370.20.0804.010. TYP 90S / 1000. 370.20.0904.010. Typ 90S / 1100, 370.20.1004.010. Typ 90/1200. 370.20.1004.030. Typ 90 / 1200.12, 370.24.1004.010. TYP 90S / 1200.SP. Type BPW: DK 80/8, DK 80/10, DK 80/16 A, DK 90/10/1208, DK 90/10/1212, DK 90/12, DK 90/13. DK 90/13/1208, DK 90/13/1212, DK 90/14, DK 90/16, DK 90/16/1212, DK 90/20. DK 90/20/1212, DK 90/26/1212, DK 90/30/1212 SP. DK 80/5-Indrillé, DK 90/12-Percé, DK 90/14-Percé, DK 90/16-Perné. Thaïlande Market: Il 1100/22, 90/1100.22, MTB9012, 13-MTB9012-2B, 13-MTB8005-1B, 13-MTB8008-2B, UA1110DB. |
Paramètres
WONDEE UA TYPE TOURCHARTABLES AVEC RACE À BALL À UNION
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tablettes de platine de type UA avec course à billes à rangée | ||||||||
| TS1300-90UA01 | 1300 | 1308 | 90 | 1146 | 14 | 120 | Ua | Klk il 1300-22 |
| Ts1200-90ua01 | 1200 | 1208 | 90 | 1059 | 13 | 110 | Ua | KLK SO 1200-24 |
| Ts1200-90ua05 | 1200 | 1215 | 90 | 1044 | 13 | 110 | Ua | Klk il 1200-22 |
| TS1102-90UA01 | 1102 | 1110 | 90 | 945 | 12 | 99 | Ua | Klk il 1100-22 |
| TS1100-90UA01 | 1100 | 1115 | 90 | 945 | 12 | 99 | Ua | Klk il 1100-22 |
| TS1100-90UA02 | 1100 | 1108 | 90 | 945 | 12 | 97 | Ua | Klk donc 1100-24 |
| Ts1000-92ua01 | 1000 | 1010 | 92 | 859 | 10 | 80 | Ua | Klk donc 1000-24 |
| Ts1000-90ua01 | 1000 | 1008 | 90 | 859 | 10 | 80 | Ua | Klk il 1000-22 |
| Ts1000-90ua02 | 1000 | 1015 | 90 | 860 | 10 | 80 | Ua | Klk he18-1000 |
| TS1090-80UA01 | 1090 | 1105 | 80 | 972 | 6.5 | 85 | Ua | Klk il 6 |
| Ts1000-80ua01 | 1000 | 1015 | 80 | 882 | 6 | 80 | Ua | Klk il 6-1000 |
| TS880-80UA01 | 880 | 895 | 80 | 762 | 5 | 70 | Ua | Klk il 5 |
| TS685-82UA01 | 685 | 700 | 80 | 567 | 3 | 50 | Ua | Klk il 4 |
| TS685-80UA01 | 685 | 700 | 80 | 563 | 3 | 50 | Ua | Klk il 4 |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||

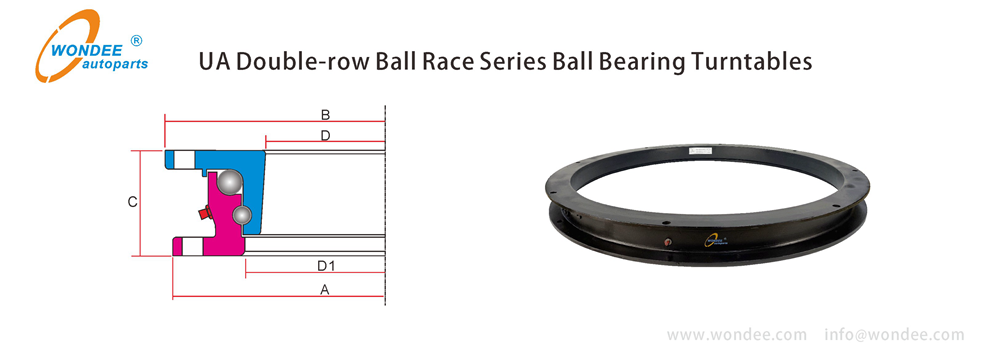

WONDEE UA TYPE TOURNETTABLES DE TYPE AVEC RACE DE BALLE À DOUBLIÈME
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tablettes de platine de type UA avec course à double rangée | ||||||||
| TD1200-94UA01 | 1195 | 1208 | 94 | 1040 | 20 | 118 | Ua | DK 90/30/1212 |
| TD1100-90UA01 | 1100 | 1108 | 90 | 945 | 12 | 100 | Ua | DK 90/20/1108 |
| TD1096-92UA01 | 1108 | 1096 | 92 | 940 | 12 | 100 | Ua | DK 90/20/1108 |
| Td1198-92ua04 | 1215 | 1198 | 92 | 1042 | 18 | 115 | Ua | DK 90/30/1212 |
| Td1100-92ua01 | 1108 | 1100 | 92 | 940 | 12 | 100 | Ua | DK 90/20/1108 |
| Td1000-90ua01 | 985 | 1000 | 90 | 834 | 14 | 80 | Ua | DK 90/14/1008 |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||

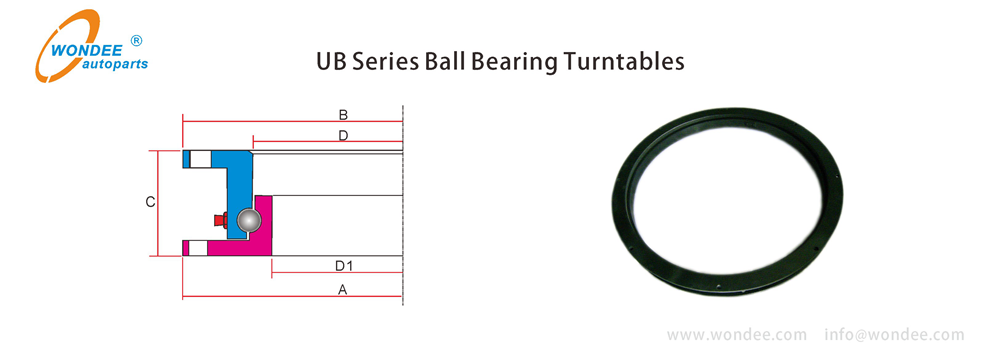

Wondee ub type platine
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tapbilles de type UB | ||||||||
| TS1000-90UB01 | 1000 | 1000 | 90 | 846 | 7 | 82 | Ub | |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||

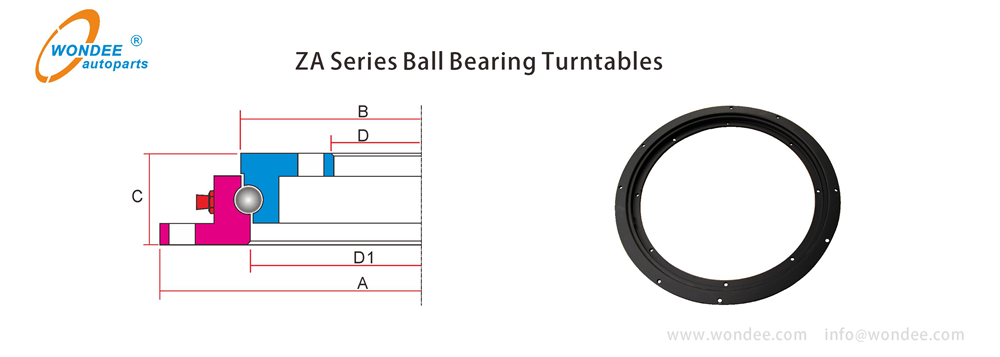

Wondee za type platine platine
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Za type platine | ||||||||
| TS1050-56ZA01 | 1050 | 945 | 56 | 832 | 5 | 60 | Za | KDL 900-6 W |
| TS750-56ZA01 | 750 | 656 | 56 | 532 | 3 | 47 | Za | KDL 900-3 W |
| TS520-56ZA01 | 520 | 426 | 56 | 302 | 2 | 30 | Za | KDL 900-1 W |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
WONDEE ZB TYPTTABLE TOURNETTABLES DE TYPE
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||

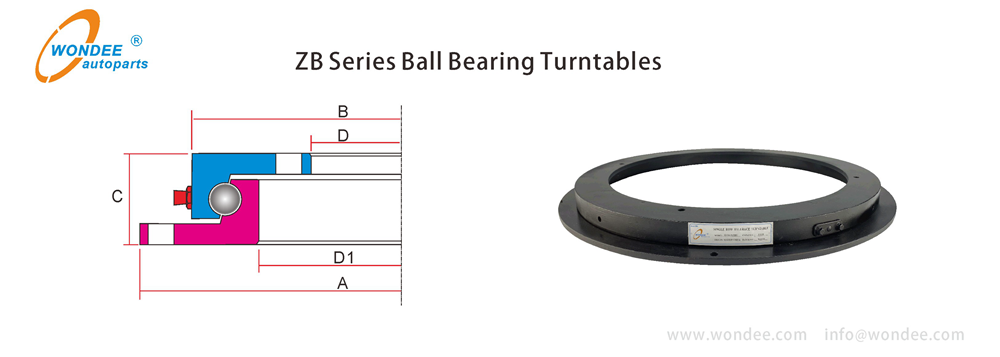

| Tablier de type zb | ||||||||
| TS1050-52ZB01 | 1050 | 987 | 52 | 865 | 4.5 | 62 | Zéro | Klk 1050n |
| TS950-58ZB01 | 950 | 887 | 58 | 749 | 4.5 | 50 | Zéro | Klk 950n |
| TS850-52ZB01 | 850 | 787 | 52 | 665 | 3.5 | 48 | Zéro | Klk 850n |
| TS750-52ZB01 | 750 | 684 | 52 | 554 | 3 | 40 | Zéro | KLK 750N |
| TS750-45ZB01 | 750 | 684 | 45 | 554 | 3 | 40 | Zéro | Klk 750l |
| TS650-52ZB01 | 650 | 587 | 52 | 465 | 2.5 | 35 | Zéro | Klk 650n |
| TS500-52ZB01 | 500 | 437 | 52 | 300 | 2 | 32 | Zéro | Klk 500n |
| TS400-52ZB01 | 400 | 342 | 52 | 230 | 0.8 | 28 | Zéro | Klk 400n |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
WONDEE ZB TYPTTABLE TOURNETTABLES DE TYPE
| Article Non. | Øa | Øb | C | Ød | Tonnage | Poids | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||

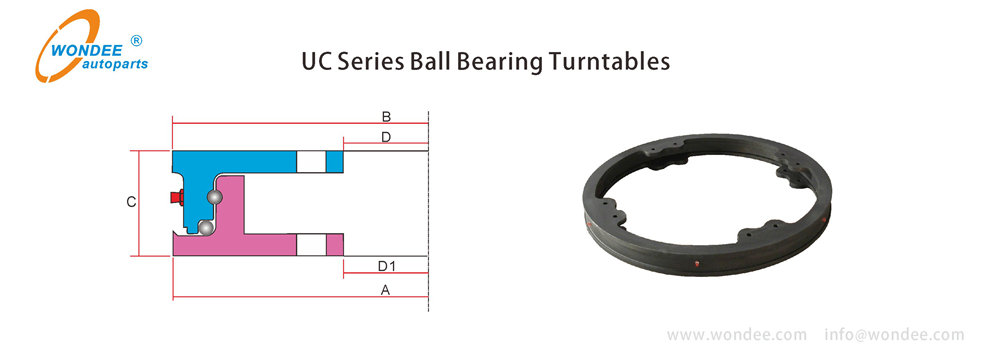

| Tablettes de platine de type UC | ||||||||
| TD1200-99UC01 | 1200 | 1200 | 99 | 1086 | 20 | 130 | Uc | |
| TD1050-97UC01 | 1050 | 1046 | 97 | 870 | 16 | 116 | Uc | |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
Remarque: Les autres modèles de forage peuvent être disponibles conformément aux exigences des clients.
Production
À propos de Processus de production de cAsting Tableytables, S'il vous plaît merci de visiter YouTube Link:

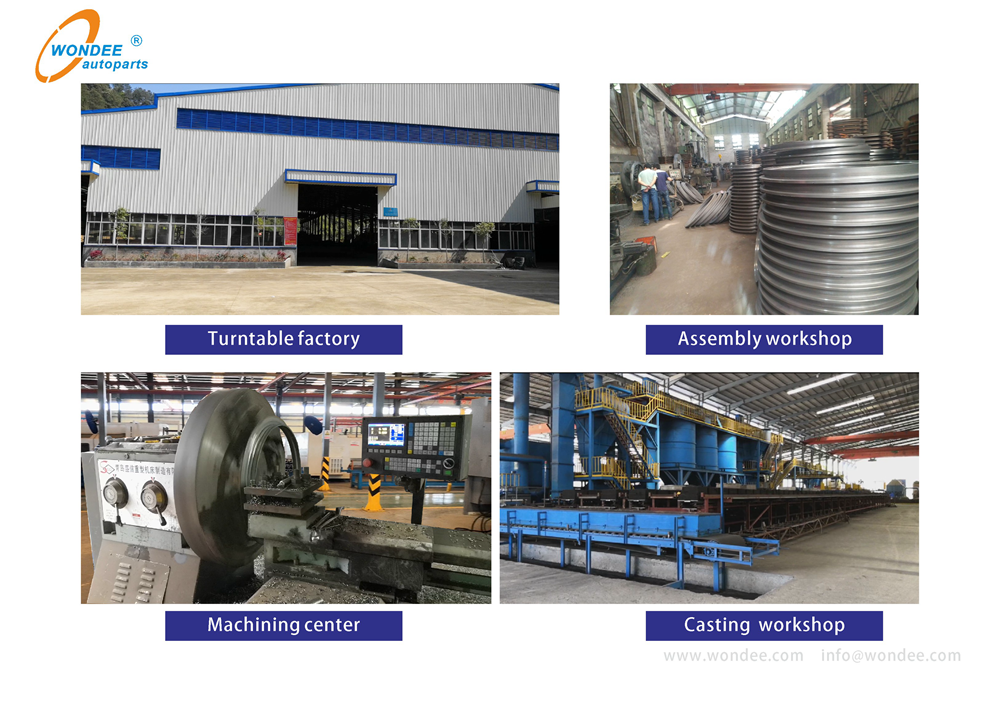

Usine et ateliers de wondee autoparts plats plats:
(Usine de tournage, centre d'usinage, atelier de coulée, atelier de montage)
Faits d'usine de wondee autoparts plats plats:
| Zone terrestre (mètres carrés) | 25 000+ |
| Nombre d'équipements (ensembles) | 50+ |
| Employés | 70+ |
| Ingénieurs | 6 |

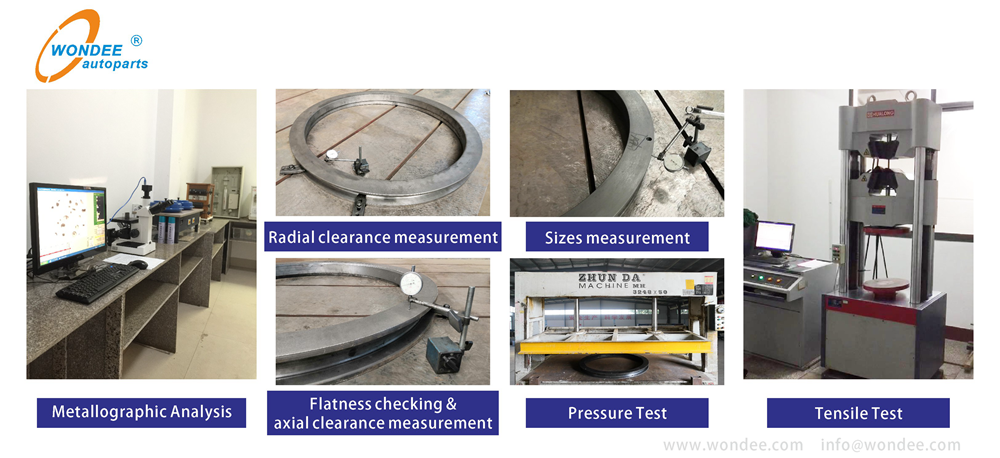

Équipement QCde wondee autoparts plats plats:
(Analyse métallographique, mesure de la clairance radiale, mesure de la taille, Vérification de la planéité et mesure de la clairance axiale, Test de pression, test de traction )

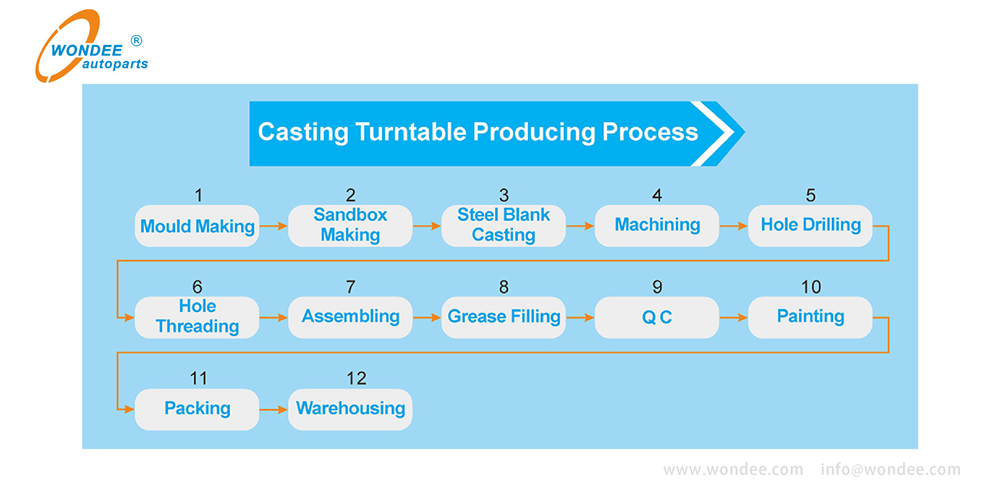

Processus de production de wondee autoparts plats plats:
1. Fabrication de moule → 2. Fabrication de bac à sable → 3. Coulée vierge en acier → 4. Usinage → 5. Forage de trous → 6. Filetage de trou → 7. Assemblage → 8. Remplissage de graisse → 9. Produit fini QC → 10. Peinture → 11. Emballage → 12. Entreposage
Emballage

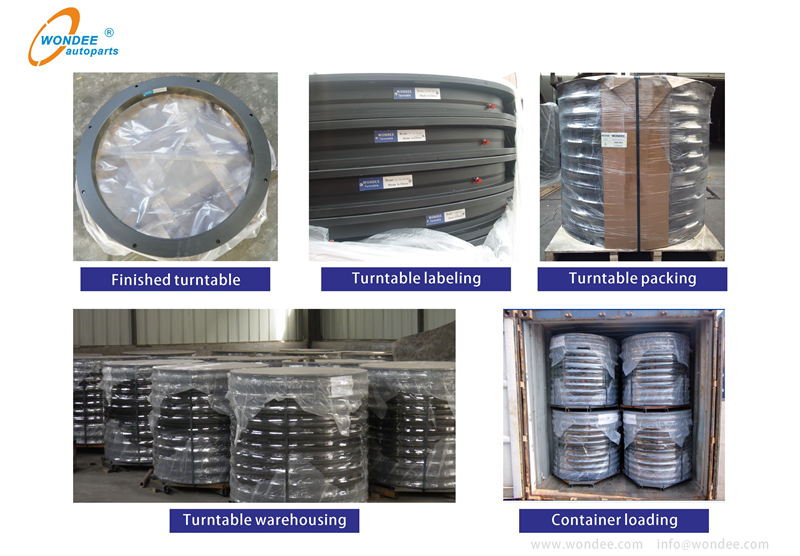

Entreposage et logistiquede wondee autoparts plats plats:
(Production finis de platine de platine, étiquetage plateau de platine, emballage plurier, entreposage de platine, chargement de conteneur de platine)
