Application

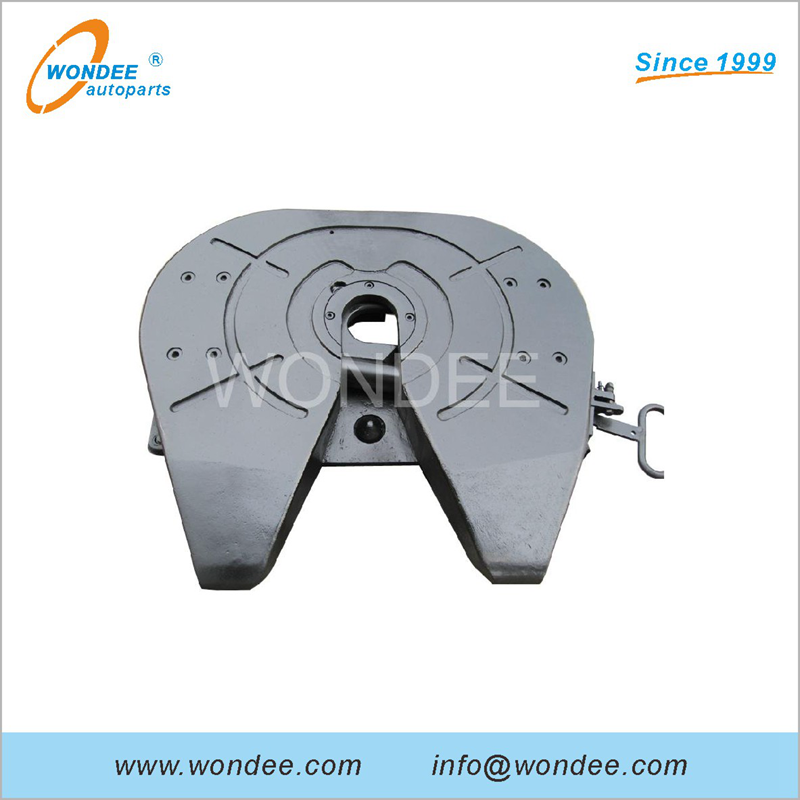

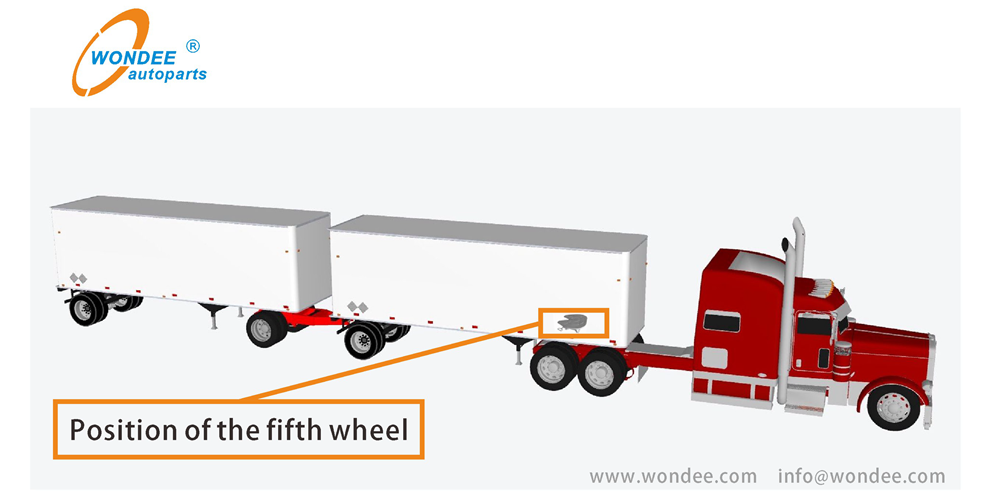

Le couplage de la cinquième roue fournit le lien entre un semi-remorque et le camion de remorquage, un unité de tracteur, une remorque de tête ou un chariot. Le couplage se compose d'une épingle à pingle, d'une broche verticale verticale de 2-3 + 1⁄2 pouce de diamètre (50,8 ou 88,9 mm) en bas du bas de la semi-remorque, et un dispositif de couplage en forme de fer à cheval appelé une cinquième roue à l'arrière du véhicule de remorquage. Au fur et à mesure que le camion connecté tourne, la surface orientée vers le bas de la semi-remorque (avec la cheville ouvrière au centre) tourne contre la surface orientée vers le haut de la cinquième roue fixe, qui ne tourne pas.
Certaines remorques de camping-car utilisent également une configuration de cinquième roue, le couplage installé dans le lit d'une camionnette comme véhicule de remorquage; \"Fifth Wheel \" est donc parfois utilisé comme synonyme de ces campeurs.
Caractéristiques
| Système de gestion de la qualité automobile | Implémentation de l'IATF16949-2016 |
| Système de gestion de la qualité (services) | Implémentation d'ISO9001-2015 |
| Normes techniques | GB / T 31879-2015, GB / T 4606, GB / T 4607 |
| garantie | 18 mois depuis la date d'expédition |
| Matière première | Q345 Plaque supérieure en acier pressé ou en acier coulé, verrouillage de balançoire en acier en alliage forgé |
| La plaque supérieure | Plaque supérieure de construction en acier pressé avec zone de verrouillage avant durcie intégrée |
| Fermer à clé | Mâchoire à serrure en acier en alliage en alliage en alliage falsifié, usiné, avec un réglage de verrouillage simple pour une durée de vie prolongée |
| Poignée de fonctionnement | Poignée de fonctionnement facile à tirer équipée d'un dispositif de verrouillage secondaire |
| Boulon de montage | Supports avec motif de boulon de montage ISO standard et trous de montage allongés pour un remplacement de champ facile |
| Maintenance | Mécanisme de verrouillage simple avec seulement 4 pièces mobiles pour une maintenance, une réparation et un remplacement faciles |
| Capacité de chargement | Pas moins que les normes européennes |
| Graisse | Une graisse spéciale efficace élevée est utilisée pour assurer un bon effet de lubrification dans divers les environnements de travail et prolonger la durée de vie. |
| Volume des ventes (unités） | 50 000+ par an |
| Marché à l'étranger | 30+ des pays (Thaïlande, Austraulia, Singapour, Russie, Brésil, Malaisie, Philippines, Indonésie, Arabie saoudite, EAU, Irak, Afrique du Sud, Nigéria, Tanzanie, Cameroun, Gabon, etc.) |
| Clients (à l'étranger) | 40+ |
| Superficie (mètres carrés) | 25 000+ |
| Nombre d'équipements (ensembles) | 200+ |
| Employés | 100+ |
| Ingénieurs | 6 |
| Certificats disponibles | FORME E, FORME A, COC, BV, SGS, SASO |
Informations complètes des cinquième roues:

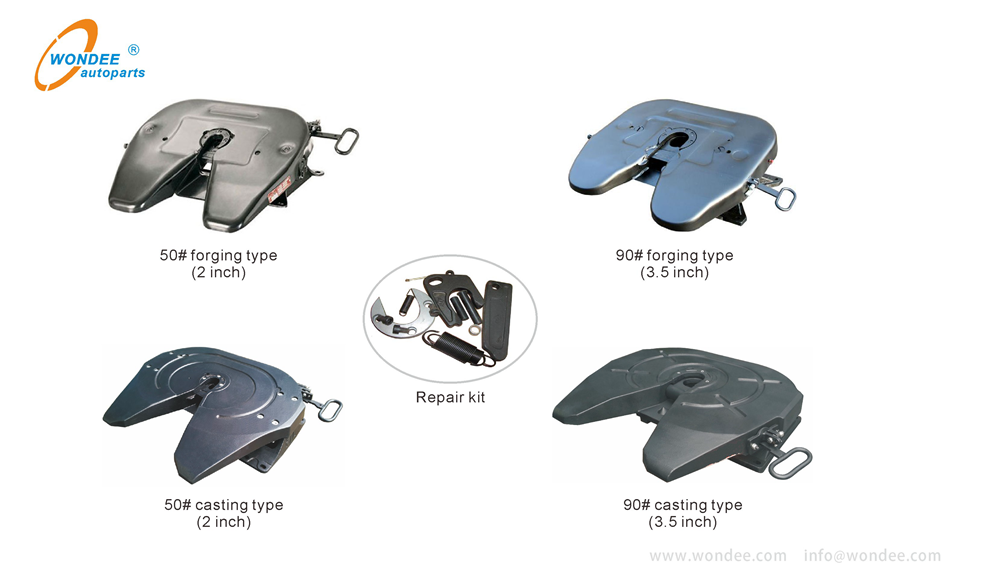

| Séries de production | forgeant 2 \", forgeant 3.5 \", coulant 2 \", coulant 3.5 \" |
| Pin de roi approprié | 2 \", 3.5 \" ou 50, 90 |
| Capacité 2 \"(50 mm) verrouillage de la broche roi Valeur d | Charge verticale de 20 000 kg Poids de combinaison brut de 65 000 kg D-valeur 152 kN u-valeur 20 tonnes |
| Capacité 3.5 \"(90 mm) Lock Pin King Valeur d | 30 000 kg de charge verticale 80 000 kg de poids brut D-valeur 200 kN u-valeur 30 tonnes |
| Montage (support de diapositives) Hauteur | 150 mm, 160 mm, 170 mm, 172 mm, 182 mm, 185 mm, 195 mm, 200 mm, 220 mm, 225 mm, 250 mm ou 7 \", 8 \", 9 \", 10 \" ou 11 \" |
| Longueur de voyage à plaque de diapositives | 8 \", 12 \", 16 \", 24 \", 36 \", 48 \" |
| Type swing | Seul Type de swing, Double Swing Type |
| Application | Camion de remorquage, unité de tracteur, remorque de premier plan ou chariot, véhicules légers, remorques de camping-car, affection multiple sur route |
| Marques interchangeables | Jost Fifth Wheels, SAF-Holland Fifth Wheel, Fuwa Fifth Wheels, etc. |
| Replacements | JSK 35 DV 25, JSK39 DV 30, JSK 39 DV 35, JSK52, JSK35DVS, JSK 36DV, JSK 39 DV 28, FW20-150, FW20-185, FW28-150, FW28-185, FW0070, FW78Q, FW78A, FW78B, FW78ZB, FW78ZKB, FW78S, FW79S, FW79H, FW79F, GC 6, SK-S 36.20 Plus H, SK-S 36.20 Plus, SK-S 36.20 Plus W, SK-S 36.20 Plus D, SK-S 36.20 Plus DW, SK -S 36.20 Plus V, SK-S 36.20 Plus VW, FW 3510, FW 3110, GES 20, SK-S 36.20 Plus, SK-HD 38.36, SK-HD 38.36G, FW0E70, FW2E70, FW0100, FW0165, FW3510-TR , FW0E70-T, FW3540 + FW3140, FW7E40 |
| Couleurs | Noir brillant, noir foncé, gris, bleu, rouge, etc. selon l'exigence. |
| Normes mises en œuvre | IATF 16949, ISO9001-2015, GB / T 31879-2015, GB / T 4606, GB / T 4607 |
| Trimestre de paiement | TT, LC, DP |
| Délai de mise en œuvre | Environ 15 ~ 25 jours ouvrables |
| MOQ | 10 PCS |
Paramètres

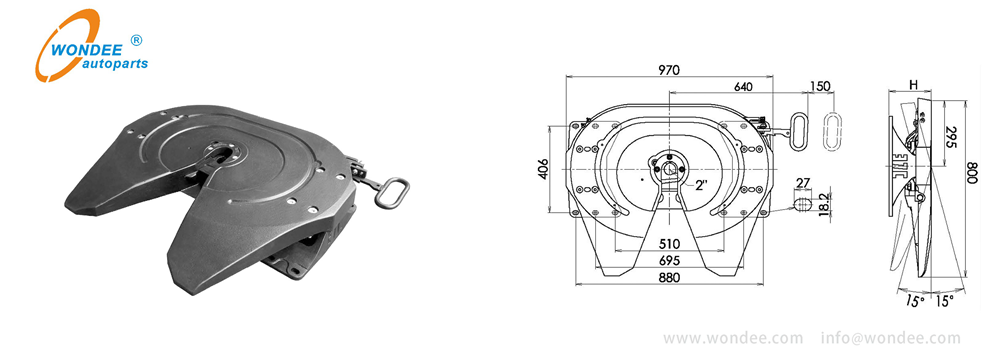

Wondee Casting Type Fifth Wheel Series:
| Numéro d'article | Classé vertical charge | Valeur d | Angle de longueur | Angle de balançoire transversal | Hauteur d'installation | Taille de la broche roi | Masse |
| (kg) | (kN) | (A °) | (β °) | (mm) | (mm) | (kg) | |
| FW50-C01 | 25000 | 176 | 15 | 0 | 167.5 | 50 | 172 |
| FW50-C3038C1 | 28000 | 170 | 15 | 0 | 195 | 50 | 229 |
| FW90-C3038C1 | 36000 | 260 | 15 | 0 | 195 | 90 | 229 |
| FW90-C3038G1 | 40000 | 260 | 15 | 7 | 290 | 90 | 300 |
Wondee Forging Type Fifth Wheel Series:
| Numéro d'article | Charge verticale nominale | Valeur d | Angle de balançoire en longueur | Hauteur d'installation | Taille de la broche roi | Masse |
| (kg) | (kN) | (A °) | (mm) | (mm) | (kg) | |
| FW50-FS01 | 20000 | 152 | 12 | 150.5 | 50 (2 \") | 126 |
| FW50-FS02 | 20000 | 152 | 16 | 173 | 50 (2 \") | 130 |
| FW90-FS01 | 25000 | 182 | 12 | 165 | 90 (3.5 \") | 140 |
| FW90-FS02 | 25000 | 182 | 15 | 175 | 90 (3.5 \") | 145 |

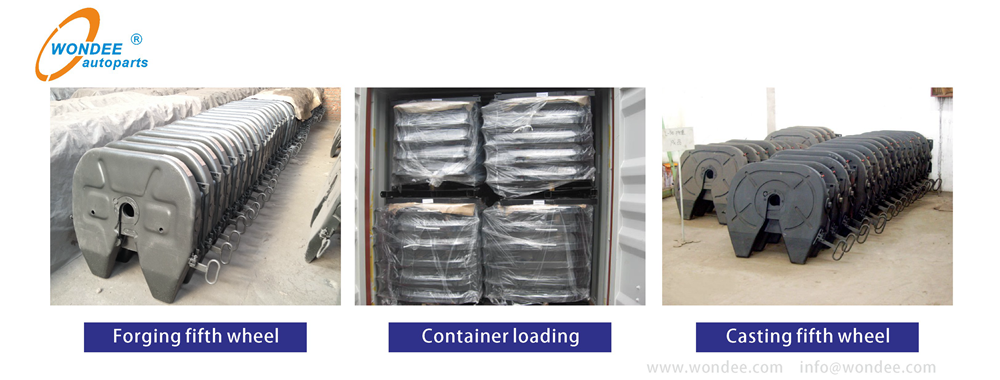

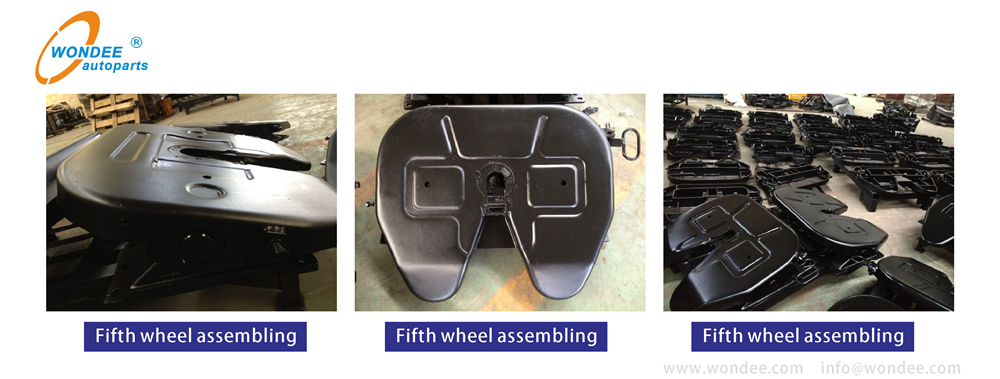

Production
