Applications
Composé de ressorts à feuilles multiples, le bar de tir à paraître améliore le confort de conduite de la remorque agricole et réduit le stress sur l'attelage du tracteur. Il convient particulièrement aux remorques agricoles à grande capacité utilisées pour transporter des marchandises sur de longues distances sur la route.
Lors de l'installation de la barre de tir à paraître, utilisez 3 boulons en U pour installer sur la plaque de base de barrage de 20 mm d'épaisseur. Le haut de la barre du tirage est encore renforcé avec une selle supplémentaire au pivot à l'avant du châssis. Le tube de pivot avant avec une bague en bronze phosphore est placé en haut de la barre des tirages avec des points de lubrification faciles à accès.
Un ressort à feuilles est l'élément élastique le plus utilisé dans les suspensions automobiles.
Il s'agit d'une poutre en acier de résistance égale approximative composée de plusieurs feuilles de ressort en alliage de largeur égale et de longueur inégale. Sa fonction principale est de transmettre toutes les forces et les moments entre les roues et les cadres, détendre la charge d'impact provoquée par la surface de la route et réaliser les conseils du véhicule, rendre les véhicules normaux.
Les ressorts à feuilles sont largement appliqués aux suspensions pour les camions lourds, les camions légers, les camionnettes, les voitures, les remorques squelettiques, les remorques à basse-lit, les remorques à plate-forme, les remorques de réservoir d'huile, les remorques de fourgonnette, les remorques de transport en bois, les remorques en pâtisserie, les véhicules agricoles, etc. La classification des ressorts à feuilles comprend des ressorts à feuilles conventionnels, des ressorts à feuilles paraboliques, des liens aériens de type Z, des ressorts de feuilles tra, des ressorts à feuilles de remorque, un ressort de remorque léger Duyt, des ressorts de remorque de bateau, des ressorts à feuilles de ramassage, des ressorts de remorque semi-remorques, des ressorts de camion, de l'agriculture / de la remorque agricole Springs, bar à tir, ressorts de bus, ressorts bogies / boogie, ressorts de camion lourds, etc.
Pour en savoir plus sur Wondee Projet de feuilles de feuille, Cliquez s'il vous plait:
Fonctionnalités
| Système de gestion QC | Implémentation de l'IATF 16949-2016 |
| Système de gestion de la qualité des services | Mise en œuvre de l'ISO 9001-2015 |
| Normes techniques du produit | Implémentation de GB / T 19844-2018, GT / T 1222-2007 |
| garantie | 12 mois depuis la date d'expédition |
| Tests de qualité par | Machine de test de rigidité, machine de tri de hauteur d'arc et machine à tester la fatigue, etc. |
| Matière première | 3 meilleures aciéries en Chine |
| Coupe plate et coup de poing du trou central | Par la ligne de production de coupe et de poinçonnage CNC entièrement automatique Tolérance de positionnement du trou central: <± 0,2 mm Tolérance à la longueur de coupe: <± 2 mm |
| Oeil de printemps de feuilles | Utilisez des machines de roulement automatiques de feuilles CNC, une assistance au robot, des moules dédiés et les outils à garantir des fonctionnalités ci-dessous: 1) Tolérance perpendiculaire <% x Largeur des feuilles 2) Tolérance au parallélisme <à 1% 3) Tolérance au diamètre des yeux <± 0,5 mm 4) Tolérance à largeur de la fin des feuilles: -0,5 mm ~ 0 mm |
| Feuille de feuille / roulement parabolique | Utilisez des machines à rouler automatiques paraboliques CNC, une assistance au robot, dédiée Moules et outils pour garantir les fonctionnalités ci-dessous: 1) Indemnité d'épaisseur de conique: <± 0,25 mm 2) Tolérance à largeur de la fin des feuilles: -0,5 mm ~ 0 mm |
| Lignes de traitement thermique | 1) Ligne de chauffage: La fournaise de chauffage de commande de température CNC à grande échelle CNC assure non seulement le temps de chauffage, mais garantit également que la température dans la fournaise atteint le La valeur de conception (la différence de température est à moins de ± 5 degrés), garantit que les ressorts à feuilles sont chauffés uniformément et évitent les températures excessivement élevées ou basses, garantissant ainsi la force des ressorts à feuilles et la limite de durée de vie des services répond aux croyances. 2) Ligne de fabrication et de carrossage: Utilisez un équipement d'extinction CNC spécial, de l'huile mécanique, des machines de fabrication de cambrures et une assistance au robot pour garantir que la température de trempe, le temps de trempe et les cambres atteignent les exigences de conception. 3) Ligne de tempérament: Des lignes de production de tempérament CNC dédiées sont utilisées pour garantir que la température de température et le temps de tempérament répondent aux exigences de conception. Afin d'assurer la force et la durée de vie des ressorts à feuilles. |
| Tolérance aux carrosses (mm) | ≤ ± 6 (dépasser la norme de l'industrie du printemps ± 7) |
| La vie de la fatigue (cycles) | > 120 000+ (dépasser les cycles de la norme de l'industrie du printemps) |
| Dureté | 41hrc ~ 48hrc |
| Grenaillage | À l'aide de machines à dynamitage de tir à ressort à feuilles spéciales, les nouveaux coups en acier usagés sont Mélangé pour une utilisation. D'une part, les nouveaux tirs en acier augmentent la déformation des ressorts. D'un autre côté, les tirs en acier utilisés n'ont pas de bords et de coins pour éviter les microfissures à la surface des ressorts, augmentant ainsi la durée de vie de la fatigue. |
| Peinture | La peinture normale et le revêtement E sont disponibles. * Ligne de finition en e-couture: le film de peinture est uniforme et dodu, avec une forte adhérence et des performances anti-corrosion élevées, pour éviter les gouttes, les marques d'écoulement, les marques de stagnation et d'autres problèmes. * Test de pulvérisation saline> 100 heures |
| Marques / autocollants | * Le logo des clients est pris en charge * Des concepts de marques ou d'autocollants pour les clients, gratuitement |
| Autres équipements d'inspection | * Microscope métallographique, * Spectrophotomètre * Four de carbone * Analyseur combiné en carbone et soufre, et * Testeur de dureté, etc. |
| Volume des ventes à l'étranger (tonnes) | 14 000+ |
| Marché à l'étranger | 30+ pays (allemand, France, Pologne, Portugal, Russie, Filand, États-Unis, Canada, Mexique, Thaïlande, Vietnam, Malaisie, Singapour, Philippines, Indonésie, Brésil, Bolivie, Argentine, Ecualor, Chili, Pérou, Guatemala, Panama , Égypte, Afrique du Sud, Nigéria, Tanzanie, etc.) |
| Clients (à l'étranger) | 91+ |
| Superficie (mètres carrés) | Plus de 30 000 |
| Tonnes de sortie annuelle | 35 000+ |
| Nombre d'équipements (ensembles) | 200+ |
| Nombre d'employés | 260+ |
| Nombre d'ingénieurs | 10+ |
| Certificats disponibles | COC, PVOC, CIQ, SONCAP, BV, C / O, FORME E, FORME A. |
Des informations complètes de Ressort à lames:
| Types de printemps de feuille | Springs à feuilles conventionnelles, ressorts à feuilles paraboliques, liens aériens de type Z, ressorts de feuilles TRA, ressorts à feuilles de remorque, ressorts de remorque de bateau, ressorts à feuilles de ramassage, ressorts semi-remorques, ressorts de camion, agriculture / ressorts de remorque agricoles, bol à pas de bus, ressorts de bus, Bogie / Boogie Springs, Heavy Truck Springs, Light Duty Remor Springs / Small Springs, etc. |
| MATÉRIAUX GRADE: | Sup7, Sup9, Sup9a, Sup10, Sup11, Sup11a et Sup12 60si2mn, 55crmna, 60crmnba, 50crva, 60crmnba, 60si2cra 61SICR7, 55CR3, 60CRB3, 51CRV4 9260, 5155, 5160, 6150, 51B60, 9254 |
| Gamme de largeur de ressort (mm) | 44,5 ~ 125 mm |
| Épaisseur de printemps (mm) | 6 ~ 50 mm |
| Marques interchangeables (make) | Mercedes Benz, BPW, Volvo, Toyota, Honda, Nissan, Man, Howo, Scania, Renault, Daf, Man, Isuzu, Iveco, Sisu, Hyunda, Tatra, Maz, Saf, Ror, Fruehauf, Hino, York, Fuwa, CIMC , ETC. |
| Couleurs | Rouge, noir brillant, noir foncé, gris, bleu, au besoin. |
| Pièces, composants et pièces connexes en option | Boulons centors, pinces, Buissons en cuivre, buissons bimétaux, bagues en caoutchouc en acier, buissons en caoutchouc, buissons en nylon. U-BOLTS, Brackets, épingles. |
| Forfait | Palettes en bois fumigées, palettes en acier, selon les besoins. |
| Normes mises en œuvre | IATF 16949-2016, ISO 9001-2015, GB / T 19844-2018, GT / T 1222-2007 |
| Modalités de paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 25 ~ 35 jours ouvrables. |
| MOQ | 60 PCS |
Paramètres
Springs de la remorque de barre de tronçon agricole
| Taille de la section des matériaux de printemps | Qté de feuille totale | Centre d'œil au centre de C / Bolt | Centre de C / boulon à la fin du printemps | Centre d'œil Fin du printemps | Diamètre intérieur de la brousse | ||
| les pièces Non. | Taille de la section | Feuilles | Capacité | A | B | L | Id1 |
| (mm) | (mm) | (kg) | (mm) | (mm) | (mm) | (mm) | |
| WLS1201407N01 | 120 x 14 | 7 | 1800 | 870 | 100 | 970 | 45 |
| WLS1201409N01 | 120 x 14 | 9 | 2500 | 870 | 100 | 970 | 45 |
| WLS1201411N01 | 120 x 14 | 11 | 2900 | 870 | 100 | 970 | 45 |

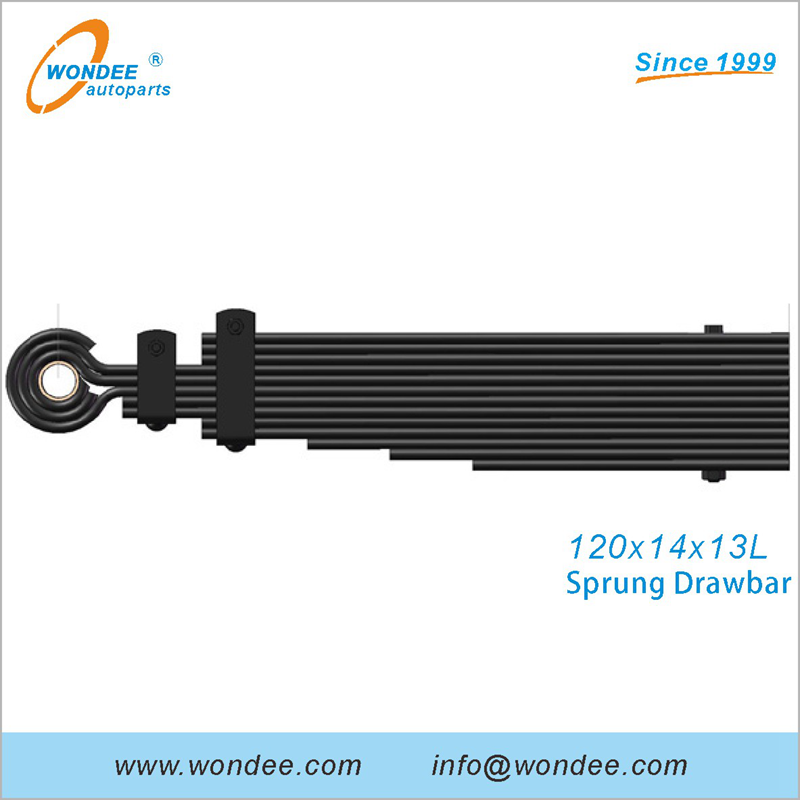

| WLS1201413N01 | 120 x 14 | 13 | 3300 | 870 | 100 | 970 | 45 |
| WLS1201415N01 | 120 x 14 | 15 | 3920 | 870 | 100 | 970 | 45 |
Composants de la barre de tir à paraître:
Boult en U fourni avec des noix en nylon
1. M24X2X121X170 / 190/220 pour le 7/9/11 Feuilles de feuilles Springs
2. M30X2X121X260 / 280 pour 13/15 Feuilles de feuilles de feuilles
Remarque 1: Les autres ressorts à feuilles pour les remorques agricoles sont disponibles;
Remarque 2: Autre classification du printemps à feuilles est disponible, incluez: des ressorts à feuilles conventionnels, des ressorts à feuilles paraboliques, des liens aériens de type Z, des ressorts de feuilles tra, des ressorts à feuilles de remorque, un ressort de remorque Light Duyt, des ressorts de remorque de bateau, des ressorts à feuilles de ramassage, des ressorts semi-remorques , Camion Springs, agriculture / remorque agricole, barre de tir à ressorts, ressorts de bus, ressorts bogie / boogie, ressorts de camion lourds, etc.
Production
À propos de Processus de production des ressorts de feuilles, veuillez visiter le lien YouTube:
Ateliers de Wondee Autoparts Springs:
(Atelier à barres plate, atelier de traitement de la production, atelier d'assemblage à ressort à feuilles, production finale du ressort à feuilles)
Processus et équipement de Wondee Autoparts Leaf Springs:
(1. Coupe plate de la barre et poinçonnage du trou → 2. Traitement des extrémités du ressort → 3. CNC Roulement des yeux → 4. Chauffage à ressort → 5. Extinction du ressort → 6. Tempériement du ressort → 7. Spring Shot Perening → 8. Assemblage du ressort des feuilles → 9. P-peinture électronique au printemps)
Équipement QC de Wondee Autoparts Leaf Springs:
(Analyse métallographique des matériaux, analyse spectrale de printemps, inspection des matières premières, inspection des yeux, inspection des camaises de printemps, test de dureté de printemps, test de pulvérisation saline, test de vie Fagigue, test de taux de ressort)
Entreposage et logistique de Wondee Autoparts Leaf Springs:
(Prodoute finie du tirage au sort, emballage de printemps, entreposage de printemps, conteneur de printemps à feuilles laoding)
Autres types de printemps de Wondee Autoparts Leaf Springs:
Composants
Composants et pièces de rechange de Wondee Autoparts Leaf Springs
(Bagues bimétales, buissons composites, buissons en caoutchouc, boulons centraux, épingles de printemps, cintres à ressort en feuilles, supports de ressort, barres plates en acier à ressort)
En plus de fournir des ressorts à feuilles, Wondee Autoparts fournit également différents types de composants semi-remorques comme ci-dessous:
