Applications
Les platines à roulement à billes à une rangée sont destinées aux remorques et aux véhicules agricoles.
Une plaque tournante roulant à bille de remorque est une pièce installée sur une remorque pour connecter un tracteur / remorque / camion afin qu'il puisse réaliser la fonction de rotation tout en transmettant la force de remorquage du tracteur.
La 1ère plate-forme de bande-annonce en Chine pour le marché d'outre-mer a été Rⅅ par Wondee Autoparts en 1999.
Les platines de remorque / anneaux d'allumage sont largement appliqués à des remorques complètes, des remorques à camions légers, des remorques de draw, des remorques agricoles, des anneaux de tueurs pour les véhicules spéciaux et l'industrie, etc.
Pour en savoir plus sur Tournure de remorque Wondee Projet, Cliquez s'il vous plait:
Fonctionnalités
| Système de gestion de la qualité automobile | Implémentation de l'IATF16949-2016 |
| Système de gestion de la qualité (services) | Implémentation d'ISO9001-2015 |
| Normes techniques | JT / T651-2006 & LY / T1292-1998 |
| garantie | 24 mois depuis la date d'expédition |
| Matière première | Fonte nodulaire QT500-7 |
| Contrainte de traction des matériaux | Plus de 500 MPa pour une durée de vie plus longue |
| Clairance radiale | ≦ 0,65 mm (norme européenne 0,70 mm) |
| Dégagement axial | ≦ 0,90 mm (norme européenne 1,00 mm) |
| Déviation globale de la hauteur | Dans un moins de ± 0,5 mm (norme européenne ± 3,0 mm) |
| Diamètre déviation | Dans un dans ± 0,5 mm (norme européenne ± 3,0 mm) |
| Rugosité de rail à balle | RA 0,8 μm |
| Rugosité de surface | RA 3.2 μm |
| Platitude | ≦ 0,15 mm |
| Prévention de la poussière | Conception résistante à 2 plats |
| Capacité de chargement | Pas moins que les normes européennes |
| Des billes en acier | Utilisant des balles de roulement de marque bien connues avec une grande capacité de charge, une grande vitesse, une bonne rigidité, une résistance à l'usure, une résistance à la chaleur et une résistance aux chocs, une sécurité à utiliser. |
| Graisse | Une graisse spéciale efficace élevée est utilisée pour assurer un bon effet de lubrification dans divers environnements de travail et prolonger la durée de vie. |
| Volume des ventes (unités） | 20 000+ par an |
| Marché à l'étranger | 30+ pays (Égypte, Thaïlande, Austraulia, Pologne, Russie, Brésil, Malaisie, Philippines, Indonésie, Arabie saoudite, Irak, Afrique du Sud, Nigéria, Tanzanie, Cameroun, Gabon, etc.) |
| Clients (à l'étranger) | 40+ |
| Superficie (mètres carrés) | 25 000+ |
| Nombre d'équipements (ensembles) | 50+ |
| Des employés | 70+ |
| Ingénieurs | 6 |
| Certificats disponibles | COC, PVOC, CIQ, SONCAP, C / O, FORME E. |
Informations complètes sur les platines:
| Série | Type UA, type UB, type U, type ZA, type ZB, type UC. |
| Capacité axiale | 2 tonnes ~ 22 tonnes (2 tonnes, 3 tonnes, 5 tonnes, 6 tonnes, 10 tonnes, 12 tonnes, 13 tonnes, 14 tonnes, 16 tonnes, 18 tonnes, 20 tonnes, 22 tonnes) |
| Taille / diamètre | 300 mm ~ 1200 mm (300 mm, 400 mm, 500 mm, 600 mm, 750 mm, 800 mm, 850 mm, 880 mm, 900 mm, 950 mm, 1000 mm, 1050 mm, 1100 mm, 1200 mm) |
| Hauteur | 45 mm ~ 94 mm (45 mm, 52 mm, 55 mm, 58 mm, 60 mm, 65 mm, 80 mm, 90 mm, 92 mm et 94 mm) |
| Race à balle de roulement | Race à balle à une seule rangée, course à double rangée |
| Trou de montant | Percé ou non frisé |
| Application | Des remorques complètes, des remorques à camions légers, des remorques agricoles, des remorques de barrage, des anneaux de balle pour les véhicules spéciaux et l'industrie |
| Marques interchangeables | BPW Turtntables, platines jost, roulettes Rothe Erde, etc. |
| Couleurs | Noir brillant, noir foncé, gris, bleu, rouge, etc. |
| Normes mises en œuvre | IATF16949, ISO9001-2015, JT / T651-2006 & LY / T1292-1998. |
| Modalités de paiement | TT, LC, DP. |
| Délai de mise en œuvre | Environ 10 ~ 15 jours ouvrables |
| MOQ | 10 PCS |
| Replacements | Type de jost: KDL 900-1W, KDL 900-2W, KDL 900-3W, KDL 900-4W, KDL 900-5W, KDL 900-6W, KDL 900-7W. Klk He 4, Klk He 5, Klk He 6-1000, Klk He 6, Klk He 12-1000, Klk He 12-1000 W, Klk He 12. Klk he 12 w, klk he 18-1000, klk he 18-1000 w, klk he 18, klk he 18 w, klk he 1000-22. Klk He 1000-22 W, Klk He 1100-22, Klk He 1100-22 W, KLK S0 1000-24, KLK S0 1000-24 W. Klk He 1200-22, Klk He 1200-22 W, Klk He 1300-22, Klk He 1300-22 W, KLK S0 1100-24, KLK SO 1100-24 W. KLK 400L, KLK 500L, KLK 650L, KLK 750L, KLK 850L, KLK 950L, KLK 1050L, KLK 500N, KLK 650N, KLK 750N, KLK 850N, KLK 950N, KLK 1050N. Il 4, il 5, il 6/1000, il 6, il 12/1000, il 12, il 18/1000, il 18, 1000/12, 1100/22, 1200/22, donc 1000/24, donc 1100 / 24 KDL 900-1 W, KLKKW91B13100, KDL 900-2 W, KLKKW92B23100, KDL 900-3 W, KLKKW93B33100, KDL 900-4 W, KLKKW94B43100, KDL 900-5 W, KLKW95B53100, KDL 900-5 W, KLKW95B53100, KDL 900-5 W, KLKW95B53100, KDL 900-5 W, KLKW95B53100, KDL 900-5 W, KLKW95B53100, KDL 900-6 -7 W, KLKKW97B73100, KLK950 ND, KLK 1100 nd. DK90 / 14. * HE5, HE18-1000, SO1000-24, * SO1100-24, KLK HE 1200-22. 400L, 500L, 650L, 750L, 850L, 950L, 1050L, 500N, 650N, 750N, 850N, 950N, 1050N. Type Buer: HB 90/13, HB 90/16, HB 90 / 20HB 90 / 20-1212, HB 90 / 26-1212, HB 90 / 30-1212, HB 12/1000, HB 12, HB 18/1000, HB 18, HB 1000/22, HB 1100/22, HB 1100/24, HB 1200/22, HB 1300/22. HB 4-HD, HB 5-HD, HB 6/1000-HD, HB 6-HD, HB 12/1000-HD, HB 12-HD, HB 18/1000-HD, HB 18-HD. HB 1000/22-HD, HB 1100/22-HD, HB 1000/24-HD, HB 1200/22-HD, HB 1300/22-HD, HB 1100/24-HD. HB 80/5, HB 80/8, HB 80/10, HB 80/16, HB 90 / 10-1208, HB 90 / 10-1212, HB 90/12, HB 90/13, HB 90 / 13-1208 . HB 90 / 13-1212, HB 90/14, HB 90/16, HB 90 / 16-1212, HB 90/20, HB 90 / 20-1212, HB 90 / 26-1212, HB 90 / 30-1212. HB 12/1000 (W), HB 12 (W), HB 18/1000 (W), HB 18 (W), HB 1000/22 (W), HB 1100/22 (W), HB 1100/24 (W ), HB 1200/22 (W), HB 1300/22 (W). HB 90/1100.22W, HB 90 / 1100.24W, HB 90 / 1200.22W, HB 90 / 1200.24W, HB 90 / 1300.22W. HB 90 / 16-1000, HB 90/20, HB 90 / 20-1208, HB 90 / 20-1212, HB 90 / 30-1212, HB-500-ZG, HB-650-ZG, HB-750-ZG, HB-850-ZG, HB-950-ZG, HB-1050-ZG, HB-300/55, HB-400/55, HB-500/55, HB-600/65, HB-650/65, HB-700/65, HB-750/65, HB-800/65, HB- 850/65. HB-900/65, HB-950/65, HB-1000/65, HB-1050/65, HB-900/80, HB-1000/80, HB-1100/80, HB-1000/90, HB- 1100/90. HB 950ND, HB 1100ND. Rester le type: 310.16.0300.000. TYP 16L / 400,310.16.0400.000 .TYP 16L / 500, 310.16.0500.000. TYP 16L / 650. 310.16.0600.000. TYP 16L /750,310.16.0700.000. TYP 16L / 850, 310.16.0800.000. TYP 16L / 950. 310.16.0900.000. TYP 16L / 1050,320.16.0400.000. TYP 16/500, 320.16.0500.000. Typ 16/650. 320.16.0600.000. TYP 16 / 750,320.16.0700.000. TYP 16/850, 320.16.0800.000. Typ 16/950. 320.16.0900.000. TYP 16 / 1050,330.16.0500.000. TYP 80/685, 330.16.0700.000. TYP 80/880. 330.16.0900.000. TYP 80 / 1000,330.16.1000.000. TYP 80/1090, 330.16.0700.010. TYP 80/880. 330.16.1000.010. TYP 80 / 1090,350.16.1000.000. TYP 80S / 1100, 350.16.0700.000. TYP 80S / 890. 350.16.0500.000. TYP 80S / 660,350.16.1000.010. TYP 80S / 1100, 350.16.0710.010. TYP 80S / 890A. 350.16.0700.010. TYP 80S / 890, 350.16.0500.010. TYP 80S / 660. 360.18.0800.000. TYP 90 / 1000.18, 360.20.0800.000. Typ 90/1000.20. 360.22.0800.000. TYP 90 / 1000.22, 360.24.0800.000. Typ 90/1000.24. 360.18.0900.000. TYP 90 / 1100.18, 360.20.0900.000. Typ 90/1100.20. 360.22.0900.000. TYP 90 / 1100.22, 360.24.0900.000. Typ 90/1100.24. 360.22.1000.000. TYP 90 / 1200.22, 360.24.1000.000. TYP 90 / 1200.24, 360.22.1100.000. Typ 90/1300.22. 360.18.0900.010. Typ 90/1100.18. 360.20.0900.010. TYP 90 / 1100.20, 360.22.0900.010. Typ 90/1100.22. 360.24.0900.010. TYP 90 / 1100.24, 360.22.1000.010. TYP 90 / 1200.22. 360.24.1000.010. TYP 90 / 1200.24, 360.22.1100.010. Typ 90/1300.22. 360.22.0955.010. TYP 90 / 1100.22 WA, 360.24.0955.010. Typ 90/1100.24 WA. 360.22.1055.010. TYP 90 / 1200.22 WA, 360.24.1055.010. Typ 90 / 1200.24 WA. 360.22.1155.010. TYP 90 / 1300.22 WA, 370.20.0804.000. TYP 90S / 1000. 370.20.0904.000. TYP 90S / 1100, 370.20.1004.000. TYP 90S / 1200. 370.24.1004.000. TYP 90S / 1200.SP, 370.20.0804.010. TYP 90S / 1000. 370.20.0904.010. TYP 90S / 1100, 370.20.1004.010. TYP 90S / 1200. 370.20.1004.030. TYP 90S / 1200.12, 370.24.1004.010. Typ 90s / 1200.sp. Type BPW: DK 80/8, DK 80/10, DK 80/16 A, DK 90/10/1208, DK 90/10/1212, DK 90/12, DK 90/13. DK 90/13/1208, DK 90/13/1212, DK 90/14, DK 90/16, DK 90/16/1212, DK 90/20. DK 90/20/1212, DK 90/26/1212, DK 90/30/1212 sp. DK 80/5-Incorpore, DK 90/12, DK 90/14, perled, DK 90/16. Marché de la Thaïlande: He 1100/22, 90 / 1100.22, MTB9012, 13-MTB9012-2B, 13-MTB8005-1B, 13-MTB8008-2B, UA1110DB. |
Paramètres
Wondee UA Type Tillysables avec course à balle à une seule rangée
| Article Non. | Øa | ØB | C | Ød | Tonnage | Lester | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| UA Type Tiltables avec une course à balle à une seule rangée | ||||||||
| TS1000-92UA01 | 1000 | 1010 | 92 | 859 | 10 | 80 | Ua | KLK SO 1000-24 |
| TS1000-90UA01 | 1000 | 1008 | 90 | 859 | 10 | 80 | Ua | Klk he 1000-22 |
| TS1000-90UA02 | 1000 | 1015 | 90 | 860 | 10 | 80 | Ua | Klk he18-1000 |
| TS1090-80UA01 | 1090 | 1105 | 80 | 972 | 6.5 | 85 | Ua | Klk he 6 |
| TS1000-80UA01 | 1000 | 1015 | 80 | 882 | 6 | 80 | Ua | Klk he 6-1000 |
| TS880-80UA01 | 880 | 895 | 80 | 762 | 5 | 70 | Ua | Klk he 5 |
| TS685-82UA01 | 685 | 700 | 80 | 567 | 3 | 50 | Ua | Klk he 4 |
| TS685-80UA01 | 685 | 700 | 80 | 563 | 3 | 50 | Ua | Klk he 4 |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
Wondee UA Type Tillysables avec course à double rangée
| Article Non. | Øa | ØB | C | Ød | Tonnage | Lester | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| UA Type Tiltables avec une course à double rangée | ||||||||
| TD1000-90UA01 | 985 | 1000 | 90 | 834 | 14 | 80 | Ua | DK 90/14/1008 |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
Platines de type ub ub wondee
| Article Non. | Øa | ØB | C | Ød | Tonnage | Lester | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tiles de table de type UB | ||||||||
| TS1000-90UB01 | 1000 | 1000 | 90 | 846 | 7 | 82 | Ub | |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
Platines de type wondee za
| Article Non. | Øa | ØB | C | Ød | Tonnage | Lester | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tiles de table de type ZA | ||||||||
| TS1050-56ZA01 | 1050 | 945 | 56 | 832 | 5 | 60 | Za | KDL 900-6 W |
| TS750-56ZA01 | 750 | 656 | 56 | 532 | 3 | 47 | Za | KDL 900-3 W |
| TS520-56ZA01 | 520 | 426 | 56 | 302 | 2 | 30 | Za | KDL 900-1 W |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||

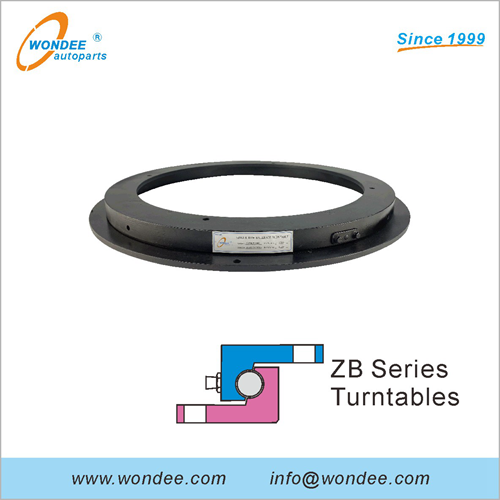

Platines de type Wondee ZB
| Article Non. | Øa | ØB | C | Ød | Tonnage | Lester | Section Taper | Remplacement |
| (mm) | (mm) | (mm) | (mm) | (tonne) | (kg) | |||
| Tiles de table de type ZB | ||||||||
| TS950-58ZB01 | 950 | 887 | 58 | 749 | 4.5 | 50 | Zb | KLK 950N |
| TS850-52ZB01 | 850 | 787 | 52 | 665 | 3.5 | 48 | Zb | KLK 850N |
| TS750-52ZB01 | 750 | 684 | 52 | 554 | 3 | 40 | Zb | KLK 750N |
| TS750-45ZB01 | 750 | 684 | 45 | 554 | 3 | 40 | Zb | KLK 750L |
| TS650-52ZB01 | 650 | 587 | 52 | 465 | 2.5 | 35 | Zb | KLK 650N |
| TS500-52ZB01 | 500 | 437 | 52 | 300 | 2 | 32 | Zb | KLK 500N |
| TS400-52ZB01 | 400 | 342 | 52 | 230 | 0.8 | 28 | Zb | KLK 400N |
| Remarque: Les tailles personnalisées peuvent être disponibles en fonction des exigences. | ||||||||
Remarque: Les autres modèles de forage peuvent être disponibles en fonction des exigences des clients.
Production
À propos de processus de production de cAsting Turtntables, Veuillez visiter le lien YouTube:
Usine et ateliers des platines de Wondee Autoparts:
(Factory Turntale, centre d'usinage, atelier de casting, atelier d'assemblage)
Faits d'usine des platines de Wondee Autoparts:
| Superficie (mètres carrés) | 25 000+ |
| Nombre d'équipements (ensembles) | 50+ |
| Des employés | 70+ |
| Ingénieurs | 6 |
Équipement QC des platines de Wondee Autoparts:
(Analyse métallographique, mesure du dégagement radial, mesure des tailles, Vérification de la planéité et mesure du dégagement axial, Test de pression, test de traction )
Processus de production des platines de Wondee Autoparts:
1. Maison de moisissure → 2. Faire du bac à sable → 3. Coulage vide en acier → 4. Usinage → 5. Forage de trou → 6. Filation du trou → 7. Assemblage → 8. Remplissage de la graisse → 9. Produit fini QC → 10. Peinture → 11. Emballage → 12. Entreprise
Emballage
Entreposage et logistique des platines de Wondee Autoparts:
(Casting Turntable Finid Prodution, Turntable étiquetage, plate-forme de platine, entreposage de plate-forme, Chargement de conteneurs de plate-forme)
