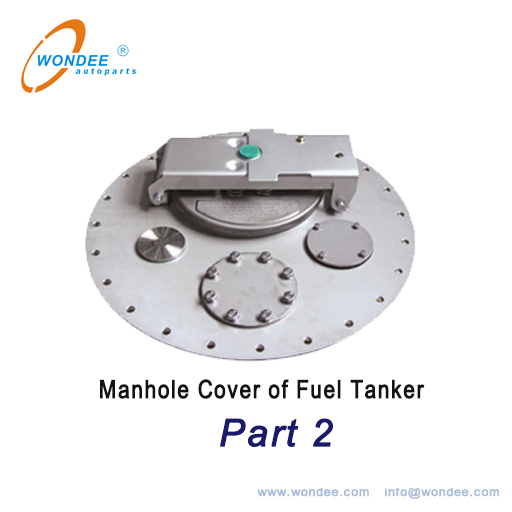

Introduction du couvercle du trou d'homme du pétrolier (partie 2)

- Exigences techniques, méthodes de test et règles d'inspection

1. Les pré-requis techniques


1.1.1 La couverture du trou d'homme doit répondre aux exigences de la norme QC / T1065-2017.

1.1.2 Les matières premières, les pièces achetées, les pièces externalisées et les autres pièces utilisées pour la couverture du trou d'homme doivent répondre aux exigences des normes de produit pertinentes avec les certificats de produit du fabricant.


1.2. Exigences structurelles et fonctionnelles


1.2.1. Le couvercle du trou d'homme doit être équipé d'un port d'alimentation et d'un dispositif de libération de pression d'urgence.

1.2.2. Le port d'alimentation doit être entièrement ouvert et équipé d'un dispositif de sécurité d'ouverture secondaire

1.2.3. Le couvercle du trou d'homme doit être équipé d'une interface de rechange pour installer une soupape de récupération d'huile et de gaz, un capteur anti-débordement, une vanne respiratoire et d'autres vannes.

1.2.4 Le dispositif de libération de pression d'urgence doit être conçu pour empêcher le givrage causé par l'accumulation de liquide.

1.2.5. Lorsque le dispositif de libération de pression d'urgence est fermé, gardez le couvercle du trou d'homme à l'état scellé pour empêcher le liquide ou le gaz de sortir du réservoir.

1.2.6 Lorsque la pression dans le réservoir est inférieure à la pression de libération, le dispositif de libération de pression d'urgence doit revenir à l'état fermé.


1.3 Matériaux


1.3.1. La sélection des matériaux du couvercle du trou d'homme doit être pleinement considérée comme la compatibilité avec le milieu qu'il contacte.

1.3.2. Le couvercle du trou d'homme doit être en alliage d'aluminium, en acier inoxydable ou en acier au carbone, il ne doit pas être fait de matériaux non métalliques.


1.4. Tailles et spécifications


1.4.1 Le diamètre nominal ne doit pas être inférieur à 500 mm.

1.4.2 Le diamètre du dispositif de libération de pression d'urgence ne doit pas être inférieur à 250 mm.

1.4.3. La distance verticale du sommet de toute pièce installée sur le couvercle du trou d'homme à la surface d'étanchéité de l'installation du couvercle du trou d'homme ne doit pas dépasser 150 mm.


1,5 plage de températures de conception


1.5.1 La température de conception du couvercle du trou d'homme est généralement - 20 ℃ ~ 50 ℃. Lorsqu'il existe des exigences environnementales spéciales, la température de conception doit être - 40 ℃ ~ 70 ℃


1.6 Réglage de la pression


1.6.1 Le niveau de pression nominal du couvercle du trou d'homme ne doit pas être inférieur à 65 kPa.

1.6.2 La pression de libération d'urgence du couvercle du trou d'homme doit être de 21 kPa ~ 35 kPa.


1.7 Sceau de la couverture du trou d'homme et de l'anneau de siège


1.7.1. Lorsque le couvercle du trou d'homme est inférieur à 1,5 fois la pression nominale, le taux de fuite doit répondre aux exigences de la grade A dans le tableau 1 ci-dessous.


1.8 Souilation d'urgenceF Sealabilité F


1.8.1 Lorsque la pression supérieure ou égale à 21kpa, le taux de fuite du couvercle du trou d'homme doit répondre aux exigences du grade B dans le tableau 1 ci-dessous

1.8.2. Sous la pression de 16,8 kPa, le taux de fuite du couvercle du trou d'homme doit répondre aux exigences de la grade A dans le tableau 1 ci-dessous


1.9 Fallinscelabilité G


1.9.1 Le taux de fuite du couvercle du trou d'homme doit répondre aux exigences du grade F dans le tableau 1 en dessous en 1 min après la chute

1.9.3 Après le test de chute, la couverture du trou d'homme, y compris les accessoires installés, ne doit pas avoir de fuite visible


Tableau 1. Fuite maximale admissible de chaque niveau de taux de fuite (unité: mm3 / s)

Test de test

Grade A

Catégorie B

Grade C

Grade D

Grade E

Grade F

Grade G

Liquide

Aucune fuite visible pendant la durée du test

0,01xdn

0,03xdn

0.1xdn

0,3xdn

1.0xdn

2.0xdn

Gaz

0,3xdn

3.0xdn

30xdn

300xdn

3000xdn

6000xdn

Noter:

1. Le taux de fuite ne s'applique qu'à la température ambiante.

2. "Aucune fuite visible " signifie qu'il n'y a pas de chute d'eau visible ou de bulle ou de bulle en eau continue et que la fuite est inférieure au niveau B.


1.10 Force


Lorsque le couvercle du trou d'homme est sous la pression de 200 kPa ou 3 fois de la pression nominale, il n'y aura pas de déformation ni de dommages évidents.


1.11. Résistance électrostatique


Tout composant conducteur sur le couvercle du trou d'homme qui peut contacter le milieu, la résistance avec le couvercle du trou d'homme ne doit pas être supérieure à 106Ω


1.12 opérabilité


Le dispositif d'ouverture secondaire de la couverture du trou d'homme doit être en mesure d'ouvrir et de fermer de manière flexible sans bloquer


2. Méthode de test


2.1. Quantité de test


Le nombre d'échantillons pour le test de type de produit est de 2 pièces.


2.2 Test d'étanchéité du couvercle du trou d'homme et de l'anneau de siège


2.2.1 Le milieu d'essai doit être de l'air, de l'azote ou de l'un des autres gaz inertes. La température du milieu d'essai doit être de 5 ℃ ~ 40 ℃.

2.2.2 La durée du maintien de la pression d'essai ne doit pas être inférieure à 60 s.

2.2.3 Le processus d'essai doit être effectué dans la séquence suivante:


a) Installez le couvercle du trou d'homme sur le dispositif de test afin que l'état d'installation du couvercle de trou d'homme soit cohérent avec son état de travail normal;

b) augmenter lentement la pression d'essai à la pression de test spécifiée et maintenir la pression pour le temps spécifié;

c) Vérifiez la fuite de la surface d'étanchéité entre le couvercle du trou d'homme et l'anneau du siège.


2.3. Urgence Libération test d'étanchéité


2.3.1. Le milieu d'essai doit être celui de l'eau, de l'air, de l'azote ou d'autres gaz inertes. La température du milieu d'essai doit être de 5 ℃ ~ 40 ℃.

2.3.2. La durée du maintien de la pression d'essai ne doit pas être inférieure à 60 s

2.3.3. Le processus d'essai doit être effectué dans la séquence suivante:


a) Installez le couvercle de trou d'homme équipé du dispositif de libération d'urgence sur le dispositif de test, de sorte que l'état d'installation du couvercle du trou d'homme est cohérent avec son état de travail normal;

b) Augmentez lentement la pression d'essai pour être supérieure ou égale à 21 kPa et maintenir la pression pendant un temps spécifié;

c) Vérifier la fuite du dispositif de libération d'urgence de la couverture du trou d'homme;

d) Réduire la pression d'essai à 16,8 kPa et maintenir la pression pour le temps spécifié;

e) Vérifiez la fuite du dispositif de libération d'urgence de la couverture du trou d'homme


2.4. Sortie Test de pression d'urgence Libération dispositif


2.4.1. Le milieu d'essai doit être de l'air, de l'azote ou de l'un des autres gaz inertes. La température du milieu d'essai doit être de 5 ℃ ~ 40 ℃.

2.4.2. Le processus d'essai doit être effectué dans la séquence suivante:

a) Installez le couvercle de trou d'homme équipé du dispositif de libération d'urgence sur le banc d'essai afin que l'état d'installation du couvercle de trou d'homme soit cohérent avec son état de travail normal;

b) Augmentez lentement la pression d'essai à la pression de libération d'urgence spécifiée dans 1,6.2


2.5. Épreuve de chute


2.5.1. Équipement de test.


Le corps principal de l'équipement de test de chute est un conteneur, et il y a une bride pour installer le couvercle de trou d'homme d'essai sur le côté du conteneur. L'équipement expérimental doit répondre aux exigences suivantes:


a) La dimension, la tolérance et la structure caractéristique de l'équipement d'essai de chute doivent respecter les exigences de l'annexe C;

b) Le pied de support doit être en acier intégré et ne peut pas être combiné avec d'autres matériaux ou adopter la conception d'absorption des chocs pour absorber l'énergie d'impact;

c) La zone d'impact (bac à sable) au pied du support doit être comme indiqué à l'annexe C;

d) Le dispositif de levage et de libération doit être en mesure de s'assurer que l'équipement d'essai d'impact peut être soulevé à la hauteur de test spécifiée et tomber librement de la hauteur;

e) Le dispositif de levage et de guidage n'affecte pas la chute libre de l'équipement de test;

f) La conception et le fonctionnement de l'équipement de chute doivent répondre aux exigences des réglementations de sécurité locales et avoir la fonction de prévenir la chute accidentelle;

g) Le corps principal de l'équipement d'essai d'automne sera capable de résister à une pression de plus de 200 kPa.


2.5.2. Méthode d'essai.


a) Installez le couvercle du trou d'homme sur la bride du récipient d'essai, et la ligne horizontale centrale du couvercle du trou d'homme doit être alignée sur la ligne horizontale centrale de la bride;

b) Injectez de l'eau dans le récipient principal à 1300 mm plus haut que la ligne horizontale centrale de la bride d'installation et bloquez le trou indicateur de niveau liquide;

c) Soulevez l'équipement de test au point de libération pour soulever l'équipement de 1200 mm;

d) Remuer le sable dans le bac à sable jusqu'à ce qu'il soit doux et même, puis mettez un coussin en caoutchouc dessus;

e) Libérez l'équipement de test pour que l'équipement tombe librement sur 1200 mm;

f) À moins de 1 min après la chute, essuyez le couvercle du trou d'homme et la bride d'installation pour vérifier la fuite du couvercle du trou d'homme.


2.6. Test de force


2.6.1. Le milieu d'essai doit être de l'eau, du kérosène ou de l'un des liquides non corrosifs avec une viscosité pas plus élevée que l'eau. La température du milieu d'essai doit être de 5 ℃ ~ 40 ℃.

2.6.2. La pression de test est de 200 kPa ou 3 fois la pression nominale, la plus grande.

2.6.3. La durée du maintien de la pression d'essai ne doit pas être inférieure à 10 min.

2.6.4. Le processus d'essai doit être effectué dans la séquence suivante:


a) Fermez le port d'alimentation et chaque port de veille sur le couvercle du trou d'homme;

b) Installez le couvercle du trou d'homme sur le dispositif de test;

c) Appliquer la pression d'essai à la partie inférieure du couvercle du trou d'homme, maintenir la pression pour une heure spécifiée et vérifier la déformation et les dommages du couvercle du trou d'homme


2.7. Test de conduction électrostatique


Le test doit être effectué dans la séquence suivante:


a) La couverture du trou d'homme et ses pièces doivent être séchées avant le test;

b) Mesurer la résistance avec un mégger DC de 500 V;

c) Mesurer la résistance électrostatique entre toute partie conductrice de l'ensemble de couverture du trou d'homme qui peut être en contact avec le milieu et le corps du couvercle du trou d'homme.


3. Règles d'inspection


3.1. Inspection de livraison


Chaque couverture de trou d'homme doit être inspirée en usine en fonction des articles spécifiés, les produits peuvent être livrés après avoir réussi l'inspection du fabricant avec le certificat de produit.


3.1.1 Articles d'inspection de livraison:


a) apparence;

b) Test d'étanchéité du dispositif de libération d'urgence;

c) Test de conduction électrostatique.


3.2. Inspection de type


3.2.1 L'inspection de type doit être effectuée dans l'une des situations suivantes:


a) Lorsqu'un nouveau produit est formulé par essai;

b) Lorsque le produit est officiellement produit, il a été produit en continu depuis 3 ans ou que la sortie cumulative est de 10 000 unités;

c) Une fois le produit officiellement produit, il y a des changements majeurs de structure, de matériau, de processus, etc., qui peuvent affecter les performances du produit;

d) Lorsqu'il existe une énorme différence entre l'inspection de la livraison et l'inspection de type du produit.


3.2.2 Pendant l'inspection de type, dans le cas de deux cas a) et b) Dans 2.2.1, l'inspection doit être effectuée en fonction du contenu du chapitre 1;

Dans le cas de c) et d) en 3.2.1, seuls les éléments affectés peuvent être inspectés.


Par
