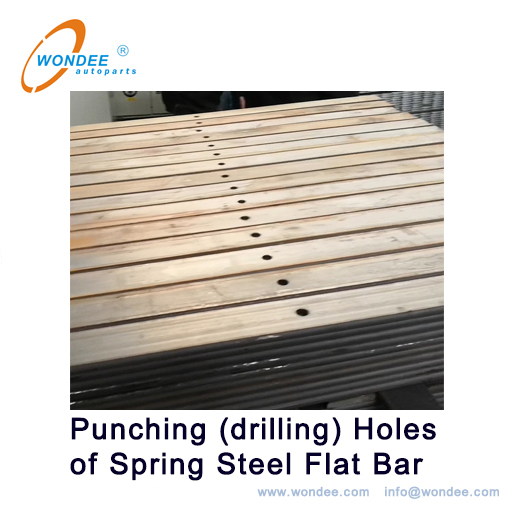

Processus de production de ressorts à lames d'orientation
-des trous d'estampage (de forage) (partie 2)
1. Définition:
trous de POINTAGE: utiliser des appareils d'équipement et d'outillage poinçonnage à trous de perforation sur laposition requisede la barre plate en acier à ressort. Il y a généralement deux méthodes types: estampage à froid et estampage à chaud.
trous 1.2.Drilling
percer des trous: utiliser des machines de forage et des appareils d'outillage pour percer des trous sur la position souhaitée de la barre plate en acier à ressort, comme représenté sur la Figure 2 ci-dessous.
2. Application:
Toutes les feuilles de printemps.
3. Procédures d'exploitation:
3.1. Avant le poinçonnage et le perçage, vérifier la marque de qualification d'inspection du processus sur lebarre plate, et vérifier la spécification et la taille de la barre plate. Seulement quand ils répondent aux exigences du processus, poinçonnage et le perçage peuvent être autorisés.
3.2. Régler la goupille d'arrêt

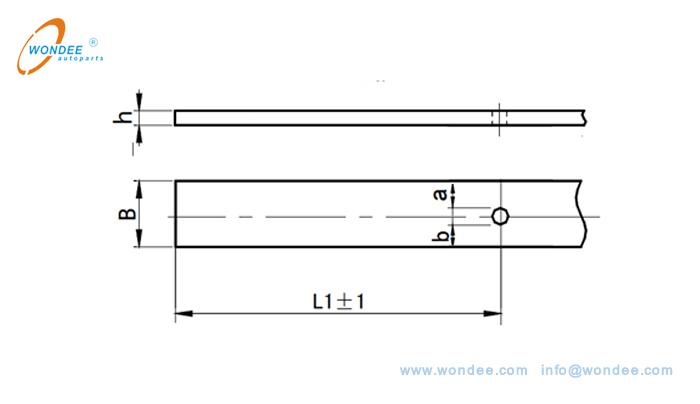

Comme le montre la Figure 1 ci-dessous, percer le trou circulaire central. Ajuster la broche de positionnement selon l'une L1, B, a et b les dimensions.
(Figure 1. Diagramme schématique de positionnement de poinçonnage d'un trou circulaire central)

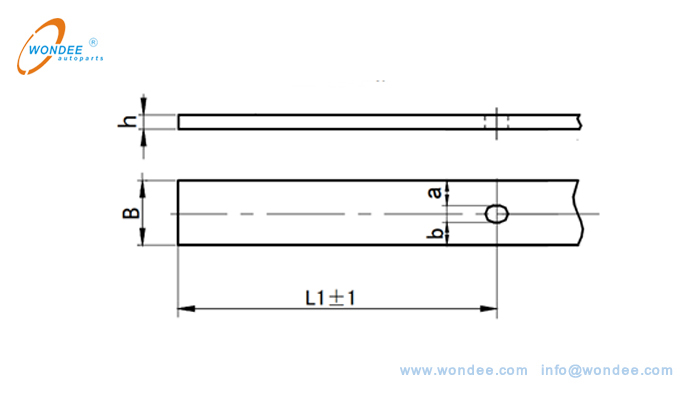

Comme représenté sur la Figure 2 ci-dessous, percer le trou de la bande centrale. Ajuster la broche de positionnement selon l'une L1, B, a et b les dimensions.
(Figure 2.Diagramme schématique de positionnement de la perforation d'un trou de bande centrale)
3.3. Sélection de poinçonnage à froid, de poinçonnage chaud et de forage
3.3.1. Applications de poinçonnage à froid:
1) quand l'épaisseur dela barre plate en acier à ressort H <14mm et le diamètre du trou circulaire central est supérieure à l'épaisseur H deBarre plate en acier à ressort, poinçonnage à froid convient.
2) quand l'épaisseur deBarre plate en acier à ressort H≤9mm et le trou central est un trou de bande, froidLe poinçonnage convient.
3.3.2. Applications de poinçonnage chaud et de forage:
Le poinçonnage à chaud ou le perçage peut être utilisé pour une barre plate en acier à ressort qui ne convient pas au poinçonnage à froid. Pendant le poinçonnage à chaud, le four à fréquence moyenne est utilisé pour le chauffage afin de garantir la température de l'acier de 500 à 550 et la barre plate en acier est rouge foncé.
Lorsque vous perforez et percez un trou, la première partie de la barre plate en acier à ressort doit être inspectée d'une part. Seulement, il passe la première inspection, la production de masse peut être portée. Au cours de l'opération, il convient d'accorder une attention particulière pour empêcher que le matrice de positionnement de desserrer et de déplacer, sinon les tailles de la position de poinçonnage dépasseront la plage de tolérance, entraînant des produits non qualifiés dans des lots.
Les barres plates à ressort perforé (perçues) doivent être empilées soigneusement. Il est interdit de les placer à volonté, entraînant des ecchymoses de surface. La marque de qualification d'inspection doit être faite et la carte de transfert de travail doit être collée.
Mesurer les trous de ressort selon la figure 1 et la figure 2. Les normes de poinçonnage des trous et de perçage sont comme indiqué dans le tableau 1 ci-dessous.
Compilé parWONDEE AUTOPARTS
2022-3-17
