Une chaussure de frein de remorque fait référence à une partie qui se développe vers l'extérieur sous la force de l'arbre à cames ou de la tige pour appuyer sur le tambour de frein et joue du rôle de freinage. Il est installé sur l'essieu à travers le support de freinage. C'est l'un des principaux composants de sécurité du système de freinage automobile.
Comme le montre la figure 1 ci-dessous. Une chaussure de frein est une partie correspondante des freins de frottement de chaussures de tension internes. Et l'autre partie correspondante est un tambour de frein. Lorsque vous travaillez, il porte la poussée d'arbre à cames, de la force inverse, de la force tangentielle et de la force de réaction du tambour de frein externe. Il doit avoir la résistance et la rigidité appropriée, et la garniture de frein de support sur la chaussure de frein doit avoir un coefficient de frottement élevé et stable que possible.

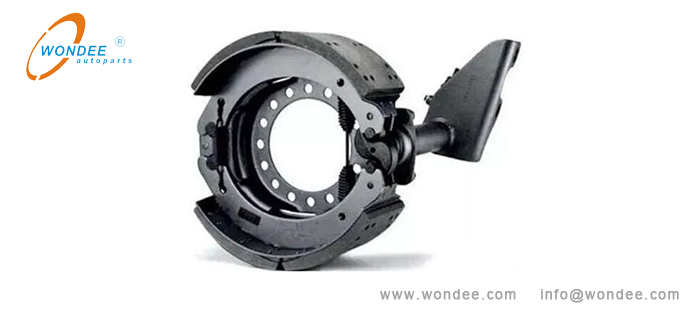

Figure 1. Système de freinage de type tambour pour remorques et camions
Les chaussures de frein sont largement utilisées sur les essieux de semi-remorques.
Comme le montre la figure 2 ci-dessous. L'ensemble de chaussures de frein est principalement composé de chaussures de frein, de garnitures de frein et de rivets. Les garnitures de frein sont rivées aux chaussures de frein à travers des rivets et les chaussures de frein sont composées de plaques de côtes et de panneaux.

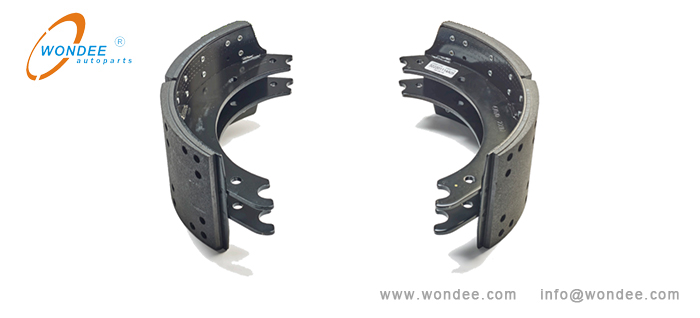

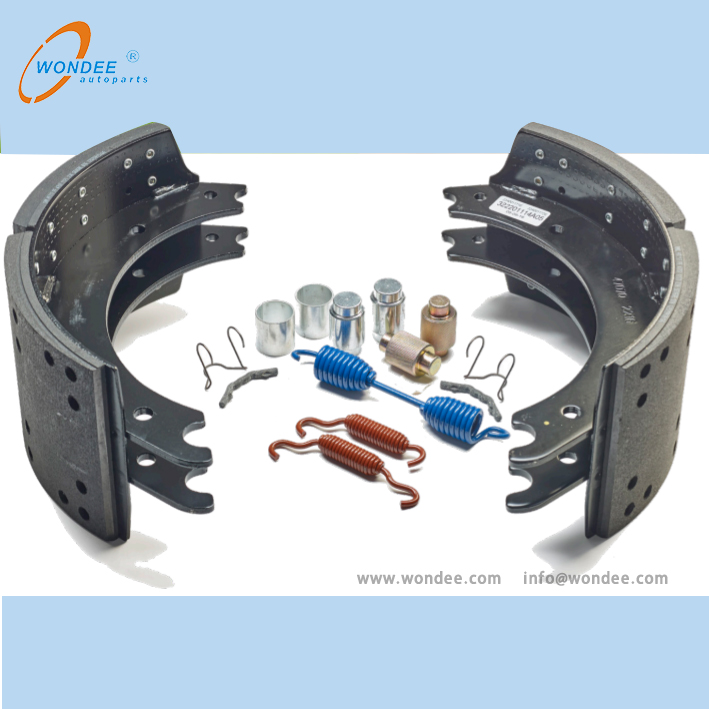

Figure 2. Une chaussure de frein pour semi-remorques d'un fournisseur de Chine / WONDEE AUTOPARTS
Il est principalement introduit des aspects suivants:
1. Classification des chaussures de frein
(1) chaussures de frein de coulée

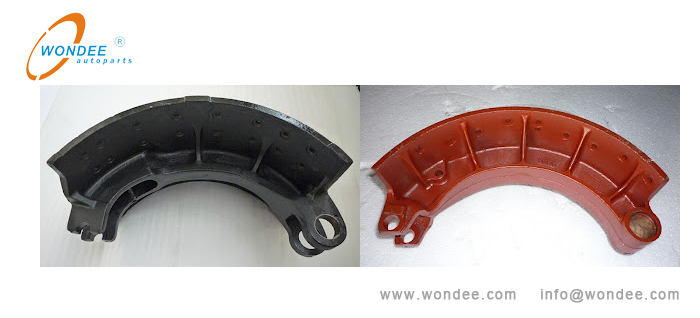

Comme le montre la figure 3 ci-dessous. Ce type de chaussure de frein est constitué intégralement par procédé de coulée, qui présente les avantages suivants sur la chaussure de frein de pressage et de soudure:
① Bonne consistance de produit. Le processus de coulée peut assurer la cohérence des produits.
Le produit a une forte rigidité. Cela peut éviter le problème des freins faibles dans une certaine mesure. Les camions lourds utilisent généralement des chaussures de frein moulé.
Avec le développement ultérieur de la législation automobile et de l'amélioration des exigences de protection de l'environnement, la chaussure de frein est progressivement convertie en processus de pressage et de soudage.
Figure 3. Chaussures de frein de coulée d'un fournisseur de Chine / Autoparts WONDEE
(2)Chaussures de frein de soudure et de soudage
Comme le montre la figure 4 ci-dessous. Ce type de chaussure de frein est composé de plaques d'acier sous le processus de pressage et de soudage, avec une part de marché élevée. Par rapport au processus de casting traditionnel, il présente les avantages suivants:
① poids léger. Sous les mêmes spécifications, la chaussure de frein est d'environ 20% plus claire que la chaussure de frein coulé, qui est plus conforme à la tendance au développement de la légèreté automobile.
② meilleure performance. Parce que les chaussures de frein de soudure et de soudure
sont faits de plaques d'acier, les plaques d'acier ont une certaine élasticité. Pendant le freinage, la doublure de frein convient de plus près au tambour de frein et l'effet de freinage est préférable. Dans le même temps, en raison du poids léger de la chaussure de frein, le temps de réaction de freinage est raccourci.
③ La conception inégale d'épaisseur de la doublure de frein peut être réalisée. La doublure de frein est plus complètement utilisée pour améliorer la durée de vie de la doublure de frein.
④ Faible coût de fabrication et efficacité de production élevée. Le processus de pressage et de soudage est relativement simple et le cycle de traitement est court, ce qui peut éviter la pression de production requise par des ébauches de masse de masse.
⑤ bons avantages sociaux. Le processus de pressage et de soudage remplace le processus de coulée, qui n'a que peu de pollution de l'environnement.
Figure 4. Appuyez sur les chaussures de frein de soudure et de soudage à partir d'un fournisseur de Chine / Wonais Autoparts
2. Paramètres techniques des chaussures de frein
Comme le montre la figure 5 ci-dessous. Les principaux paramètres techniques des chaussures de tambour de frein sont les suivantes:

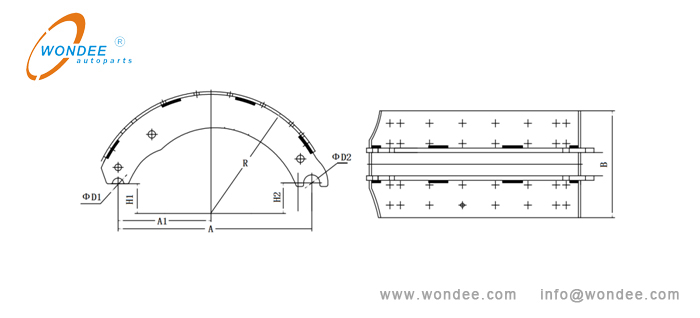

Figure 5. Diagramme schématique d'un paqueteuse de frein
(1) A: distance centrale entre la goupille de support et la broche à rouleau
(2) B: largeur de chaussure de frein
(3) H: hauteur centrale
(4) R: rayon de la surface de freinage
(5) D1: diamètre de la broche de support
(6) D2: diamètre de la goupille de rouleau
3. Sélection de chaussures de frein
Comment sélectionner correctement la chaussure de frein, elle peut être déterminée à partir des aspects suivants:
(1) Déterminez les produits en fonction du nombre d'OEM de fabricants automobiles, fabricants d'essieux ou fabricants de chaussures de frein.
Voir le tableau 1.below pour le nombre de chaussures de frein commun Nombre d'OEM de fabricants bien connus:
Modèles de chaussures de frein | OEM Réf. NOMBRES | |
BPW180 (vieux) | 05.091.26.64.2 | |
BPW180 (nouveau) | 05.091.46.17.0 | |
BPW200 (vieux) | 05.091.27.54.2 | |
BPW200 (nouveau) | 05.091.27.83.0 | |
BPW220 (nouveau) | 05.091.28.29.0 | |
SAF180 (vieux) | 3.054.0052.00 | |
SAF200 (vieux) | 3.054.0053.00 | |
4515Q | 152.05.533 | |
4515E | 150.25.412 | |
4515FS | A-jao508-001 | |
4515 | Comme Fuwa's | |
4551Q | 152.05.191 | |
4551E | 152.00.007 | |
4551 | Comme Fuwa's | |
4707 | 152.24.724 | |
4709 | EATON819707 | |
4311E | EATON805442 | |
4524Q | Meritor A3222E1383 | |
4702 | Meritor A3222M2223 | |
1443E | EATON807685 | |
1308Q | Meritor A3222F1982 | |
1308E | Meritor A322201837 | |
1308p | ||
4516Q | ||
4516 | ||
4514 | Meritor A3222C1381 | |
11.5 | ||
11.5 FUWA | ||
3502550 | ||
3502560 |
(2) Déterminez les produits en fonction des paramètres de base des chaussures de frein
En se référant à la figure 5, les paramètres techniques des chaussures de frein communs sont présentés dans le tableau 2 ci-dessous.
Modèle | R | D1 | D2 | A | B | H1 | H2 |
BPW180 (vieux) | R205 | ∅26 | ∅36 | 318 | 180 | 51 | 51 |
BPW180 (nouveau) | R205 | ∅26 | ∅36 | 318 | 180 | 49.17 | 54.1 |
BPW200 (vieux) | R205 | ∅26 | ∅36 | 318 | 200 | 51 | 51 |
BPW200 (nouveau) | R205 | ∅26 | ∅36 | 318 | 200 | 49.17 | 54.1 |
BPW220 (nouveau) | R205 | ∅26 | ∅36 | 317.7 | 220 | 49.17 | 54.1 |
SAF180 (vieux) | R205 | ∅19 | ∅31.9 | 323.85 | 180 | 36.5 | 31.75 |
SAF200 (vieux) | R205 | ∅19 | ∅31.9 | 323.85 | 200 | 36.5 | 31.75 |
4515Q | R203 | ∅19.2 | ∅25.5 | 323.85 | 177.8 | 49 | 45 |
4515E | R203 | ∅19 | ∅32 | 323.85 | 177.8 | 39.2 | 32.48 |
4515FS | R203 | ∅19 | ∅32 | 323.52 | 177.8 | 49.3 | 50.9 |
4515 | R203 | ∅19.05 | ∅27 | 323.85 | 177.8 | 48.5 | 50.9 |
4551Q | R203 | ∅19.2 | ∅25.6 | 323.85 | 220 | 49 | 45 |
4551E | R203 | ∅19 | ∅32 | 323.85 | 220 | 39.2 | 32.48 |
4551fs | R203 | ∅19 | ∅32 | 323.52 | 220 | 49.3 | 50.9 |
4551 | R203 | ∅19.05 | ∅27 | 323.85 | 220 | 48.5 | 50.9 |
4707 | R203 | ∅19 | ∅25.6 | 323.7 | 177.8 | 47.75 | 47.5 |
4709 | R204.32 | ∅20.6 | ∅35 | 312.72 | 176.5 | 49.19 | 17.3 |
4311E | R190.8 | ∅21 | ∅35 | 312.8 | 176.5 | 39.78 | 20 |
4524Q | R203 | ∅19.2 | ∅25.6 | 323.85 | 127 | 49 | 45 |
4702 | R183.5 | ∅19 | ∅25.6 | 296 | 101.5 | 46 | 39.7 |
1443E | R187 | ∅18.8 | ∅35 | 295.5 | 101.5 | 49.5 | 0 |
1308Q | R178.5 | ∅19 | ∅22 | 293.5 | 101.5 | 31.8 | 30.6 |
1308E | R178.5 | ∅19.2 | ∅34 | 299.3 | 101.5 | 30.5 | 3.7 |
4516 | R203 | ∅19.05 | ∅27 | 323.85 | 203 | 48.5 | 50.9 |
4514 | R203 | ∅19.05 | ∅27 | 323.85 | 152 | 48.5 | 50.9 |
11.5t York | R150 | ∅19 | ∅26 | 233 | 178 | 41 | 46 |
11.5t Fuwa | R150 | ∅19 | ∅32 | 228 | 190 | 44 | 41 |
3502550 | R145.75 | ∅23 | ∅36 | 204 | 150 |
Tableau 2. Paramètres des chaussures de frein communes
(3) Déterminez les produits en fonction des échantillons de chaussures de frein ou des dessins
4. Instructions de maintenance des chaussures de frein
Afin de réaliser la durée de vie la plus longue et la meilleure performance de service des chaussures de frein, la maintenance régulière doit être effectuée conformément au manuel de maintenance du fabricant du véhicule ou du fabricant d'essieu.
5. Description de la garantie de la chaussure de frein
La garantie de qualité des chaussures de frein de véhicules robustes est généralement la suivante:
Chaussures de frein pour semi-remorques: 3 ans ou 500 000 km
Chaussures de frein pour camions lourds: 2 ans ou 500 000 km.
La garantie de qualité est généralement limitée à une utilisation sur les voies rapides ou les routes ordinaires. Il n'inclut pas l'usure normale, une utilisation inappropriée, une installation incorrecte, un accident de la route, une maintenance inappropriée ou toute autre situation pouvant être considérée comme une défaillance du produit. La situation spécifique doit être soumise aux instructions du fabricant.
Remarque: Les garnitures sont des pièces vulnérables et ne sont pas couvertes par la garantie
6.Table de sélection de chaussures de frein de mervee
La table de sélection de chaussures de frein WONDEE est indiquée dans le tableau 3 ci-dessous:
Modèle | spécification | Image |
4514 | Échange avec: | |
4515 (FUWA 13T) | Mâchoire de frein | |
4516 | Mâchoire de frein | |
4551 (Fuwa 16T) | Mâchoire de frein | |
4524Q | Mâchoire de frein | |
Mâchoire de frein | ||
4516Q | Mâchoire de frein | |
4551Q | Mâchoire de frein | |
4515E | Mâchoire de frein | |
4515FS | Mâchoire de frein | |
BPW200 (ancien modèle) | Chaussure de frein (ancien modèle) | |
Interchange avec: Eaton 1005840 | ||
1308Q | Interchange avec: Rockwell / Meritor A3222F1982 | |
1308p | Mâchoire de frein | |
1443 | Interchange avec: Eaton 807685 | |
4551E | Mâchoire de frein | |
Chaussure de frein (nouveau modèle) |
| |
Chaussure de frein (nouveau modèle) | ||
Chaussure de frein (nouveau modèle) | ||
Chaussure de frein (ancien modèle) | ||
4702 | Mâchoire de frein | |
4707 | Mâchoire de frein | |
4709 | Taille de la rivière: 10-8 1/2 | |
Échange avec: | ||
Chaussure de frein 8-9ton Essieux | ||
Taille du tambour: ∅410x180mm | ||
150 YORK | Mâchoire de frein | |
SAF200 (ancien modèle) | Chaussure de frein 10-12 tonnes Essieux | |
Mâchoire de frein | ||
Taille du tambour: ∅310x190mm | ||
Mâchoire de frein | ||
Mâchoire de frein | ||
Mâchoire de frein |
Tableau 3.Table de sélection de chaussures de frein de mervee
