Application
La soupape d'arrêt d'urgence est également appelée soupape d'arrêt de sécurité ou soupape sous-marin, ce qui signifie qu'en cas d'urgence, la vanne se fermera rapidement ou s'ouvrira rapidement pour éviter les accidents.

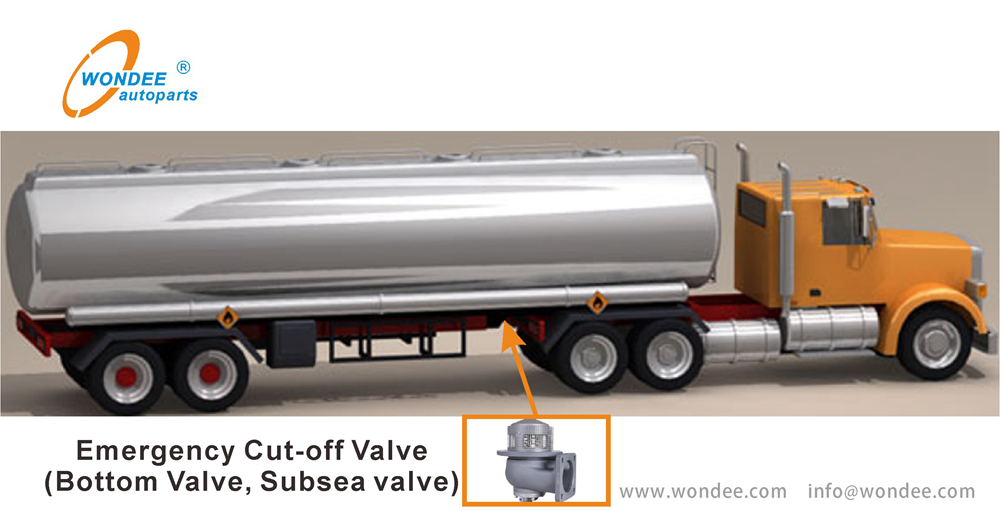

La soupape d'arrêt d'urgence est installée au bas de la voiture du réservoir et le joint principal de la soupape sous-marin est situé à l'intérieur du réservoir. Lorsque le pipeline ou la soupape est accidentellement cassé, le réservoir peut toujours être scellé pour éviter les fuites de liquide dans le réservoir et améliorer la sécurité et la fiabilité du transport. Chaque pétrolier a une valve sous-marine? Quelle est la fonction d'une si petite composante?
1. Lorsque le camion de ravitaillement est rempli de carburant, la soupape de récupération du pétrole et du gaz s'ouvre et le niveau de liquide croissant pousse le pétrole et le gaz vers le haut pour revenir dans le réservoir dans la zone du réservoir grâce à une série de systèmes de récupération de pétrole et de gaz.
2. La soupape de récupération permet au gaz récupéré d'entrer dans le réservoir d'huile lorsque le pétrolier décharge. Dans les systèmes sans installations de récupération de pétrole et de gaz, l'air est autorisé à pénétrer dans le réservoir de pétrole.
3. Le scellement élevé assure la sécurité du transport des pétroliers.
4. La conception raisonnable du corps de la valve garantit une efficacité élevée de la récupération du pétrole et du gaz.
Bien que la soupape de coupure d'urgence ne soit qu'une petite pièce discrete sur le corps du véhicule, elle joue un rôle vital. Il peut non seulement absorber efficacement l'énergie transmise par le pipeline endommagé par l'impact du véhicule, mais également assurer l'intégrité du mécanisme d'étanchéité pour éviter les fuites de matériaux. Il améliore considérablement la garantie de conduite de sécurité pour assurer la sécurité de l'ensemble du véhicule et éviter des accidents dangereux.
Types 1 ~ 6

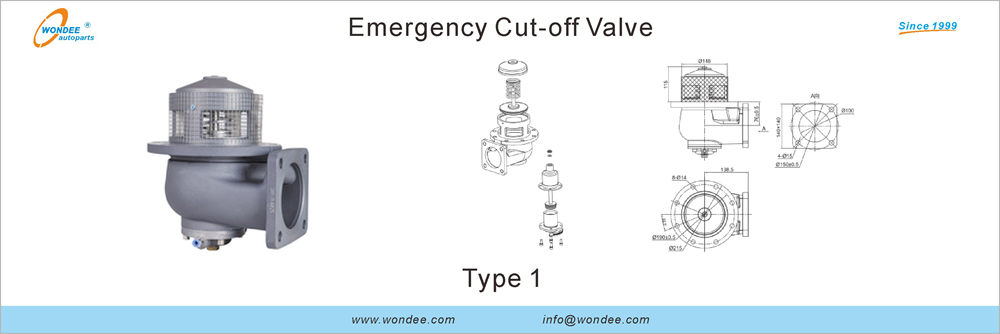

| Caractéristiques (Type 1): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Conception corporelle de vanne à 90 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Alliage d'aluminium coulé |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD02-100 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100 mm |
| Spécifications de la technique: | |
| Diamètre nominal: | DN100 （4 ″） |
| Pression nominale: | 0,6 MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Diesel, essence |
| Plage de températures de travail ： | -20 ℃ ~ 50 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
| Caractéristiques (Type 2): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Conception corporelle de vanne à 90 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD02-100PAF2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100 mm |
| Spécifications de la technique: | |
| Diamètre nominal: | DN100 （4 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

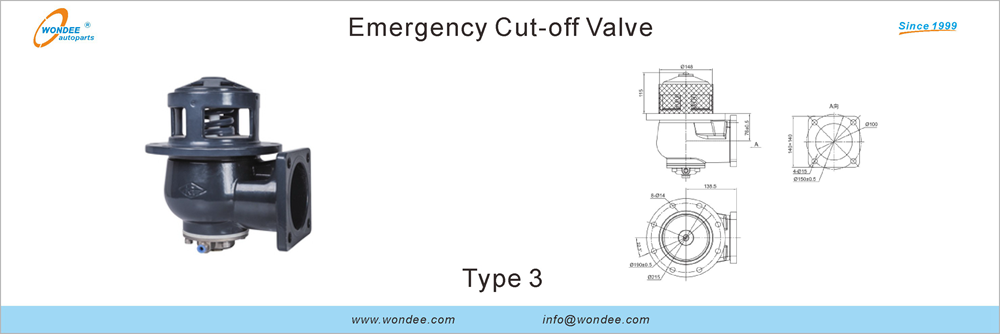

| Caractéristiques (Type 3): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Corps de soupape à 90 ° conçu, et l'extérieur est recouvert de polytétrafluoroéthylène, avec une fonction anti-corrosion. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD02-100CAF2 | Mode d'ouverture du cylindre interne, Diamètre de décharge: Ø100 mm |
| Spécifications de la technique: | |
| Diamètre nominal: | DN100 （4 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

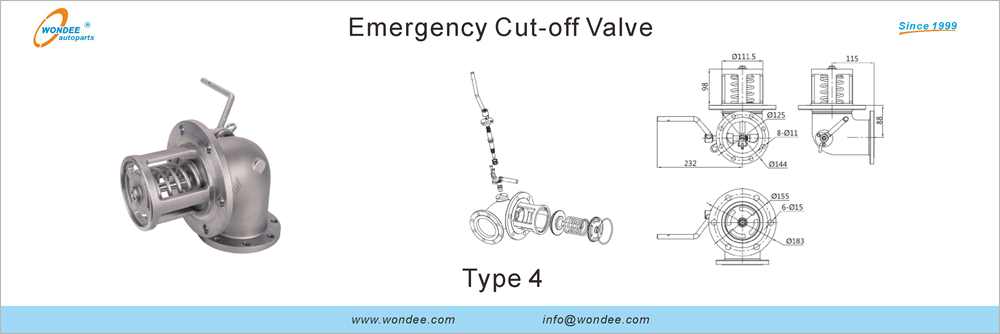

| Caractéristiques (Type 4): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Conception corporelle de vanne à 90 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD02-80SY3 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø80 mm （3 ''） |
| WD02-100SY2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100mm （4 ''） |
| WD02-80PSAY3 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø80 mm （3 ''） |
| WD02-100PSAY2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100mm （4 ''） |
| Spécifications de la technique: | |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

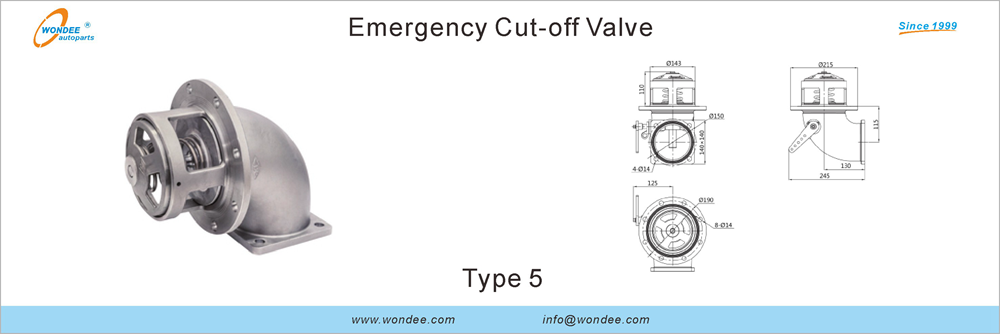

| Caractéristiques (Type 5): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Conception corporelle de vanne à 90 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD02-80PSAF2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø80 mm （3 ''） |
| WD02-100PSAF2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100mm （4 ''） |
| Spécifications de la technique: | |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

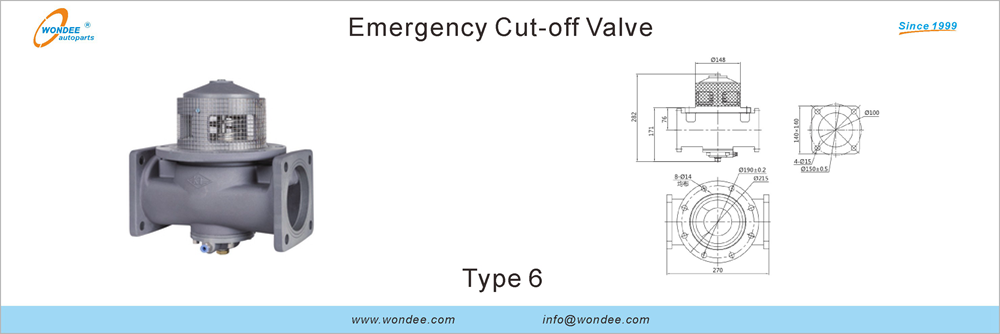

| Caractéristiques (Type 6): | |
| Structure: | Vanne de coupure d'urgence à 90 °. Conception corporelle de soupape à 90 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Alliage d'aluminium |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD828-100F2 | Mode d'ouverture du cylindre interne, diamètre de décharge: Ø100mm （4 ''） |
| Spécifications de la technique: | |
| Diamètre nominal: | DN100 （4 ″） |
| Pression nominale: | 0,6 MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Diesel, essence |
| Plage de températures de travail ： | -20 ℃ ~ 50 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
Types 7 ~ 12

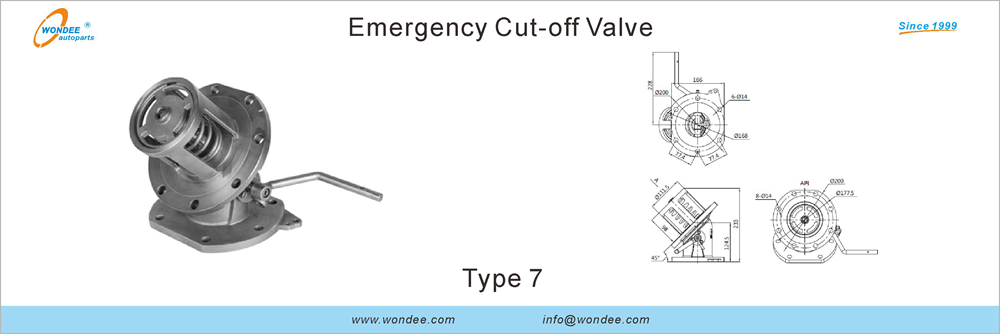

| Caractéristiques (Type 7): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSAY1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm |
| WD826-80RSAY1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

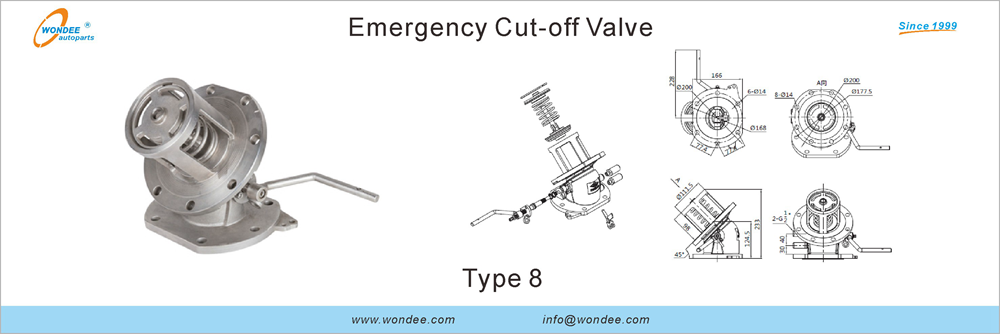

| Caractéristiques (Type 8): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSBY1 | Mode d'ouverture manuel, diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RSBY1 | Mode d'ouverture manuel, diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
| Caractéristiques (Type 9): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| Wd826-80pqay1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RQAY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, pas de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

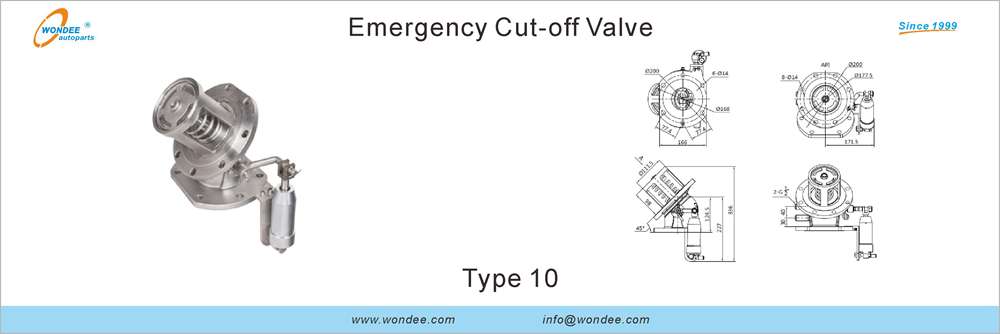

| Caractéristiques (Type 10): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PQBY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RQBY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

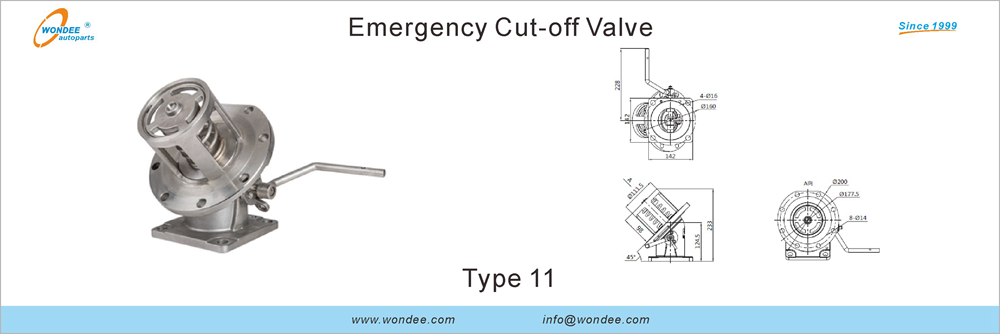

| Caractéristiques (Type 11): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSAF1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RSAF1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80PSAF2 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RSAF2 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride (120 × 120，140 × 140) |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

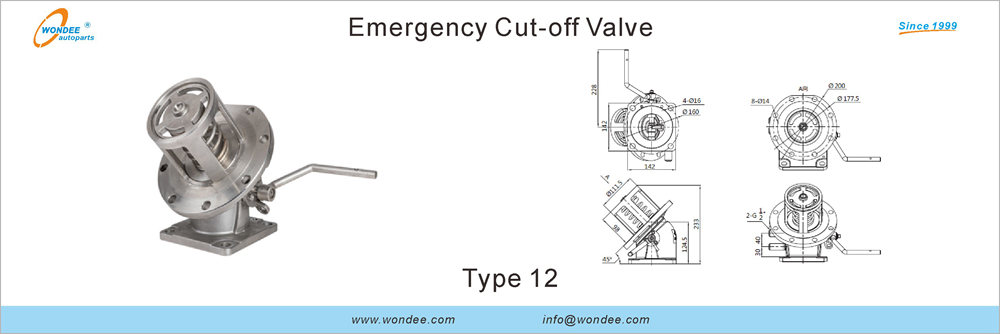

| Caractéristiques (Type 12): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSBF1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RSBF1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80PSBF2 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RSBF2 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride （120 × 120，140 × 140） |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
Types 13 ~ 18

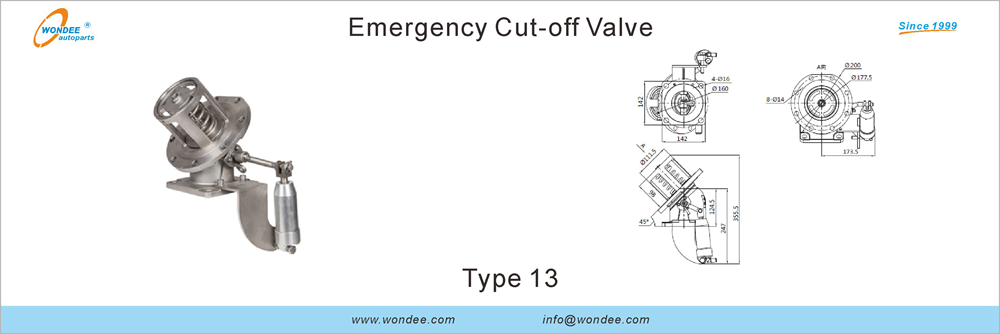

| Caractéristiques (Type 13): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| Wd826-80pqaf2 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RQAF2 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, pas de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride （140 × 140） |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

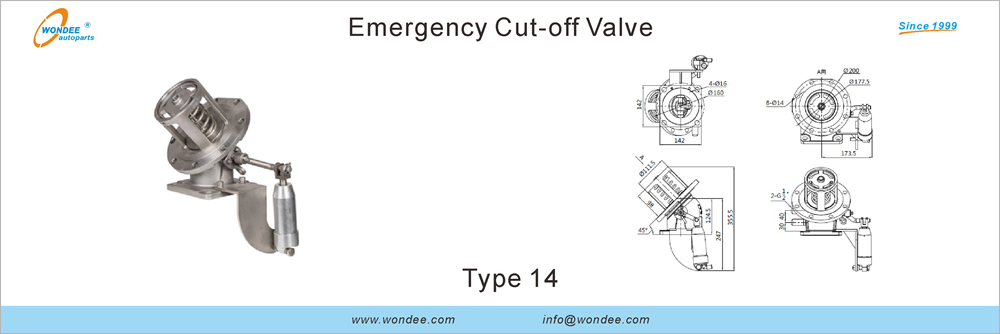

| Caractéristiques (Type 14): | |
| Structure: | Vanne de coupure d'urgence 45 °. Conception corporelle de soupape 45 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PQBF2 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80PQBF2 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride （140 × 140） |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

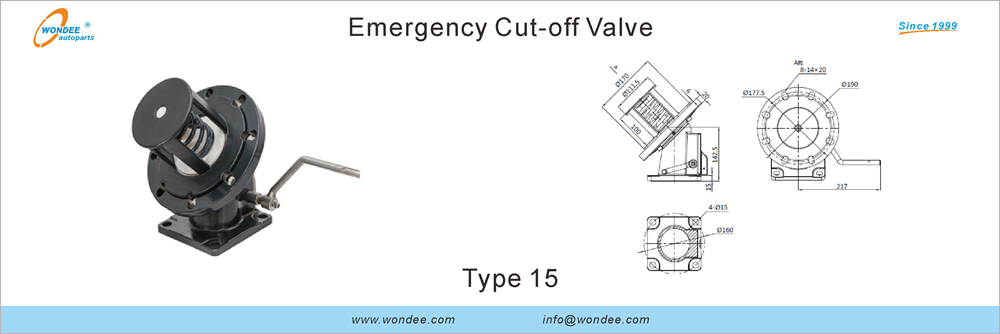

| Caractéristiques (Type 15): | |
| Structure: | Vanne de coupure d'urgence 45 °. Corps de soupape de 45 ° conçu, et l'extérieur est recouvert de polytétrafluoroéthylène, avec une fonction anti-corrosion. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80CSAF2 | Mode d'ouverture manuelle, diamètre de décharge: Ø80 mm, pas de rétention de température. |
| WD826-80CQAF2 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm, pas de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

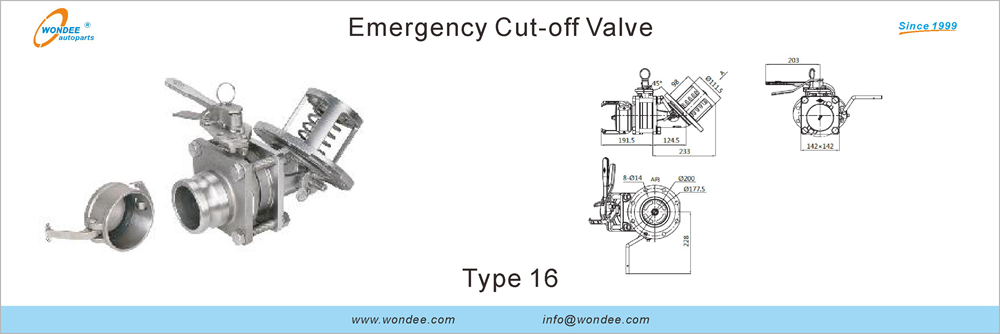

| Caractéristiques (Type 16): | |
| Structure: | Vanne de coupure d'urgence de type masculin à 45 °. Conception du corps de soupape 45 °, |
| Application: | Peut être utilisé avec la soupape de papillon pour obtenir une protection à double joint. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSAF2L1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RSAF2L1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80PSBF2L1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RSBF2L1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

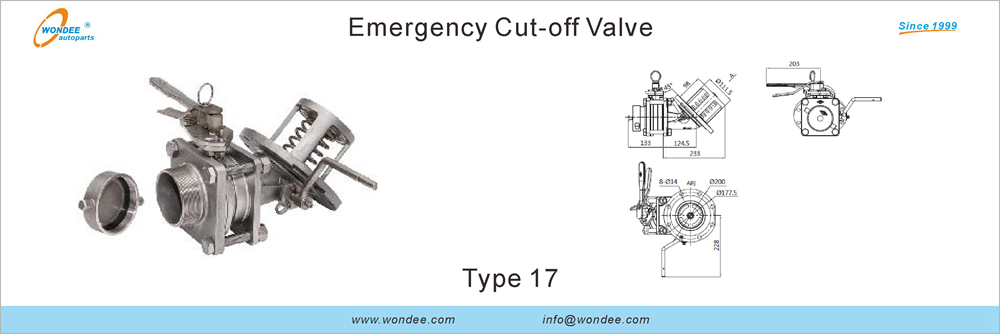

| Caractéristiques (Type 17): | |
| Structure: | 45 ° Type intégral Vanne de coupure d'urgence mâle. Conception du corps de soupape 45 °, |
| Application: | Peut être utilisé avec la soupape de papillon pour obtenir une protection à double joint. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSAF2M1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80RSAF2M1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, pas de température. |
| WD826-80PSBF2M1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| WD826-80RSBF2M1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm, tenue de température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

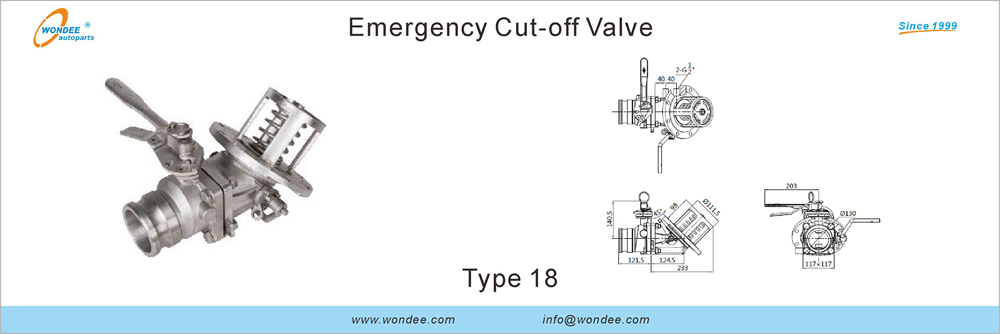

| Caractéristiques (Type 18): | |
| Structure: | 45 ° Type intégral Vanne de coupure d'urgence mâle. Conception du corps de soupape 45 °, |
| Application: | Peut être utilisé avec la soupape de papillon pour obtenir une protection à double joint. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD826-80PSAF1L | Mode d'ouverture manuel ， Pas de rétention de température. |
| WD826-80RSAF1L | Mode d'ouverture manuel ， Pas de rétention de température. |
| WD826-80PSBF1L | Mode d'ouverture manuelle ， Temper en température. |
| WD826-80RSBF1L | Mode d'ouverture manuelle ， Temper en température. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
Types 19 ~ 23
| Caractéristiques (Type 19): | |
| Structure: | Vanne de coupure d'urgence à 180 °. Conception corporelle de vanne à 180 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD801-80PSAY1 | Mode d'ouverture manuelle ， Diamètre de décharge: Ø80 mm （3 ″）, pas de température. |
| WD801-80RSAY1 | Mode d'ouverture manuelle ， Diamètre de décharge: Ø80 mm （3 ″）, pas de température. |
| WD801-100PSAY5 | Mode d'ouverture manuel ， Diamètre de décharge: Ø100 mm （4 ″）, pas de température. |
| WD801-100RSAY5 | Mode d'ouverture manuel ， Diamètre de décharge: Ø100 mm （4 ″）, pas de température. |
| Spécifications de la technique: | |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

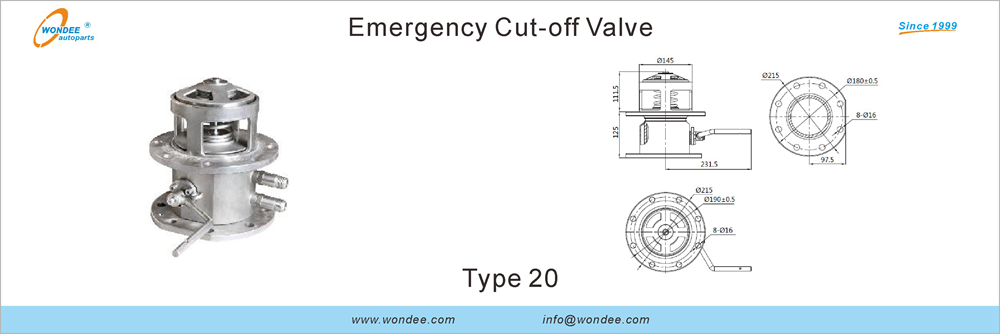

| Caractéristiques (Type 20): | |
| Structure: | Vanne de coupure d'urgence à 180 °. Conception corporelle de vanne à 180 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD801-80PSBY1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm （3 ″）, Temperature Restent. |
| WD801-80RSBY1 | Mode d'ouverture manuel ， Diamètre de décharge: Ø80 mm （3 ″）, Temperature Restent. |
| WD801-100PSBY5 | Mode d'ouverture manuel ， Diamètre de décharge: Ø100 mm （4 ″）, Temperature Restent. |
| WD801-100RSBY5 | Mode d'ouverture manuel ， Diamètre de décharge: Ø100 mm （4 ″）, Temperature Restent. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN80 （3 ″） |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

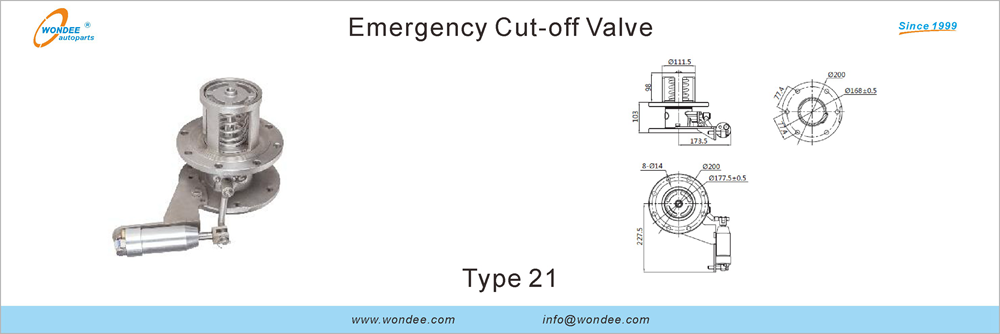

| Caractéristiques (Type 21): | |
| Structure: | Vanne de coupure d'urgence à 180 °. Conception corporelle de vanne à 180 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| Wd801-80pqay1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm （3 ″）, pas de température. |
| WD801-80RQAY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm （3 ″）, pas de température. |
| Wd801-100pqay5 | Mode d'ouverture pneumatique, diamètre de décharge: Ø100 mm （4 ″）, pas de température. |
| Wd801-100pqay5 | Mode d'ouverture pneumatique, diamètre de décharge: Ø100 mm （4 ″）, pas de température. |
| Spécifications de la technique: | |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |

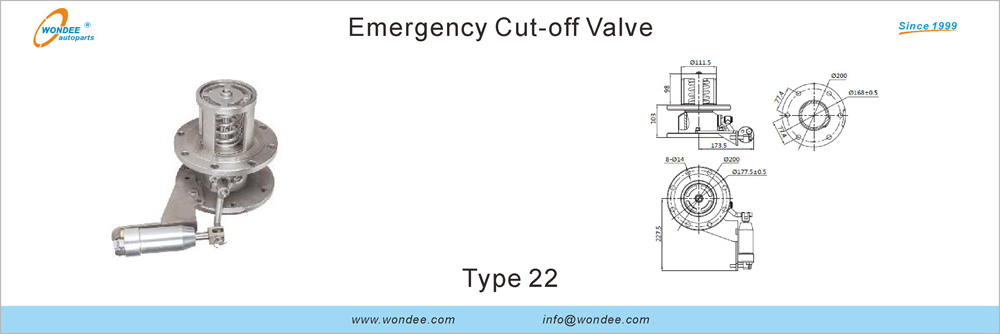

| Caractéristiques (Type 22): | |
| Structure: | Vanne de coupure d'urgence à 180 °. Conception corporelle de vanne à 180 °. |
| Application: | Installé au bas du réservoir, adapté à la remplissage et à la drainage du petit volume de réservoir. |
| Matériel: | Acier inoxydable |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD801-80PQBY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm （3 ″）, tenue de température. |
| WD801-80RQBY1 | Mode d'ouverture pneumatique, diamètre de décharge: Ø80 mm （3 ″）, tenue de température. |
| WD801-100PQBY5 | Mode d'ouverture pneumatique, diamètre de décharge: Ø100 mm （4 ″）, tenue de température. |
| WD801-100RQBY5 | Mode d'ouverture pneumatique, diamètre de décharge: Ø100 mm （4 ″）, tenue de température. |
| Spécifications de la technique: | |
| Pression nominale: | 1.6MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Produits chimiques dangereux |
| Plage de températures de travail ： | -40 ℃ ~ 200 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
| Remarques: | |

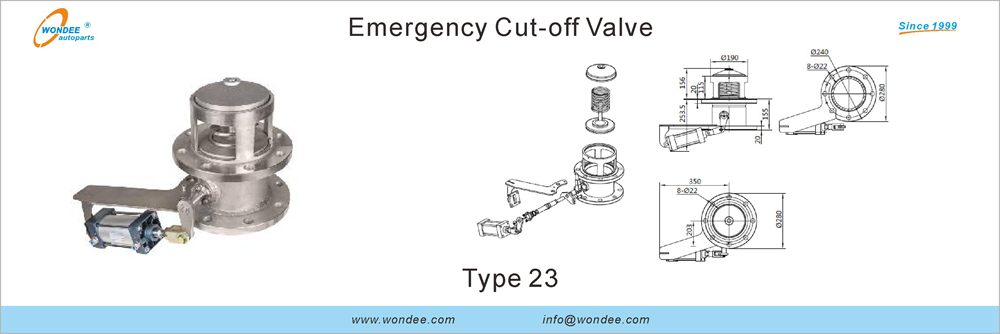

| Caractéristiques (Type 23): | |
| Structure: | Vanne de coupure d'urgence à 180 °. Conception corporelle de vanne à 180 °. |
| Application: | Installé au bas du réservoir, le grand diamètre nominal fonctionnant, adapté au chargement rapide et au déchargement, à la prise en charge du temps. |
| Matériel: | Alliage d'aluminium |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD801-150QY4 | Mode d'ouverture pneumatique, diamètre de décharge: Ø150 mm （6 ″）, pas de température. |
| Spécifications de la technique: | |
| Pression nominale: | 0,6 MPA |
| Méthode d'installation: | Type de bride |
| Medium approprié: | Diesel, essence |
| Plage de températures de travail ： | -20 ℃ ~ 50 ℃ |
| Plage de températures de travail dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
| Remarques: | Le sceau doit être remplacé tous les 6 mois et personnalisé dans des conditions spéciales. |
