Application
La soupape de respiration du pétrolier est composée d'une soupape de pression et d'une valve à vide. C'est un accessoire important pour protéger le réservoir d'huile. Il est installé sur le toit du réservoir d'huile. En général, son rôle est de maintenir l'étanchéité de l'air des réservoirs d'huile et de réduire la perte d'évaporation des produits pétroliers dans une certaine mesure. Si nécessaire, il peut automatiquement ventiler, ajuster et équilibrer la pression interne et externe du réservoir d'huile, jouant un rôle sûr dans le réservoir d'huile.
La soupape de respiration est un produit sûr et économique pour maintenir le solde de la pression d'air du réservoir et réduire la volatilisation moyenne La valve respiratoire utilise pleinement la capacité de pression du réservoir lui-même pour réduire la décharge du milieu. Son principe est de contrôler la pression d'échappement positive et la pression d'aspiration négative du réservoir en utilisant le poids des disques de soupape de pression positive et négative.
Lorsque la pression du milieu dans le réservoir se trouve dans la plage de pression de fonctionnement de la soupape de reniflard, la soupape de reniflard ne fonctionnera pas pour maintenir l'étanchéité du réservoir d'huile.
Lorsque le milieu est ajouté au réservoir pour augmenter la pression de l'espace de gaz supérieur dans le réservoir et atteindre la pression de fonctionnement positive de la soupape de reniflard, la soupape de pression est ouverte et le gaz s'échappe du port d'exhalation de la vanne de reniflard , de sorte que la pression dans le réservoir ne continue pas d'augmenter.
Lorsque le milieu est pompé hors du réservoir pour réduire la pression de l'espace de gaz supérieur dans le réservoir et atteindre la pression négative de fonctionnement de la soupape de reniflard, l'atmosphère à l'extérieur du réservoir ouvrira le disque de soupape de pression négatif qui ouvre la soupape de reniflard, Permettre au gaz extérieur d'entrer dans le réservoir, de sorte que la pression dans le réservoir ne continuera plus à baisser, et la pression à l'intérieur du réservoir sera équilibrée avec celle à l'extérieur du réservoir pour protéger le dispositif de sécurité du réservoir.

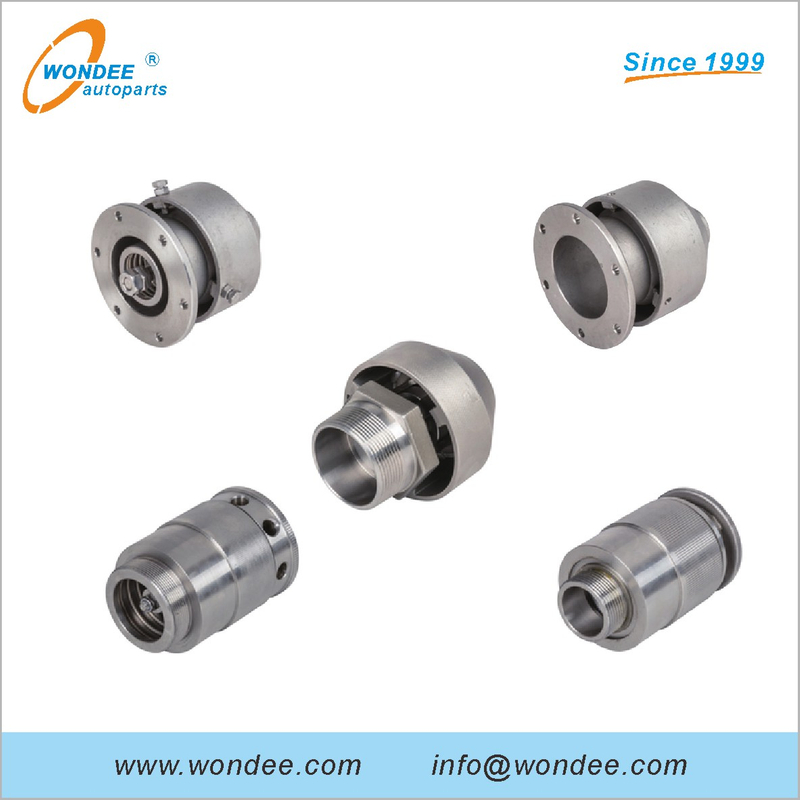

Types 1 ~ 2
| Caractéristiques (Type 1): | |
| Vanne de respiration interne | |
| Connexion: M55X1.5 Connexion de filetage externe | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD031-40MYS | Diamètre nominal Ø40 mm, valve de respiration interne |
| WD031-40pmys | Diamètre nominal Ø40 mm, valve de respiration interne |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
| Caractéristiques (Type 2): | |
| Vanne de respiration interne | |
| Connexion: 1 5/8-12un Connexion de filetage externe | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Avec résistance au feu, fonction anti-débit | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD031-30NYS | Diamètre nominal Ø30 mm, valve de respiration interne |
| WD031-30PNYS | Diamètre nominal Ø30 mm, valve de respiration interne |
| WD031-40GYS | Diamètre nominal Ø40 mm, valve de respiration interne |
| WD031-40PGYS | Diamètre nominal Ø40 mm, valve de respiration interne |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
Types 3 ~ 4
| Caractéristiques (Type 3): | |
| Vanne respiratoire externe | |
| Connexion: connexion à la bride, avec des trous de montage à 6 Ø6,5 | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-60FH | Diamètre nominal Ø60 mm, valve respiratoire externe |
| WD06-60PFH | Diamètre nominal Ø60 mm, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
| Caractéristiques (Type 4): | |
| Vanne respiratoire externe | |
| Connexion: connexion de thread externe | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-60mh | Diamètre nominal Ø60 mm, filetage M70 × 2, valve respiratoire externe |
| WD06-60pmh | Diamètre nominal Ø60 mm, filetage M70 × 2, valve respiratoire externe |
| WD06-30mha | Diamètre nominal Ø30 mm, filetage M42 × 2, valve respiratoire externe |
| WD06-30pmha | Diamètre nominal Ø30 mm, filetage M42 × 2, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
Types 5 ~ 6
| Caractéristiques (Type 5): | |
| Vanne respiratoire externe | |
| Connexion: connexion à la bride, avec des trous de montage à 6 Ø6,5 | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Avec résistance au feu, fonction anti-débit | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-60FHYS | Diamètre nominal Ø60 mm, valve respiratoire externe |
| WD06-60PFHYS | Diamètre nominal Ø60 mm, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ (alliage d'aluminium) |
| -20 ℃ ~ 200 ℃ (acier inoxydable) | |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
| Caractéristiques (Type 6): | |
| Vanne respiratoire externe | |
| Connexion: connexion du thread | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Avec résistance au feu, fonction anti-débit | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-60MHYS | Diamètre nominal Ø60 mm, filetage externe M70 × 2, valve respiratoire externe |
| WD06-60pmhys | Diamètre nominal Ø60 mm, filetage externe M70 × 2, valve respiratoire externe |
| WD06-50pmhys | Diamètre nominal Ø50 mm, filetage interne G2 ″, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ (alliage d'aluminium) |
| -20 ℃ ~ 200 ℃ (acier inoxydable) | |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
Types 7 ~ 8
| Caractéristiques (Type 7): | |
| Vanne respiratoire externe | |
| Connexion: connexion du thread interne | |
| Matériau: coulé en alliage en aluminium / acier inoxydable | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-30MH | Diamètre nominal Ø30 mm, filetage M33 × 2, valve respiratoire externe |
| WD06-30pmh | Diamètre nominal Ø30 mm, filetage M33 × 2, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ (alliage d'aluminium) |
| -20 ℃ ~ 200 ℃ (acier inoxydable) | |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
| Caractéristiques (Type 8): | |
| Vanne respiratoire externe | |
| Connexion: connexion de thread externe | |
| Matériel: acier inoxydable | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WD06-50pmz | Diamètre nominal de soupape à vide Ø50 mm, filetage NPT2 ″, valve respiratoire externe |
| Spécification technique: | |
| Pression d'échappement (pression positive): | 6 ~ 12kpa |
| Pression d'aspiration (pression négative): | -2 ~ -4kpa |
| Flux de ventilation: | 600L / min |
| Plage de températures de fonctionnement: | -20 ℃ ~ 70 ℃ |
| Remarques: Le sceau doit être remplacé tous les 6 mois | |
