Descente

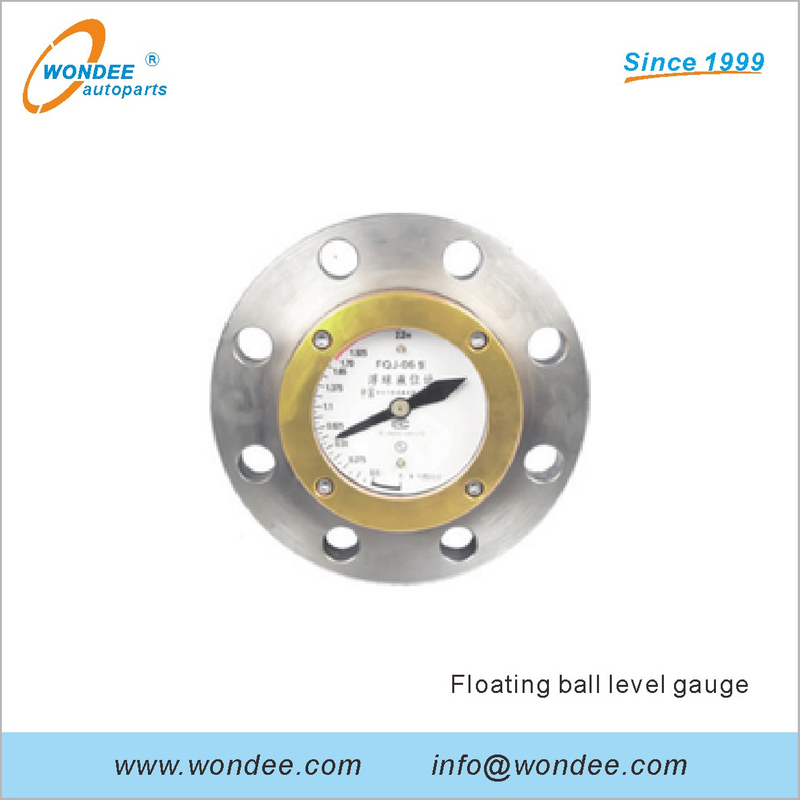

La jauge de niveau de flotteur est utilisée pour indiquer le niveau liquide dans divers navires ouverts ou fermés, avec des lectures claires.
Le produit est installé sur le conteneur via la connexion de la bride, avec de bonnes performances d'étanchéité. Il peut être utilisé pour l'huile ou le liquide légèrement corrosif, ainsi que pour les récipients sous pression.

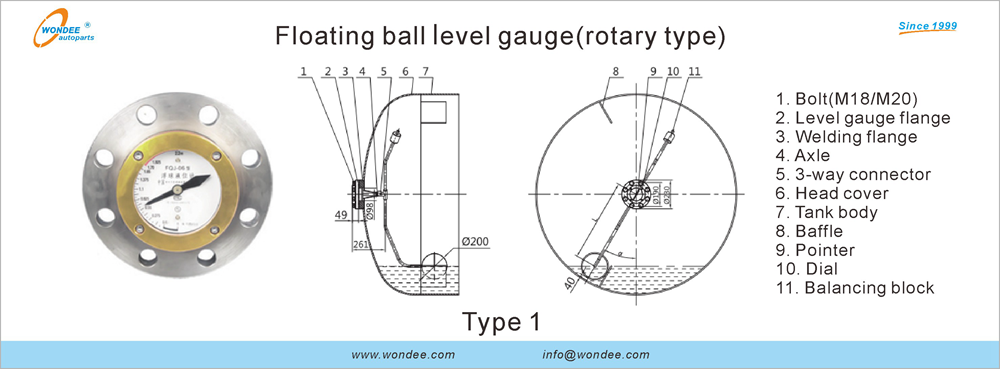

| Nom du produit: jauge de niveau de bille flottante (type rotatif) | |||||||||||
| Paramètres (sélection de l'élément de commande) -Type 1: | |||||||||||
| Numéro d'article | Standard de la bride | Bride | Trou de montage | Trou de montage | Diale de balle flottante | Classe de précision | Gravité spécifique minimale du milieu | Pression nominale | Température mesurée | Matériel | |
| diamètre extérieur | diamètre intérieur | Diamètre central | |||||||||
| WD-FQJ-06 | JB81-90PN2.5 | Ø230 | Ø100 | Ø190 | 8-Ø23 | Ø200 | 5 | 0.4 | 2,5MPA | -40 ℃ ~ 200 ℃ | 304 |
| Remarques: Le client doit fournir le dessin d'installation de la jauge de niveau pour faciliter le calcul de la taille de la tige de connexion et la fabrication du cadran, telles que la taille de la tête, les dimensions globales et l'épaisseur de paroi du corps du réservoir, la taille de l'installation de la bride et la position de soudage , etc. | |||||||||||
| Donnée de référence | |||||||||||||
| Nom de mesure | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.4 | 2.6 | 2.8 | 3 | 3.2 |
| Distance centrale (L) | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 |
| Angle (α) | 25 ° | 25 ° | 25 ° | 25 ° | 25 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° |

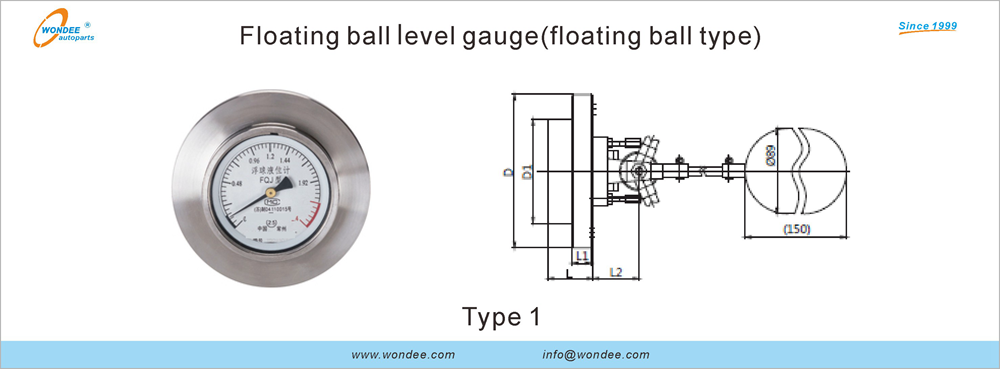

| Nom du produit: Gauge de niveau à billes flottantes (type de balle flottante) | ||||||||||||
| Paramètres (sélection de l'élément de commande) -Type 1: | ||||||||||||
| Numéro d'article | Diale de cadran | D | D1 | D2 | L | L1 | L2 | Z-d | Matériel | Pression nominale | Classe de précision | Plage de mesure (M) |
| Wd-fqj-4 | 100 | 160 | 108 | / | 47 | 22 | 48 | / | Alliage en acier inoxydable / alluni | 1.6MPA | 2.5 | 1.0 ~ 3.0 |
| Wd-fqj-6 | 155 | 202 | 182 | / | 57.5 | 22.5 | 55 | / | Alliage d'allunu | 1.0MPA | 2.5 | 1.0 ~ 3.0 |

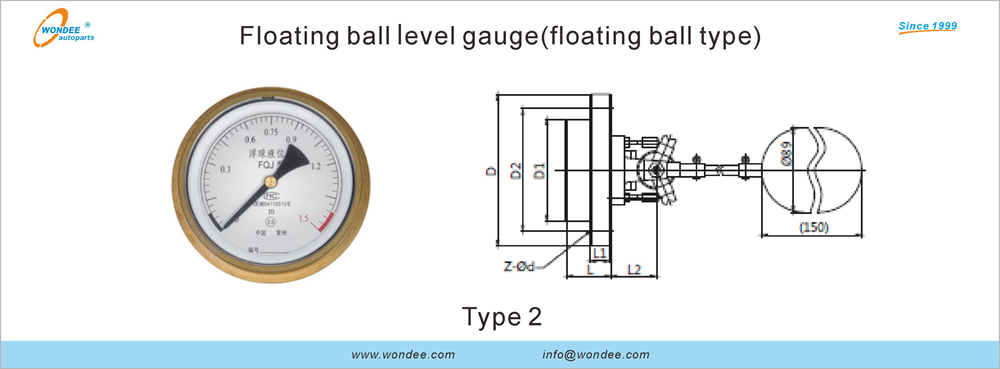

| Nom du produit: Gauge de niveau à billes flottantes (type de balle flottante) | ||||||||||||
| Paramètres (sélection de l'élément de commande) -Type 2: | ||||||||||||
| Numéro d'article | Diale de cadran | D | D1 | D2 | L | L1 | L2 | Z-d | Matériel | Pression nominale | Classe de précision | Plage de mesure (M) |
| WD-FQJ-10 | 250 | 338 | 286 | 310 | 54.5 | 30 | 55 | 12-Ø11.5 | Alliage d'allunu | 1.0MPA | 2.5 | 1.0 ~ 3.0 |
