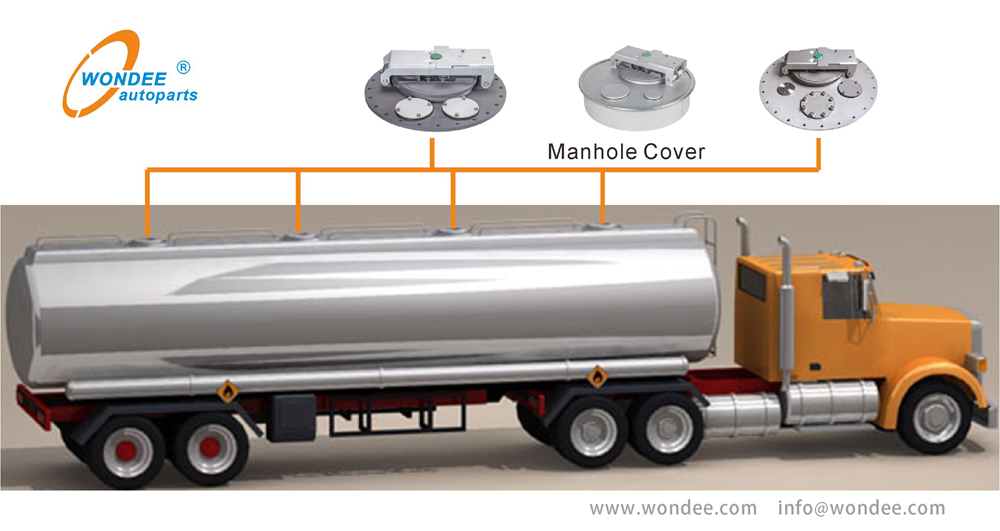

Application

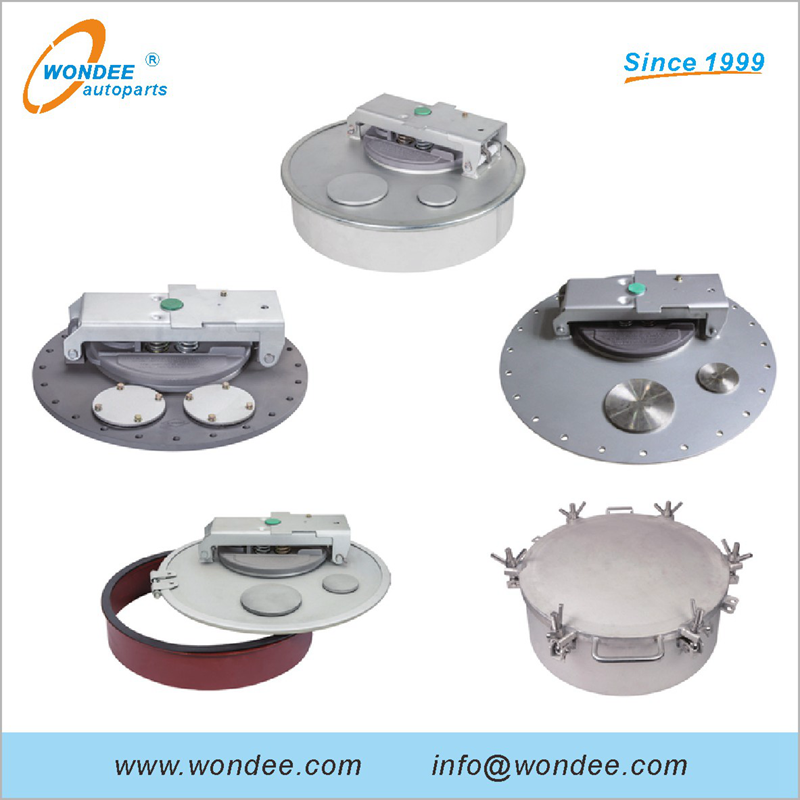

Le couvercle du trou d'homme est installé sur le dessus du camion-réservoir d'huile. Il s'agit d'une partie fonctionnelle pour le chargement, le déchargement et la ventilation. Il est équipé d'une soupape de reniflard et d'une vanne d'échappement d'urgence. En cas d'urgence, la sécurité du pétrolier est assurée.
Dans des circonstances normales, la soupape de reniflard est fermée, mais lors du ravitaillement, du déchargement et du changement de température, la pression du camion-réservoir changera également. À l'heure actuelle, la soupape de reniflard s'ouvrira automatiquement lorsque la pression du réservoir d'huile est maintenue dans la pression spécifiée par échappement d'air / aspiration.
Lorsqu'une urgence est impliquée, comme un accident de feu, la soupape de ventilation d'urgence est ouverte pour libérer automatiquement la pression interne du réservoir d'huile et éviter l'explosion.
Types 1 ~ 4
| Caractéristiques (Type 1): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 trous auxiliaires pour la tige de sonde anti-déborde et le trou de mesure de l'huile, 5 Couler l'alliage en aluminium. | |
| Paramètres (sélection de l'élément de commande): | |
| Numéro d'article | La description |
| WMH03-460 | Diamètre extérieur 460 mm, pas de soupape respiratoire |
| WMH03-460A | Diamètre extérieur 460 mm, 1 valve de respiration interne |
| WMH03-460B | Diamètre extérieur 460 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN400 （16 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
| Caractéristiques (Type 2): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 3 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz, la tige de sonde anti-déborde, le trou de mesure de l'huile ou la valve respiratoire externe, 5 304 en acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03P-560AF | Diamètre extérieur 560 mm, 1 soupape de respiration interne, joint de fluororubber |
| WMH03P-560AV | Diamètre extérieur 560 mm, 1 soupape de respiration interne, joint de fluororubber |
| WMH03P-580AF | Diamètre extérieur 580 mm, 1 soupape de respiration interne, joint de fluororubber |
| WMH03P-580AV | Diamètre extérieur 580 mm, 1 soupape de respiration interne, joint de fluororubber |
| WMH03P-580EF | Diamètre extérieur 580 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| WMH03P-580EV | Diamètre extérieur 580 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |

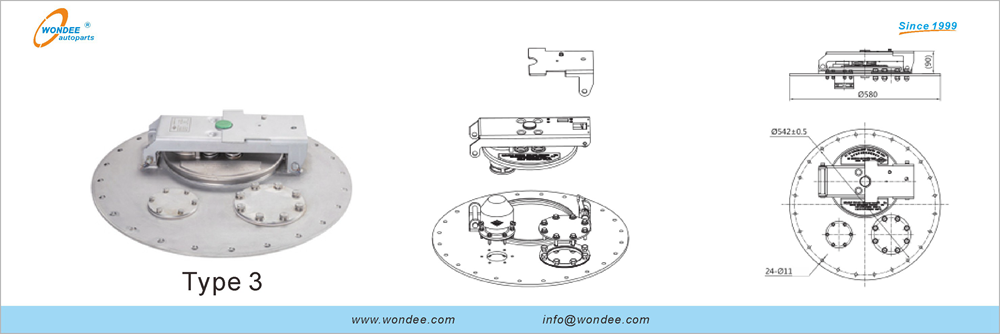

| Caractéristiques (Type 3): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération de pétrole et de gaz et une valve respiratoire externe, 5 304 en acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03P-560EFB | Diamètre extérieur 560 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| WMH03P-560EVB | Diamètre extérieur 560 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| WMH03P-580EFB | Diamètre extérieur 580 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| WMH03P-580EVB | Diamètre extérieur 580 mm, 1 valve respiratoire interne et externe, joint de fluororubber |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |

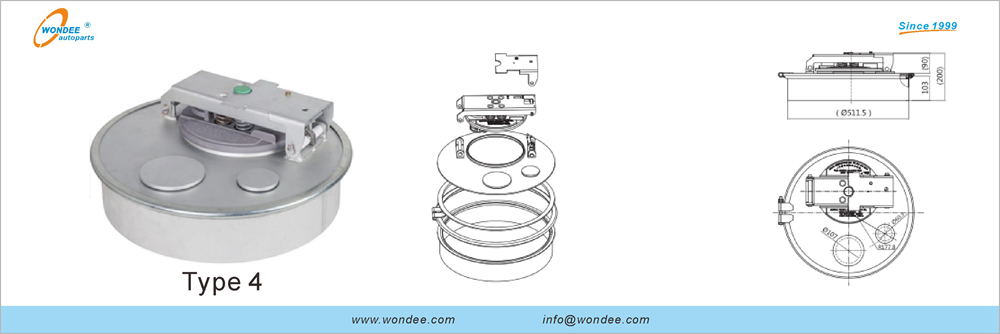

| Caractéristiques (Type 4): | |
| 1. Type serré, 2 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 3 et 3 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz et la tige de sonde anti-déborde, 4 304 en acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03P-530GF100 | Diamètre extérieur 530 mm, pas de soupape de respiration, fixer avec une pince. |
| WMH03P-530AGF100 | Diamètre extérieur 530 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03P-530BGF100 | Diamètre extérieur 530 mm, 2 soupape de respiration interne, fixer avec une pince. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
Types 5 ~ 8

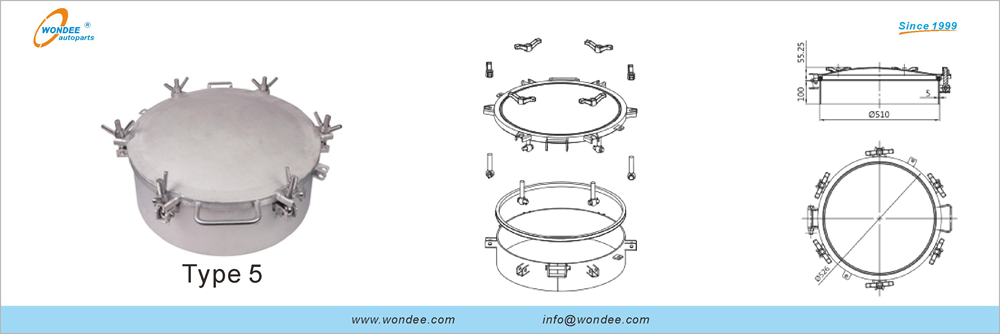

| Caractéristiques (Type 5): | |
| 1. Type d'ouverture rapide, 2 une seule couche 3 et 3 6 points de fixation, 4 180 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 5 Hauteur de bague de siège personnalisée, 6. Acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03P-510Q6V100 | Attaché avec 6 poignées filetées en acier inoxydable |
| WMH03P-510Q6V120 | Attaché avec 6 poignées filetées en acier inoxydable |
| WMH03P-510Q6V150 | Attaché avec 6 poignées filetées en acier inoxydable |
| WMH03P-510Q6V170 | Attaché avec 6 poignées filetées en acier inoxydable |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |

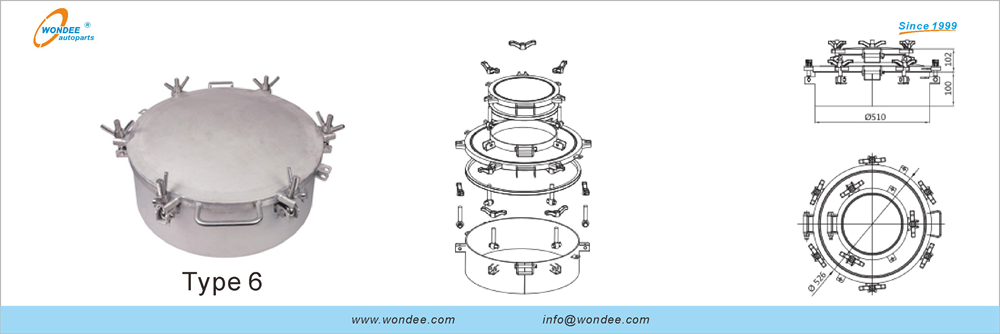

| Caractéristiques (Type 6): | |
| 1. Type d'ouverture rapide, 2 Doubles couches 3 et 3 9 points de fixation, 4 180 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 5 Hauteur de bague de siège personnalisée, 6. Acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03P-510K6V100 | Attaché avec 9 poignées filetées en acier inoxydable |
| WMH03P-510K6V120 | Attaché avec 9 poignées filetées en acier inoxydable |
| WMH03P-510K6V150 | Attaché avec 9 poignées filetées en acier inoxydable |
| WMH03P-510K6V170 | Attaché avec 9 poignées filetées en acier inoxydable |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |

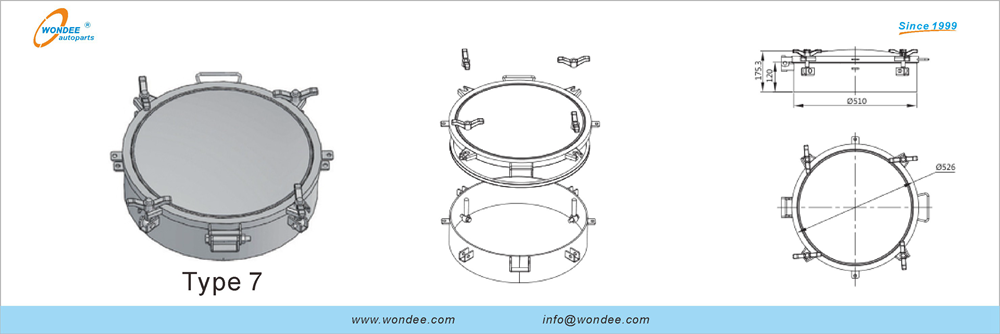

| Caractéristiques (Type 7): | |
| 1. Type d'ouverture rapide, 2 Couche 3 et 3 4 points de fixation, 4 180 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 5 Hauteur de bague de siège personnalisée, 6. Acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03P-510Q4V100 | Attaché avec 4 poignées filetées en acier inoxydable |
| WMH03P-510Q4V120 | Attaché avec 4 poignées filetées en acier inoxydable |
| WMH03P-510Q4V150 | Attaché avec 4 poignées filetées en acier inoxydable |
| WMH03P-510Q4V170 | Attaché avec 4 poignées filetées en acier inoxydable |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |

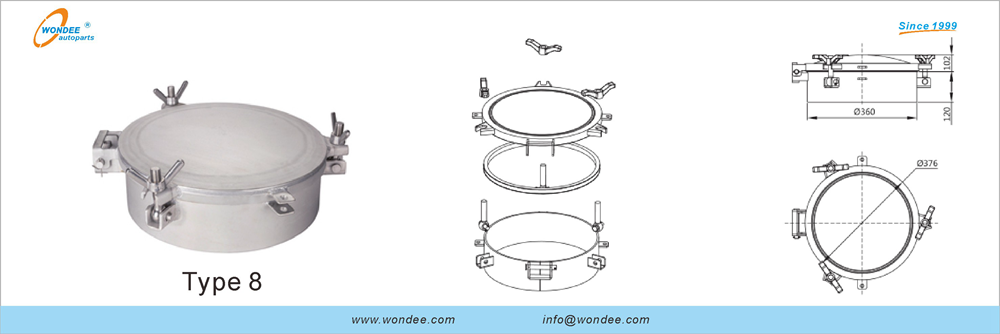

| Caractéristiques (Type 8): | |
| 1. Type d'ouverture rapide, 2 Couches uniques 3 et 3 3 points de fixation, 4 180 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 5 Hauteur de bague de siège personnalisée, 6. Acier inoxydable. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03P-360Q3V100 | Attaché avec 3 poignées filetées en acier inoxydable |
| WMH03P-360Q3V120 | Attaché avec 3 poignées filetées en acier inoxydable |
| WMH03P-360Q3V150 | Attaché avec 3 poignées filetées en acier inoxydable |
| WMH03P-360Q3V170 | Attaché avec 3 poignées filetées en acier inoxydable |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （14 ″） |
| Moyen: | Produits chimiques dangereux |
| Plage de températures de fonctionnement: | -40 ℃ ~ 200 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -60 ℃ ~ 250 ℃ |
Types 9 ~ 12

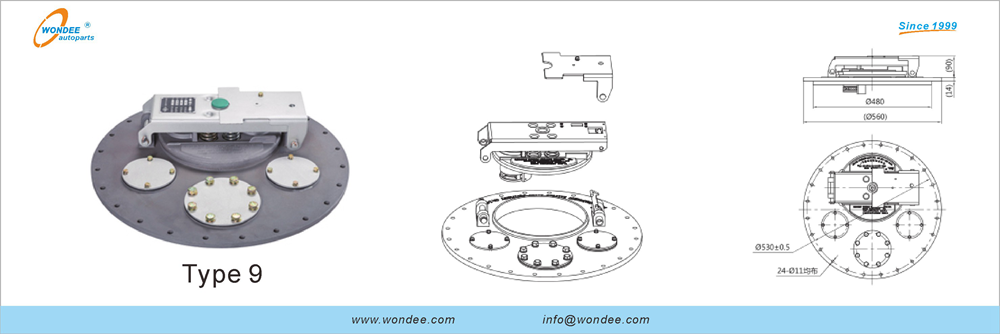

| Caractéristiques (Type 9): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 3 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz, la tige de sonde anti-déborde et le trou de mesure du pétrole, 5 Couler l'alliage en aluminium. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03-560 | Diamètre extérieur 560 mm, pas de soupape de respiration |
| WMH03-560A | Diamètre extérieur 560 mm, 1 valve de respiration interne |
| WMH03-560B | Diamètre extérieur 560 mm, 2 soupape de respiration interne |
| WMH03-580 | Diamètre extérieur 580 mm, pas de soupape de respiration |
| WMH03-580A | Diamètre extérieur 580 mm, 1 valve de respiration interne |
| WMH03-580B | Diamètre extérieur 580 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
| Caractéristiques (Type 10): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 Les trous auxiliaires peuvent être utilisés pour la tige anti-déborde et la soupape de récupération de pétrole fileté, 5 Couler l'alliage en aluminium. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03-560AB | Diamètre extérieur 560 mm, 1 valve de respiration interne |
| WMH03-560BB | Diamètre extérieur 560 mm, 2 soupape de respiration interne |
| WMH03-580AB | Diamètre extérieur 580 mm, 1 valve de respiration interne |
| WMH03-580BB | Diamètre extérieur 580 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | 14 ″ （350 mm） |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 10000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |

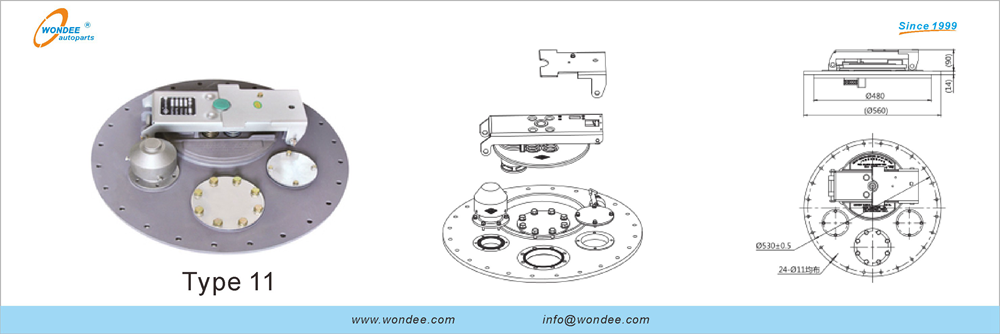

| Caractéristiques (Type 11): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz, la tige de sonde anti-déborde et la valve respiratoire externe, 5 Couler l'alliage en aluminium. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03-560C | Diamètre extérieur 560 mm, 1 soupape de respiration externe |
| WMH03-580C | Diamètre extérieur 580 mm, 1 soupape de respiration externe |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |

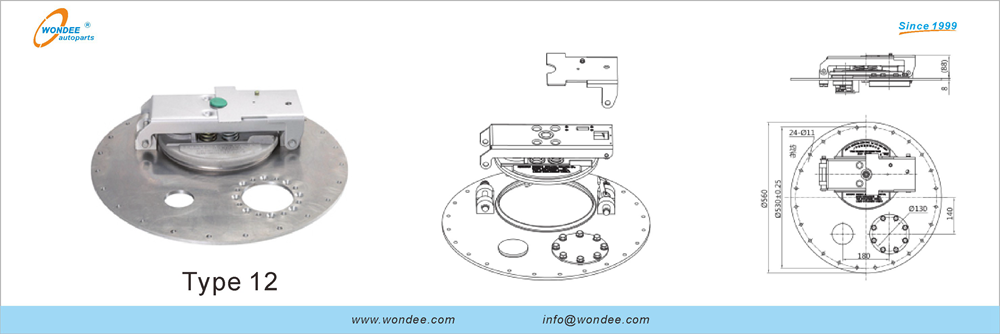

| Caractéristiques (Type 12): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz et la tige de sonde anti-déborde, 5 5083 Plaque en alliage en aluminium. | |
| Paramètres (sélection des éléments de commande): | |
| Numéro d'article | La description |
| WMH03L-560A | Diamètre extérieur 560 mm, 1 valve de respiration interne |
| WMH03L-560B | Diamètre extérieur 560 mm, 2 soupape de respiration interne |
| WMH03L-580A | Diamètre extérieur 580 mm, 1 valve de respiration interne |
| WMH03L-580B | Diamètre extérieur 580 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | |
Types 13 ~ 16

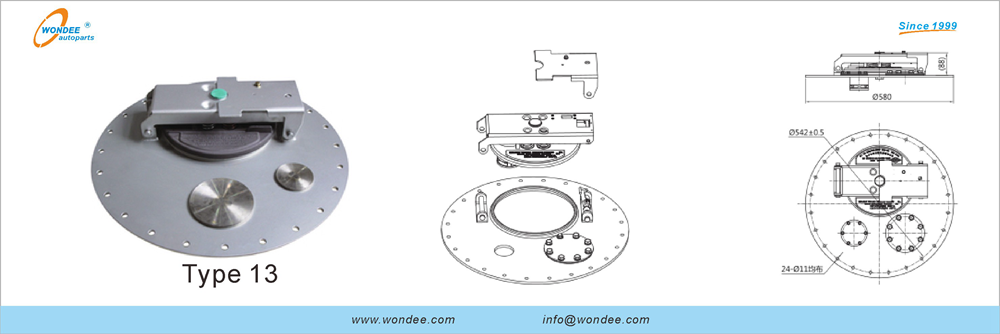

| Caractéristiques (Type 13): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz et la tige de sonde anti-déborde, 5 Acier Carbone. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03T-580AB | Diamètre extérieur 580 mm, 1 valve de respiration interne |
| WMH03T-580BB | Diamètre extérieur 580 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |

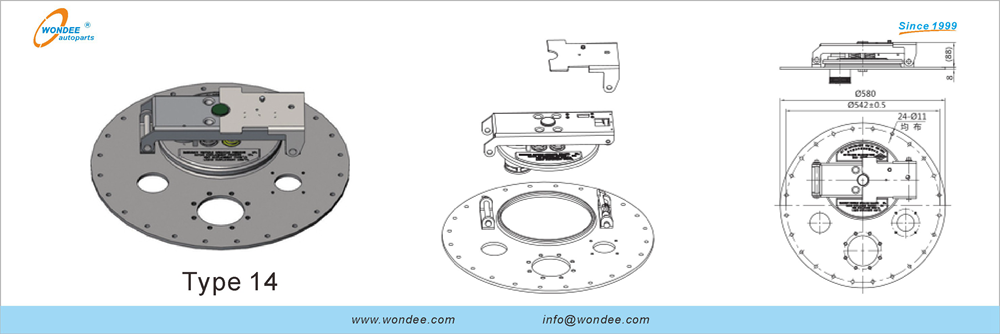

| Caractéristiques (Type 14): | |
| 1. Brille, 2 24 boulons, 3 et 3 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 4 3 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz, la tige de sonde anti-déborde, le trou de mesure de l'huile ou la valve respiratoire externe, 5 Acier Carbone. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03T-580A | Diamètre extérieur 580 mm, 1 valve de respiration interne |
| WMH03T-580B | Diamètre extérieur 580 mm, 2 soupape de respiration interne |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |

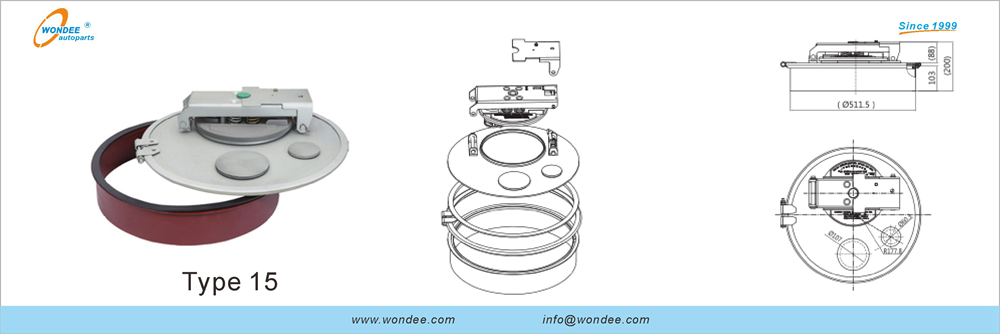

| Caractéristiques (Type 15): | |
| 1. Type serré, 2 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 3 et 3 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz et la tige de sonde anti-déborde, 4 Acier Carbone. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03T-530G100 | Diamètre extérieur 530 mm, pas de soupape de respiration, fixer avec une pince. |
| WMH03T-530G200 | Diamètre extérieur 530 mm, pas de soupape de respiration, fixer avec une pince. |
| WMH03T-530G300 | Diamètre extérieur 530 mm, pas de soupape de respiration, fixer avec une pince. |
| WMH03T-530G370 | Diamètre extérieur 530 mm, pas de soupape de respiration, fixer avec une pince. |
| WMH03T-530AG100 | Diamètre extérieur 530 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03T-530AG200 | Diamètre extérieur 530 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03T-530AG300 | Diamètre extérieur 530 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03T-530AG370 | Diamètre extérieur 530 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03T-530BG100 | Diamètre extérieur 530 mm, 2 soupape de respiration interne, fixer avec une pince. |
| WMH03T-530BG200 | Diamètre extérieur 530 mm, 2 soupape de respiration interne, fixer avec une pince. |
| WMH03T-530BG300 | Diamètre extérieur 530 mm, 2 soupape de respiration interne, fixer avec une pince. |
| WMH03T-530BG370 | Diamètre extérieur 530 mm, 2 soupape de respiration interne, fixer avec une pince. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （20 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |

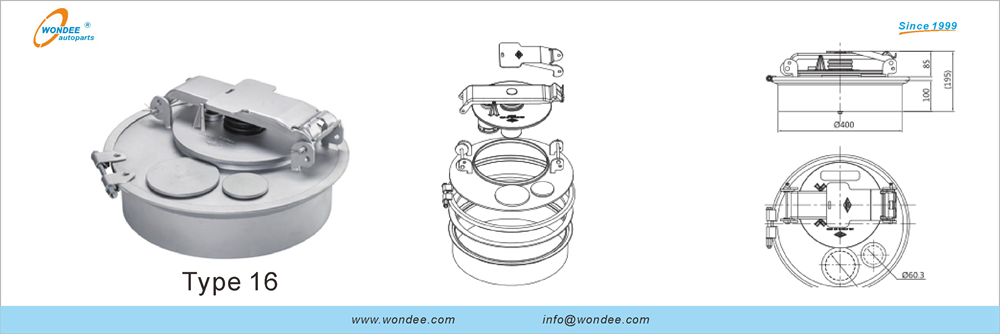

| Caractéristiques (Type 16): | |
| 1. Type serré, 2 135 ° MAX. Angle d'ouverture du couvercle du trou d'homme, 3 et 3 2 Les trous auxiliaires peuvent être utilisés pour la soupape de récupération du pétrole et du gaz et la tige de sonde anti-déborde, 4 Acier Carbone. | |
| Paramètres (sélection des éléments de commande): | |
| WMH03T-430AG76 | Diamètre extérieur 430 mm, 1 soupape de respiration interne, attacher avec pince. |
| WMH03T-430BG76 | Diamètre extérieur 430 mm, 2 soupape de respiration interne, fixer avec une pince. |
| Spécifications de la technique: | |
| Diamètre nominal: | DN500 （16 ″） |
| Diamètre d'échappement d'urgence: | dix" |
| Pression d'ouverture d'urgence: | 21 ~ 35kpa |
| Débit d'échappement d'urgence maximum: | 7000m³ / h |
| Moyen: | Diesel et essence |
| Plage de températures de fonctionnement: | -20 ℃ ~ 50 ℃ |
| Plage de température de fonctionnement dans des conditions de travail spéciales: | -40 ℃ ~ 70 ℃ |
